起源の場所:
中国
ブランド名:
JFOPT
証明:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
モデル番号:
LC/U-LC/U 12-96C SM パッチコード
私達に連絡しなさい

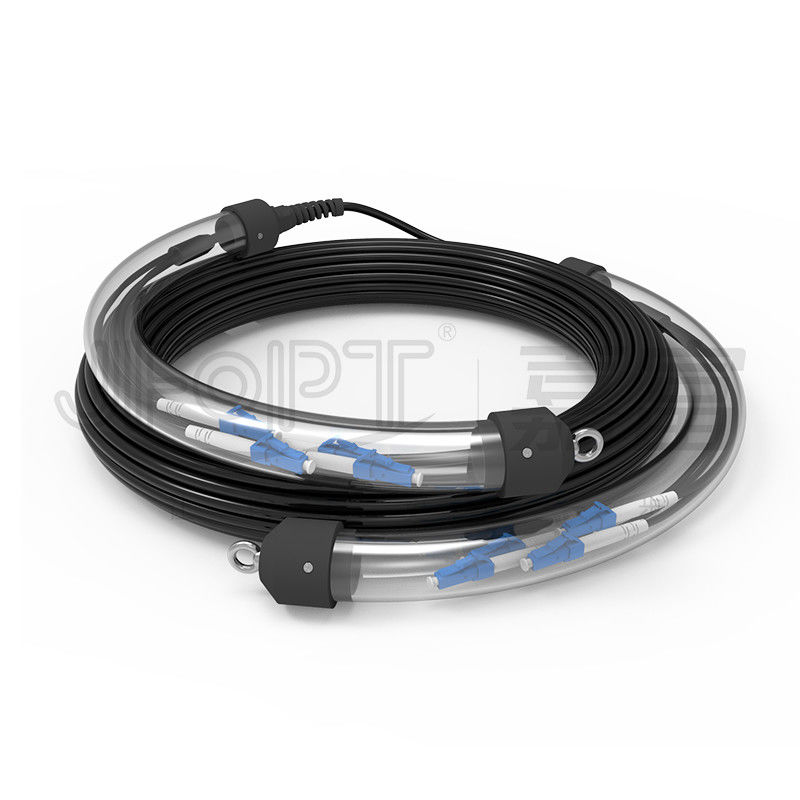

LC/UPC-LC/UPCパッチコード 12-96コア G652D/G657A1/G657A2 切断パッファーの付属
LC-LC プリターミネートパッチコードは,複数のコアを構成するパッチコードをベースに,枝分かれ点にパッチキットを搭載して製造されています.施工中にパッチコードを直接引っ張ったり引っ張ったりできる. 引っ張る目キットは,バンドルされた光学ケーブル,ミニ光学ケーブル,装甲されたマルチコア光学ケーブル,遠距離光学ケーブルバンドされた光ケーブルが骨組みとして使用されている場合,内部 0.9 緊密にバッファリングされたファイバーは通常,直接終了することができます.または,分岐ユニットと管構造を使用して終了することができます 2の枝を作成するために外径0.0/3.0
JFOPTが製造するすべてのLC-LCプリターミネートパッチコードは,信号伝達と長期耐久性を確保するために,3つの"A"グレードのセラミックフェルルと高品質の光ファイバーケーブルを使用しています.さらにJFOPTは,様々な牽引構造,支線構造,ケーブル構造を異なる建設シナリオに合わせてカスタマイズできるプロの技術チームを持っています.
* 特徴
| 1CTCCA級のセラミックフェール | 2コーニング/YOFCから高品質のファイバーコアを使用 |
 |
|
| 3光ファイバーパッチコードの牽引構造の複数のオプション | 4より優れた互換性と安定性のためにカスタマイズされた目を引くキット |
|
|
*申請
1ファイバーアクセスネットワーク
2ファイバーデータ送信
3ファイバー通信システム,ケーブルテレビネットワーク,通信ネットワーク
4ローカルエリアネットワーク (LAN),ワイドエリアネットワーク (WAN),FTTx
* コンネクタ パラメーター
|
コネクタタイプ |
SC/LC/FC/ST |
|||
|
フェルルタイプ |
単調モード:UPC/APC 複数モード:UPC |
|||
|
鉄輪材料 |
A級ジルコニアセラミックフェルル |
|||
|
コネクタの色 |
青/緑/ベージュ/アクア/マウブ |
|||
|
挿入損失 |
≤0.3dB/≤0.2dB/≤0.15dB |
|||
|
返済損失 |
単調モード: UPC≥50dB; APC≥60dB; 多重モード: ≥25dB |
|||
|
繰り返し可能性 |
≤0.2dB |
|||
|
互換性 |
≤0.2dB |
|||
3D幾何学パラメータ (オプション)
|
ポイント |
UPC |
APC |
||||
|
SC / FC / ST |
LC |
SC / FC |
LC |
|||
|
SM |
MM |
SM |
MM |
SM |
SM |
|
|
曲線の半径 (mm) |
10から25 |
7〜25 |
5から12 |
|||
|
アピックスオフセット (μm) |
≤50 |
≤30 |
||||
|
圧縮された繊維 (nm) |
±100 |
|||||
|
角度偏差 (°) |
0 |
8±03 |
||||
|
結合角偏差 (°) |
0 |
±05 |
||||
|
繊維直径 (μm) |
123-135 |
|||||
* オプティカルケーブルパラメータ
|
プロジェクト |
パラメータ |
|||||||
|
繊維の種類 |
G652D / G657A1 / G657A2 / G655 / OM1 / OM2 / OM3 / OM4 / OM5 |
|||||||
|
繊維数 |
2 |
4 |
6 |
8 |
12 |
24 |
36 |
48 |
|
狭いバッファ直径 |
0.9mm |
|||||||
|
フォースメンバー |
アラミド繊維 |
|||||||
|
外着の材料 |
PVC / LSZH |
|||||||
|
外着の直径 |
3.0mm |
5.0mm |
5.2mm |
5.5mm |
6.2mm |
8.2mm |
9.5mm |
10.5mm |
|
外着の色 |
黄色 / オレンジ / アクア / 緑 / 紫 / オーダーメイド |
|||||||
|
張力強度 (長期) |
150N |
300N |
||||||
|
ストレッチ強度 (短期) |
300N |
600N |
||||||
|
粉砕耐性 (長期) |
200N/10cm |
|||||||
|
粉砕耐性 (短期) |
1000N/10cm |
|||||||
|
最小屈曲半径 (ダイナミック) |
20D |
|||||||
|
最小屈曲半径 (静的) |
10D |
|||||||
|
動作温度 |
-20~60°C |
|||||||
|
貯蔵温度 |
-20~60°C |
|||||||
|
消防 格付け |
OFN / OFNR / OFNP |
|||||||
* 分支オプション
|
|
|
|
メインケーブル構造 |
|
|
|
|
|

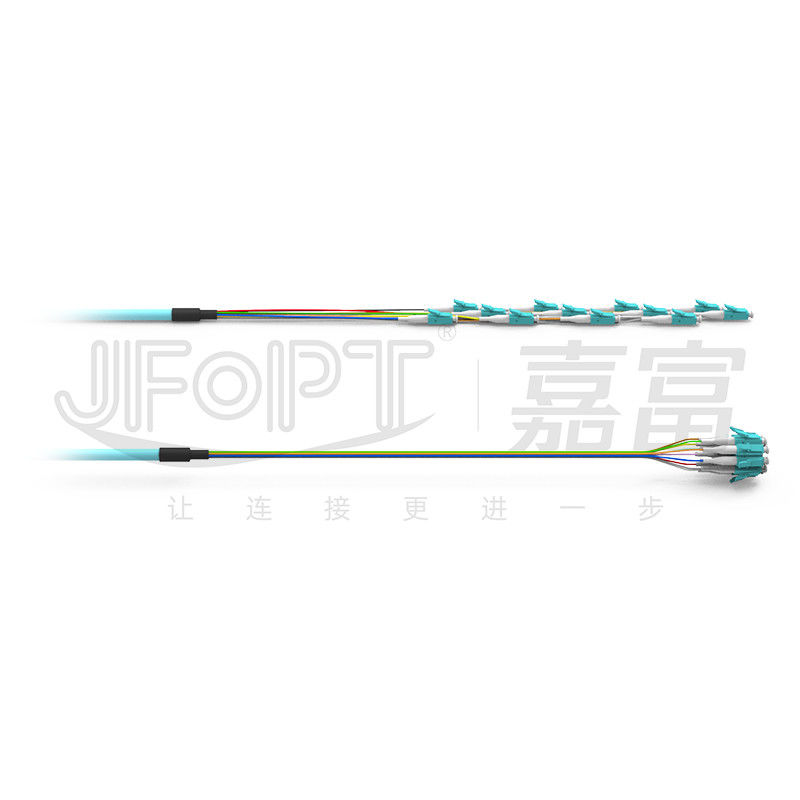

同じ長さのファノート |
不等長さのファノウット |
|
|
|
|

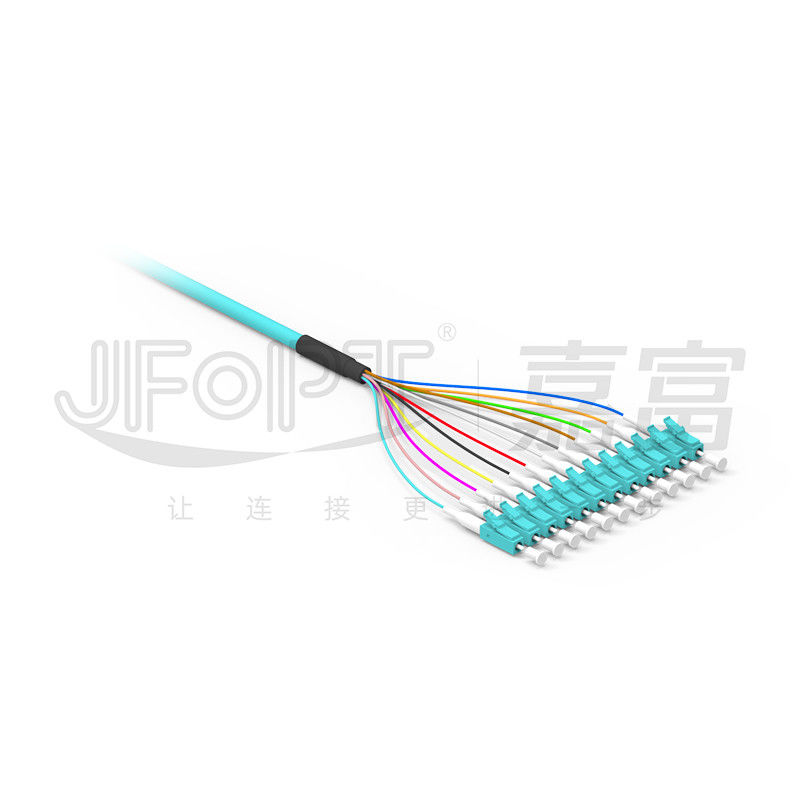

直接サブユニットの分支 |
|
|
|
|
|
2,0/3,0mmのローズチューブで繊維を分岐する |
|
|
|
|
|
繊維の枝分かれは,3.0mmの裸の装甲管で |
|
|
|
|
|
繊維の分岐式と3.0mmの螺旋装甲管 |
|

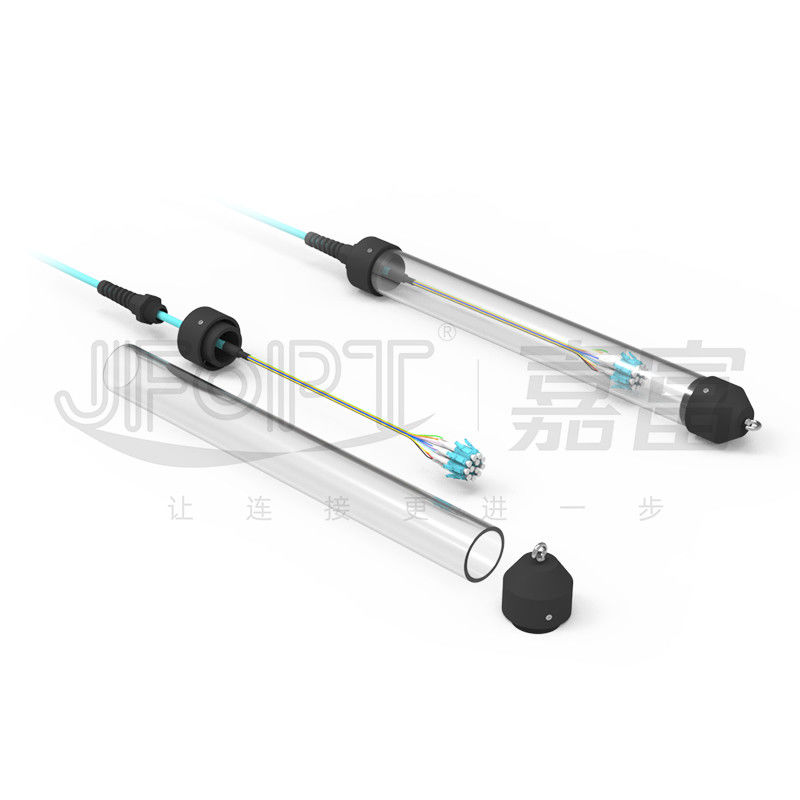

| メッシュスリーブ構造ディスプレイ付き,目を引くキット |
|
| メッシュ・スリーブとPVC・インナー・チューブ・ストラクチャ・ディスプレイの付いた引く目キット |
|
| メッシュ・スリーブとPVC・インナー・チューブ・ストラクチャ・ディスプレイの付いた引く目キット |
|

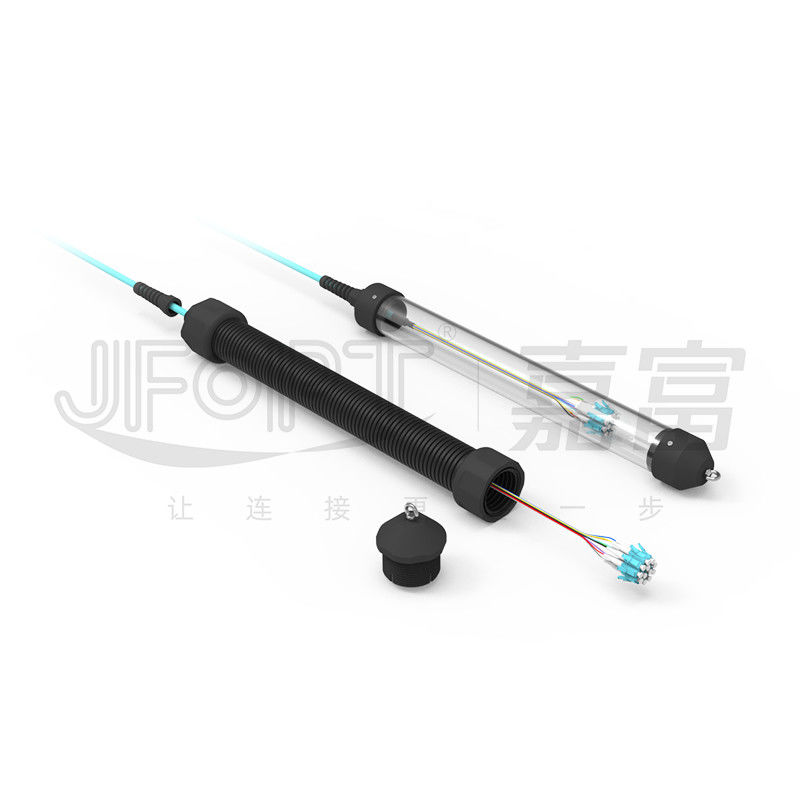

| 防水 引く目キットとPA波紋管構造ディスプレイ |
|

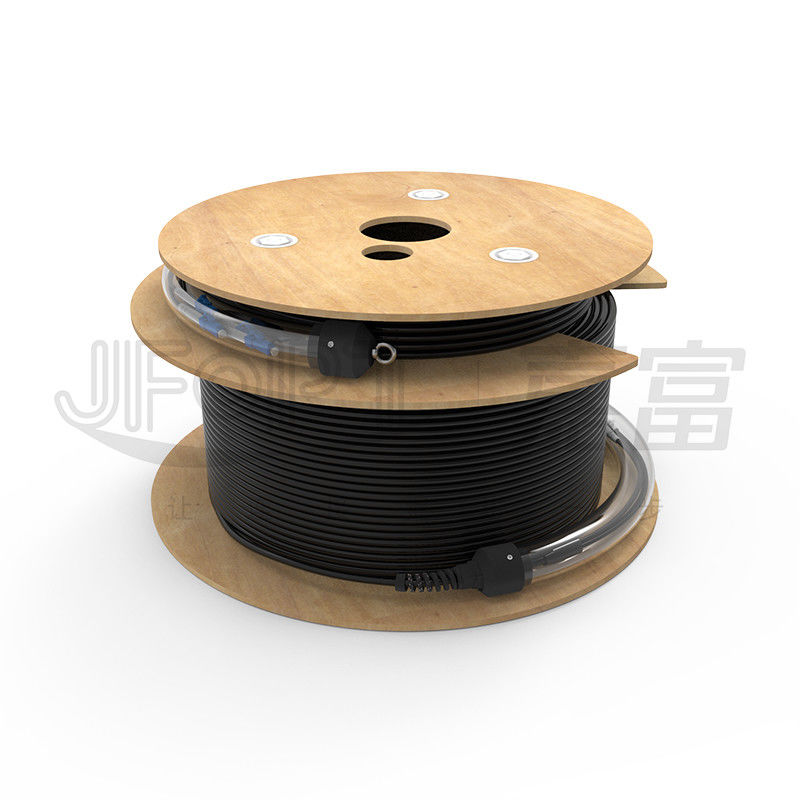

* 製品パッケージング
|
|
|
|
密封袋の厚い包装 |
厚い紙パック |
* 工場 の 力
|
専門性: JFOPTは,複雑な環境で非常に低い損失と長寿を保証する,大型コアカウントジャンプの生産に長年の経験を蓄積しています. |
|
||||
|
製造能力: 5つの生産ラインと設備を備えた JFOPTは,プロの大直径の多核ケーブル切断機械を装備し,迅速な配達を保証する. |
|
||||
|
品質管理: JFOPTは厳格な品質管理を実施し,原材料の品質を最適化することで,大型コア数ケーブルで一般的に発生する異常問題を解決します.すべてのコネクタの生産プロセスが100%の検査とテストを受けます. |
|
||||
|
標準開発: JFOPTは,ケーブルの色,外径,繊維コアタイプと量,パッケージ構造を含むユーザーの要求に応じてジャンパーケーブルをカスタマイズすることができます.製品技術仕様の実施と,異なるセット注文の一貫性を確保するために,サンプルシールと工学図を使用します.. |
|
||||
|
技術革新: JFOPTは技術革新を重視し,より先進的で高性能なファイバージャンパーを継続的に開発するプロのR&Dチームを持っています. |
|
||||
|
サービスと技術サポート JFOPTは,技術コンサルティング,製品推奨,販売後のメンテナンスを含む,包括的な販売前および販売後のサービスを提供します.顧客ニーズを満たし,顧客満足を保証する. |
|
||||
* よくあるQ&Aわかった
1標準の光ファイバーパッチコードのカスタマイズ時に考慮すべきことは何ですか?
パッチコードの合計長さ / 枝の長さ / 枝のケーブル直径 / 繊維のケーブル材料 / 繊維の種類とコアの数 / 色 / ラベル付けおよびその他のカスタマイゼーション要件
2標準的な光ファイバーパッチコードの安定性をどのように保証しますか?
JFOPTの光ファイバーパッチケーブルは,コンネクタの100%が挿入損失テストとエンドフェイス検査に合格することを保証するプロセス設計を受けます. 安定したパラメータを保証します.
3配達時間は?
標準製品では 配達期間が 5 営業日以内で 迅速な出荷を保証します
