起源の場所:
中国
ブランド名:
JFOPT
証明:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
モデル番号:
MTP 8/12/24 コア ルーックバック
私達に連絡しなさい

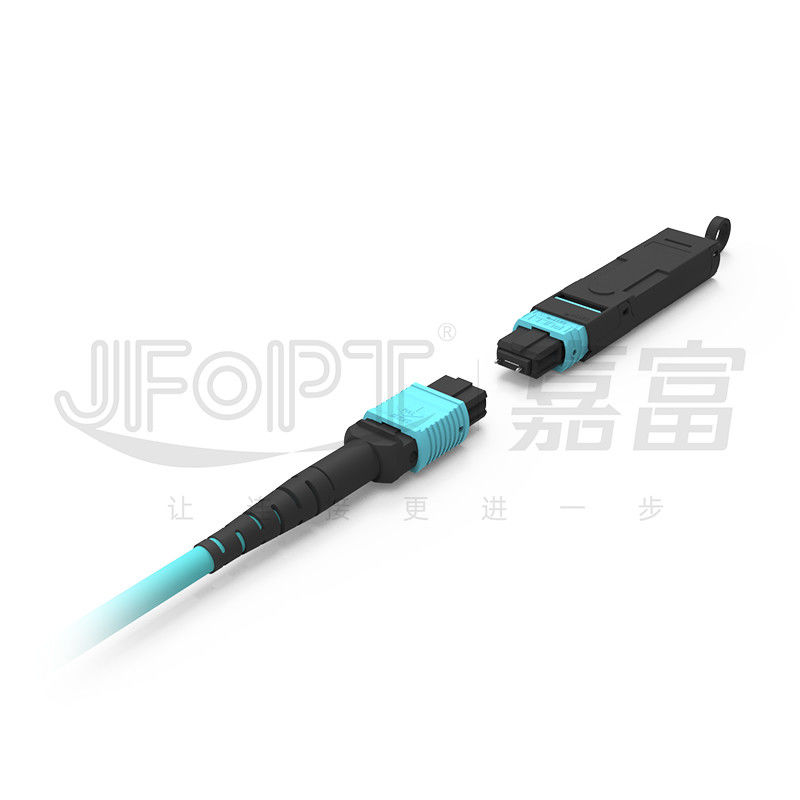

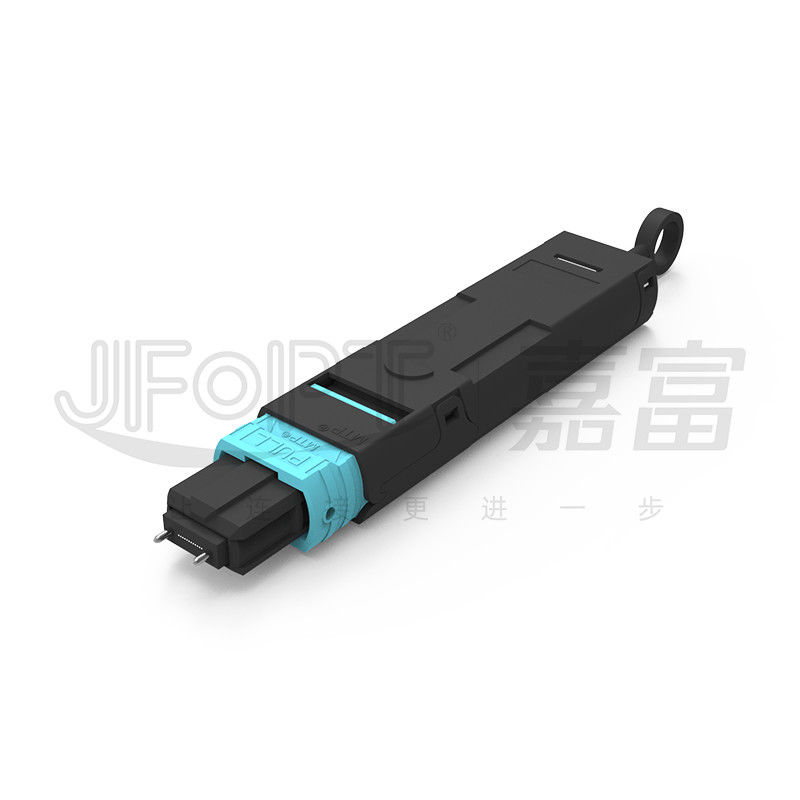

MTP 8コア/12コア/24コア オプティカルモジュールのテストループバック
JFOPTのMTPファイバーループバックは,40/100Gネットワーク通信テスト環境で広く使用されています. システムまたはネットワークシステムにおける信号フィードバックをテストするために利用されています.フィードバック信号によって様々な潜在的な異常を特定できるJFOPTは,標準MTPコネクタと高品質のフェルルを使用し,ファイバーアライナメントの精度を保証します. さらに,JFOPTは,MTPコネクタと高品質のフェルルを使用します.他のブランドのMTPアダプターと互換性がある, 使い方も多様性があります.
* 製品の特徴
|
①より良い互換性のために他のブランドのアダプターと互換性 |
②各ループバックは,効果的に塵を防ぐために,塵のキャップを装備されています |
||||
|
|
|
||||
|

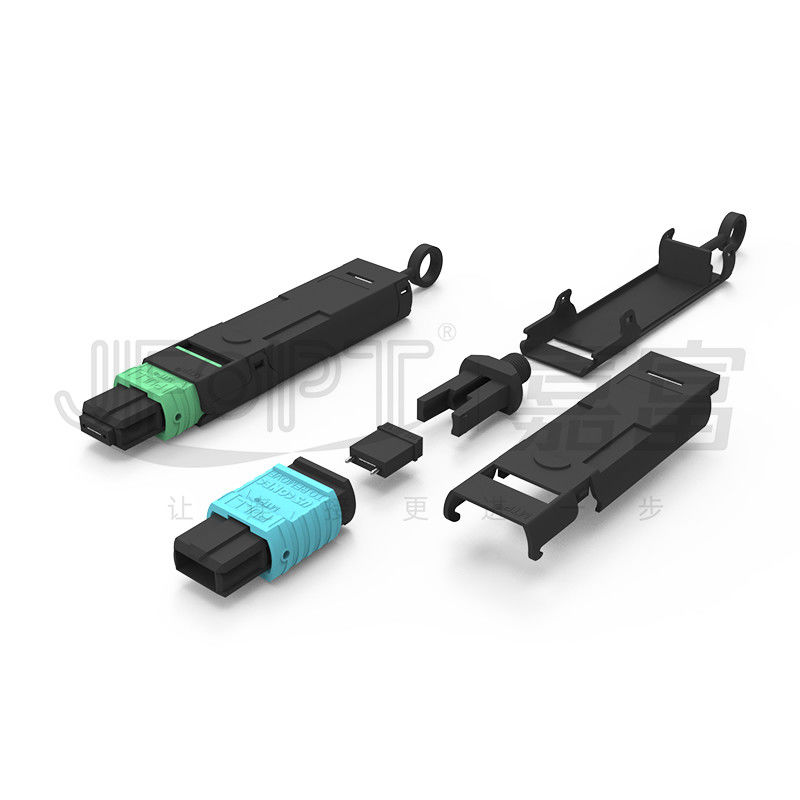

③繊維 は,折りたたみ,粉砕 さ れる こと を 防ぐ ため,堅牢 な 外部 蓋 で 保護 さ れ て いる |
④精巧な工芸品で 工場で検査され 製品が無欠で 損傷を受けていないことを保証します |
||||
|
|
|
||||
* アプリケーション
1. 光学システムのデバッグ
2ファイバーの故障のトラブルシューティング
3高密度のデータセンター
* MTP コンネクタ パラメーター
|
コネクタタイプ |
挿入損失 |
返済損失 |
|||
|
典型的な |
最大 |
||||
|
MTPコネクタ |
SM 標準 |
0.25dB |
0.5dB |
APC≥60dB |
|
|
SM 低損失 |
0.12dB |
0.25dB |
|||
|
MM標準 |
0.2dB |
0.45dB |
PC≥25dB |
||
|
MM 低損失 |
0.12dB |
0.25dB |
|||
|
男性/女性 |
男性:ピンと 女性:ピンなし |
||||
* 3D 幾何学パラメータ
|
ポイント |
マックス |
ミニ |
||
|
曲線の半径 (mm) |
X について |
2000 |
- "万 |
|
|
Y |
- |
5 |
||
|
角度 (°) |
X について |
0.15 |
-0だった15 |
|
|
Y (APC) |
8.2 |
7.8 |
||
|
Y ((PC) |
0.2 |
-0だった2 |
||
|
オプティカルコアの曲率半径 (mm) |
- |
1 |
||
|
繊維の高さ (nm) |
3500 |
1000 |
||
|
隣接する繊維の高さ差 (nm) |
500 |
N/A |
||
|
最大負コプラナー (nm) |
300 |
N/A |
||
* MT フェルルオプション
|
ファイバーモード |
パフォーマンス |
繊維数 |
||
|
SM |
標準SM |
4チャネル (12本の繊維) |
||
|
6チャネル (12本の繊維) |
||||
|
8チャネル (16本の繊維) |
||||
|
12チャネル (24本の繊維) |
||||
|
SM MT |
4チャネル (12本の繊維) |
|||
|
6チャネル (12本の繊維) |
||||
|
12チャネル (24本の繊維) |
||||
|
MM |
標準SM |
4チャネル (12本の繊維) |
||
|
6チャネル (12本の繊維) |
||||
|
8チャネル (16本の繊維) |
||||
|
12チャネル (24本の繊維) |
||||
|
MM MT |
4チャネル (12本の繊維) |
|||
|
6チャネル (12本の繊維) |
||||
|
8チャネル (16本の繊維) |
||||
|
12チャネル (24本の繊維) |
||||

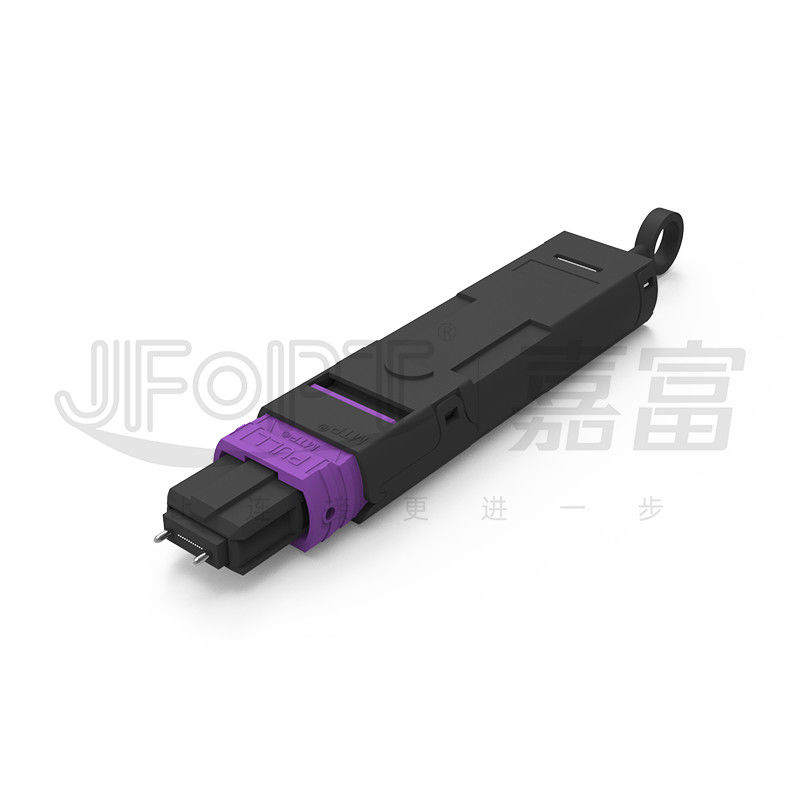

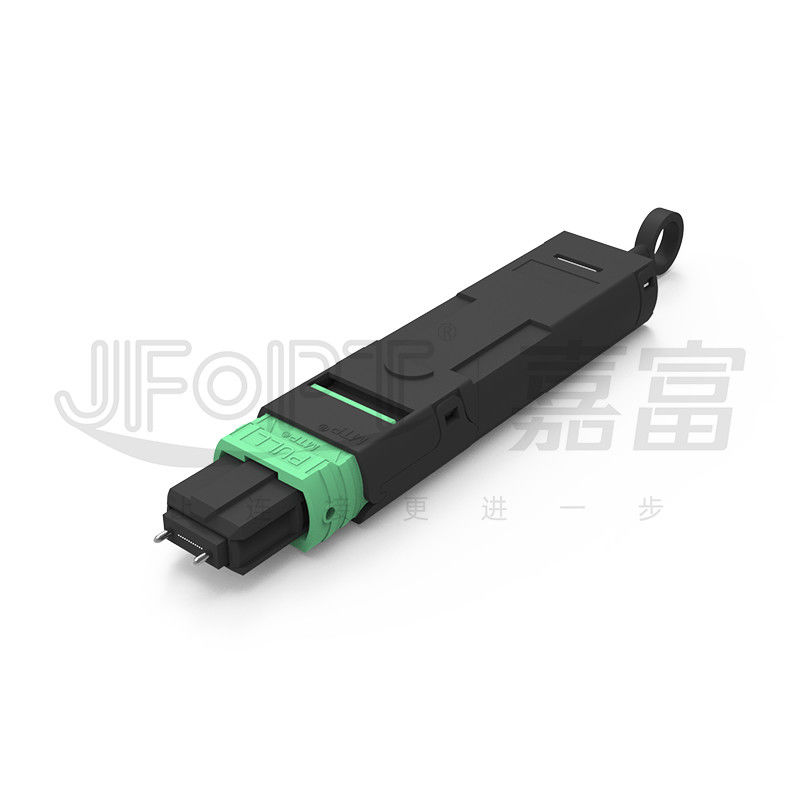

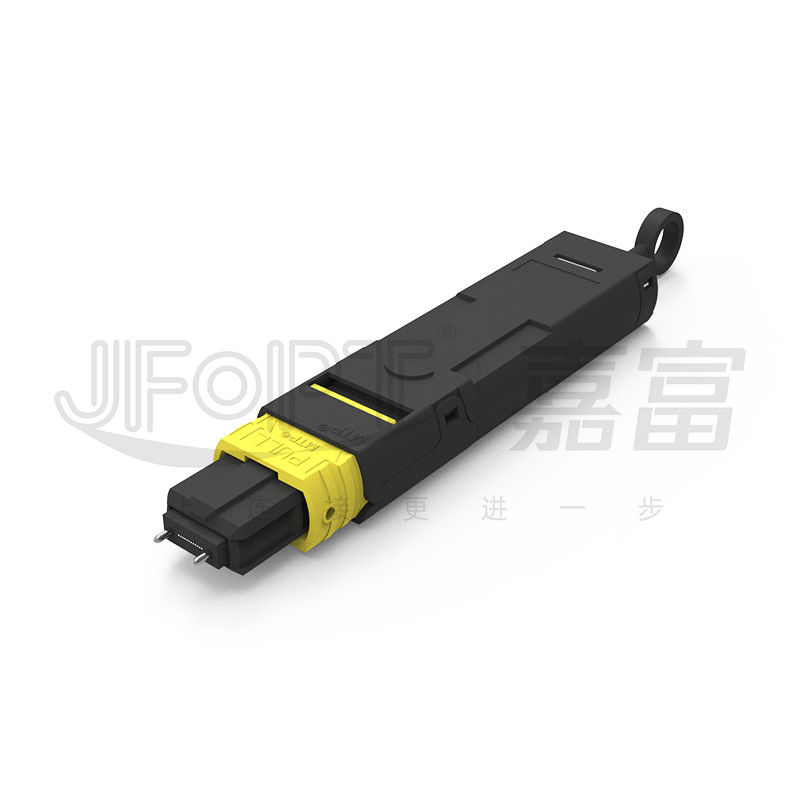

* Cオンネクタ ハウジング カラー 選択
|
MTPコネクタ |
||||
|
SM |
緑色 |
黄色 |
||
|
参照色:PANTONE 346C |
参照色:PANTONE 106C |
|||
|
|
|
|||
|
MM |
ベージュ色 |
ブラック |
||
|
参照色: PANTONE 7534U |
参照色: PANTONE ブラック 6C |
|||
|
|
|
|||
|
アクア |
ヘザー バイオレット |
|||
|
参照色: PANTONE 310C |
参照色: PANTONE 1905C |
|||
|
|
|
|||
|
ムンセル・バイオレット |
マジェント |
|||
|
参照色: PANTONE 2587C |
参照色:PANTONE 208C |
|||
|
|
|
|||
|
リンゴ緑色 |
- |
|||
|
参照色: PANTONE 375C |
||||
|
|
||||
*極度選択
|
24F パッチコード |
||||
|
|
* 製品パッケージング
|
|
|
|
厚い抗静電袋 |
強化包装 |
* 工場 の 力
|
専門: MTPジャンパーに10年以上取り組んできたJFOPTは,専門知識と最高級の設備 (SUMIX/JRG/OPTOTEST) を備えています.高品質で高性能なMTPジャンプ機の生産を可能にする. |
|
||||
|
製造能力: JFOPTは5つのMTP生産ラインと設備を備えており,顧客の需要を満たすため,大量にMTPジャンパーを迅速かつ効率的に生産しています. |
|
||||
|
品質管理: JFOPTは,原材料の調達から生産プロセスまで,あらゆる段階において厳格な品質管理措置を実施し,専門的な品質検査とモニタリングを行っています.製品品質を保証するために100%3Dインターフェロメーターテスト/IL&RLテスト/エンドフェイス検査を行います. |
|
||||
|
標準化 JFOPTは,顧客の要求に応じてMTPジャンプ用の生産基準をカスタマイズし,厳格に遵守し,製品の一貫性と性能安定性を保証します. |
|
||||
|
技術革新: JFOPTは技術革新を重視し,より先進的で性能の高いMTPジャンパーを開発することに専念したプロのR&Dチームを持っています. |
|
||||
|
サービスと技術サポート JFOPTは,技術コンサルティング,製品推奨,販売後のメンテナンスを含む,包括的な販売前および販売後のサービスを提供します.顧客ニーズを満たし,顧客満足を保証する. |
|
||||
* よくあるQ&Aわかった
1MTPループバックアダプタをカスタマイズする際に考慮すべきことは何ですか?
繊維の種類と数 / 接続器の性別 / ワイヤの配列 / 挿入損失標準 / 色 / ラベル付けおよびその他のカスタマイズ要件.
2MTPループバックアダプターのパラメータの安定性をどのように保証しますか?
JFOPTのMTPジャンパーは,パラメータの安定性を確保するために100%の3D干渉テストと100%の挿入損失テストを受けます.
3配達時間は?
毎月3万個以上の MTPコネクタを生産できます あなたの注文の迅速な配達を保証します
