起源の場所:
中国
ブランド名:
JFOPT
モデル番号:
MPO/P （F） - MPO/P （F） - 12F OM3 3.0 LSZH SLB 1M
私達に連絡しなさい

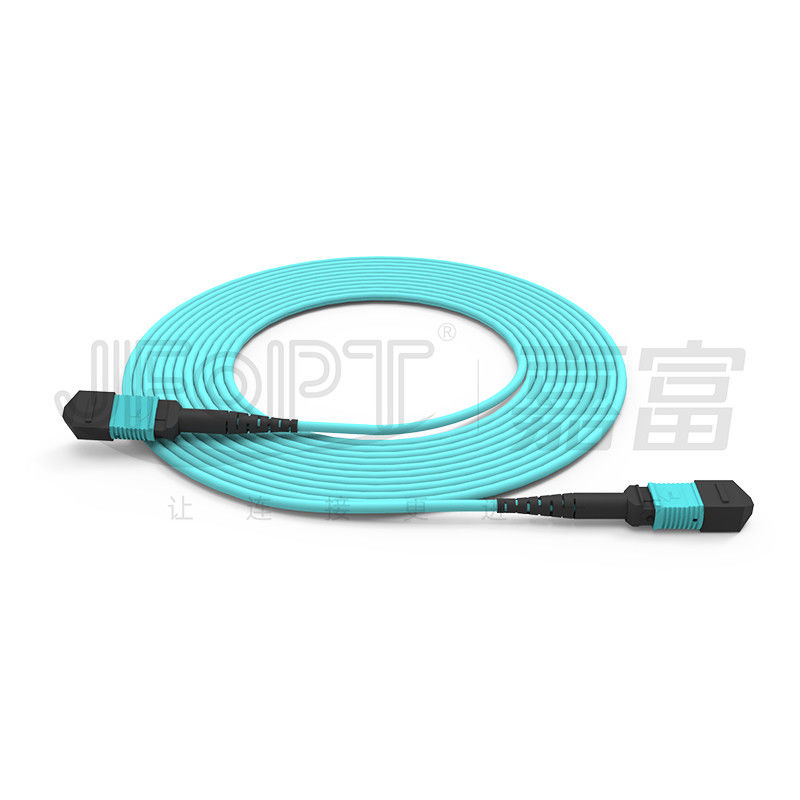

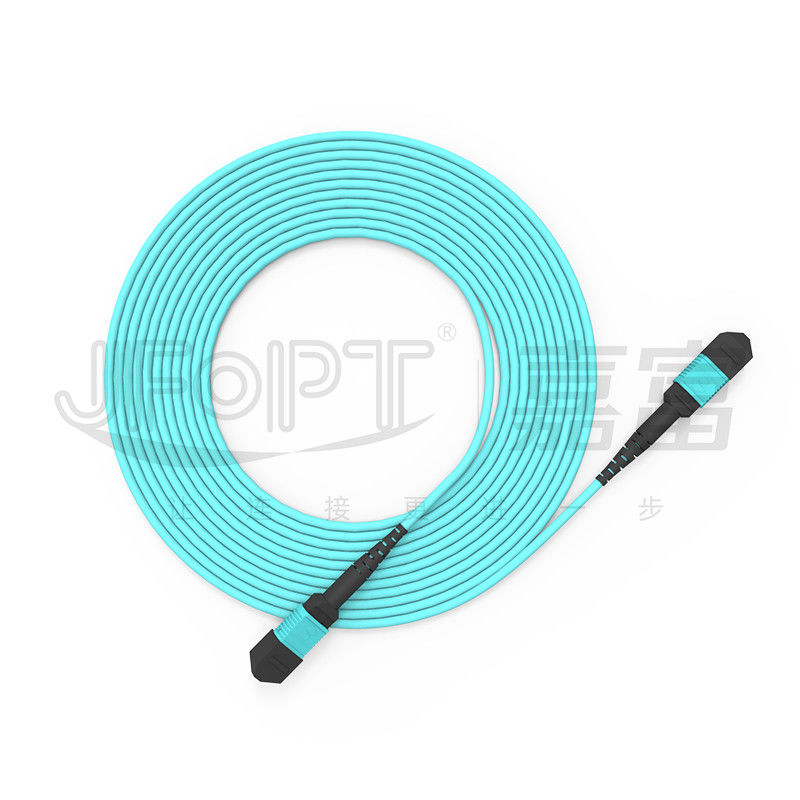

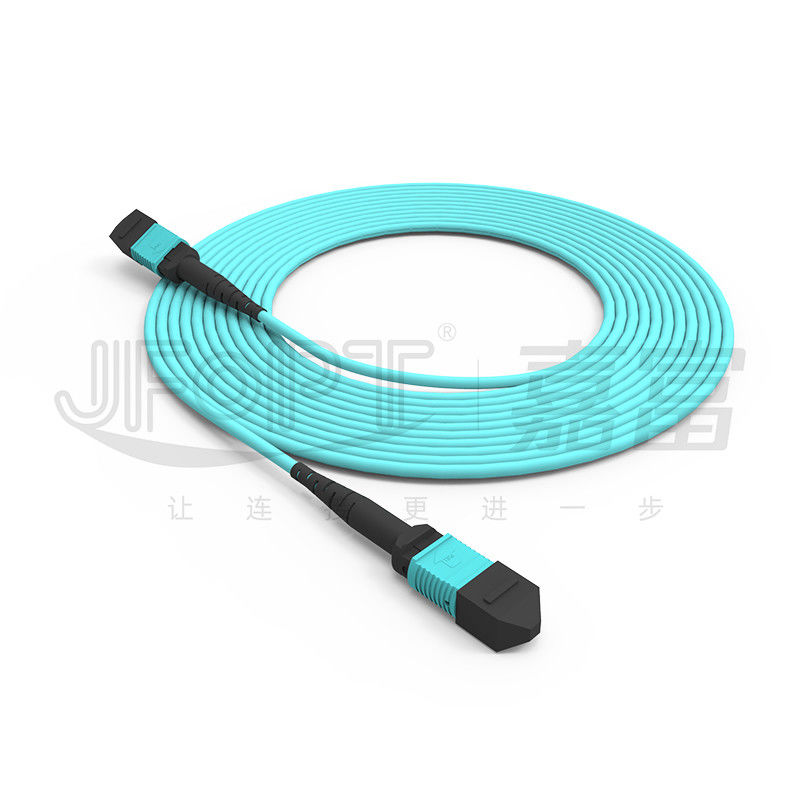

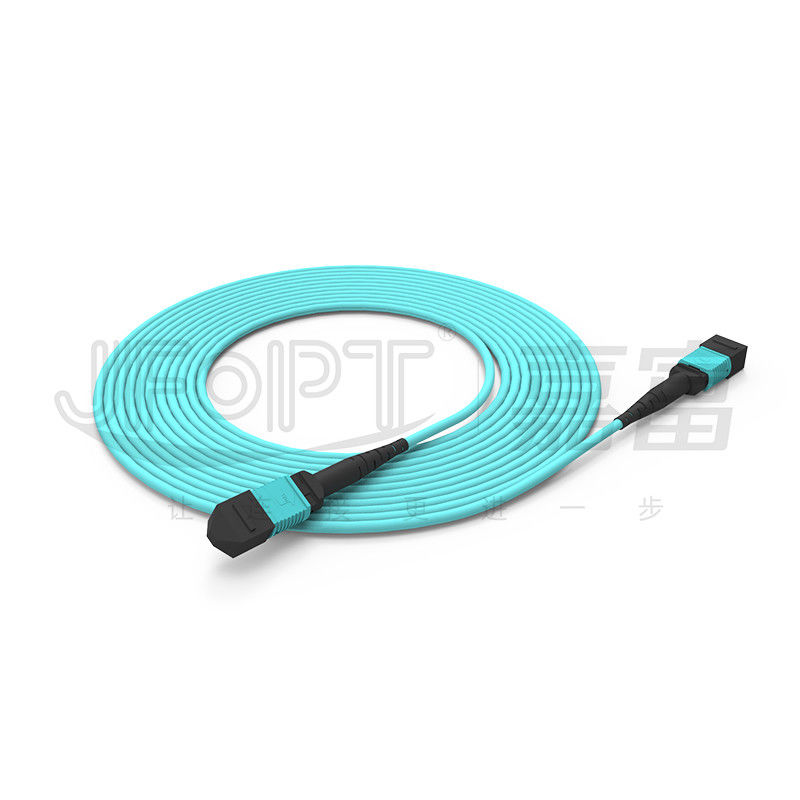

12 -中心MPOのトランク ケーブル多重モードの50/125の3.0mm LSZHの水Bの極性
MPO-MPOのトランク ケーブルは高密度繊維光学のジャンパー線である。そのMTのフェルールは樹脂から、優秀な安定性および信頼性と成っていて、500のmatingsに保障する。JFOPT MPOのトランク ケーブルは低い挿入損失伝達性能を提供する良質の光ケーブルとなされる。優秀なaramidおよびケーブルのジャケット材料のおかげで、それらにまたよりよい引張強さおよび一定温度がある。トランク ケーブルは保障するために多数の厳密な質のテスト プロセスを経る良質の標準に合うことを。私達はさまざまな長さおよびケーブル タイプをあなたの特定の必要性を満たすためにカスタマイズされたサービスに与える。さらに、私達は広範囲のプリセールおよびあなたの満足を保障するために売り上げ後のサービスおよびテクニカル サポートを提供する。
*特徴
|
①12繊維の関係 |
②伝達安定性を改善するためにくねり無感覚なOM3繊維と作られる |
||||
|
|
|
||||
|
③良質および低損失MTのマルチコアのフェルール |
④伝達性能を保障するために終わり、テストされる100% |
||||
|
|
|
||||
|
⑤高密度配線のために適した |
⑥操作上の時間を減らすより速い取付け |
||||
|
|
|
||||
*適用
1.Data中心のケーブルで通信すること
2.40G/100G光通信システム、QSFPの光学モジュール
3.Fiber視覚の通信システム、ケーブル・テレビ ネットワーク、電気通信網
4.ローカルエリア・ネットワーク（LANs）、広域ネットワーク（WANs）、FTTx
* MPO/MTPのコネクター変数
|
コネクターのタイプ |
挿入損失 |
リターン・ロス |
|||
|
典型的 |
最高 |
||||
|
MPOのコネクター |
SMの標準 |
0.2dB |
0.75dB |
APC≥60dB |
|
|
低損失SM |
0.1dB |
0.35dB |
|||
|
MMの標準 |
0.2dB |
0.6dB |
PC≥25dB |
||
|
低損失MM |
0.1dB |
0.35dB |
|||
|
MTPのコネクター |
SMの標準 |
0.25dB |
0.5dB |
APC≥60dB |
|
|
低損失SM |
0.12dB |
0.25dB |
|||
|
MMの標準 |
0.2dB |
0.45dB |
PC≥25dB |
||
|
低損失MM |
0.12dB |
0.25dB |
|||
|
男性/女性 |
男性:Pinを使って、女性:Pinなし |
||||
* 3D幾何学的な変数（任意）
|
項目 |
最高 |
分 |
||
|
湾曲（mm）の半径 |
X |
2000年 |
-10000 |
|
|
Y |
- |
5 |
||
|
角度（°） |
X |
0.15 |
-0.15 |
|
|
Y （APC） |
8.2 |
7.8 |
||
|
Y （PC） |
0.2 |
-0.2 |
||
|
光学中心（mm）の湾曲の半径 |
- |
1 |
||
|
繊維の高さ（nm） |
3500 |
1000 |
||
|
隣接した繊維（nm）の高さの相違 |
500 |
N/A |
||
|
最高の否定的な同一平面上（nm） |
300 |
N/A |
||
*コネクター色の選択
|
MPOのコネクター |
||||
|
単一モード |
緑 |
黄色 |
||
|
基本色数PANTONE 2270Cを |
基本色数PANTONE 100Cを |
|||
|
|
|
|||
|
多重モード |
ベージュ色 |
水 |
||
|
基本色数PANTONE 7534Cを |
基本色数PANTONE 2226Cを |
|||
|
|
|
|||
|
バイオレット |
- |
|||
|
基本色数PANTONE 7641Cを |
||||
|
|
||||
|
MTPのコネクター |
||||
|
単一モード |
緑 |
黄色 |
||
|
基本色数PANTONE 346Cを |
基本色数PANTONE 106Cを |
|||
|
|
|
|||
|
多重モード |
ベージュ色 |
黒い |
||
|
基本色数PANTONE 7534Uを |
基本色数PANTONE黒6Cを |
|||
|
|
|
|||
|
水 |
Heatherのバイオレット |
|||
|
基本色数PANTONE 310Cを |
基本色数PANTONE 1905Cを |
|||
|
|
|
|||
|
Munsellのバイオレット |
マゼンタ |
|||
|
基本色数PANTONE 2587Cを |
基本色数PANTONE 208Cを |
|||
|
|
|
|||
|
ライム グリーン |
|
|||
|
基本色数PANTONE 375Cを |
||||
|
|
||||
*光ケーブル変数
|
項目 |
変数 |
|||
|
繊維のタイプ |
任意G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
繊維の計算 |
任意8/12/16/24 |
|||
|
補強の要素 |
Aramidヤーン |
|||
|
外の外装材料 |
任意LSZH/PVC/TPU |
|||
|
外の外装の直径 |
3.0mm |
|||
|
外の外装色 |
顧客用 |
|||
|
最高。引張強さ（長期） |
80N |
|||
|
最高。引張強さ（短期） |
150N |
|||
|
最高。クラッシュの抵抗（長期） |
100N/cm |
|||
|
最高。クラッシュの抵抗（短期） |
500N/cm |
|||
|
最低の曲げ半径（原動力） |
20D |
|||
|
最低の曲げ半径（空電） |
10D |
|||
|
実用温度 |
-20~60℃ |
|||
|
保管温度 |
-20~60℃ |
|||
|
炎遅延 |
任意OFN/OFNR/OFNP |
|||
*ブーツの選択
|
MPOのブーツ |
||||
|
タイプ |
指定 |
適当なケーブル |
映像 |
デッサン |
|
円形のブーツ |
3.0のブーツの長さ33mm |
3.0/3.2 |
|
|
|
3.0のブーツの長さ17mm |
3.0/3.2 |
|
|
|
|
4.0のブーツの長さ33mm |
3.8/4.0 |
|
|
|
|
正方形のブーツ |
3.0のブーツの長さ25mm |
3.0/3.2 |
|
|
|
4.0のブーツの長さ17mm |
3.8/4.0 |
|
|
|
|
リボン・ケーブルのブーツ |
2.5*5.0ブーツの長さ22mm |
2.5*5.0 |
|
|
|
裸のリボン繊維のブーツ |
裸のリボン繊維のブーツの長さ19mm |
裸のリボン繊維 |
|
|
|
引きタブ |
すべてのブーツのための自在継手 |
自在継手 |
|
|
|
MTPのブーツのタイプ |
||||
|
タイプ |
指定 |
適当なケーブル |
映像 |
デッサン |
|
円形のブーツ |
2.0のブーツの長さ33.2mm |
2.0 |
|
|
|
3.0のブーツの長さ33.2mm |
2.5/3.0 |
|
|
|
|
3.0のブーツの長さ16mm |
3.0 |
|
|
|
|
3.0の折り曲げられるブーツの長さ33.6mm |
3.0 |
|
|
|
|
3.6のブーツの長さ33.2mm |
3.6 |
|
|
|
|
3.6のブーツの長さ16mm |
3.6 |
|
|
|
|
3.6の折り曲げられるブーツの長さ33.6mm |
3.6 |
|
|
|
|
4.5のブーツの長さ33.2mm |
4.0/4.5 |
|
|
|
|
5.5のブーツの長さ33.2mm |
5.0/5.5 |
|
|
|
|
ケーブルのブーツ |
3.0*6.0ブーツの長さ33.2mm |
3.0*6.0 |
|
|
|
2.5*5.0ブーツの長さ21.3mm |
2.5*5.0 |
|
|
|
|
裸のリボン繊維のブーツ |
裸のリボン繊維のブーツの長さ19mm |
裸のリボン繊維 |
|
|
|
押しタブ |
すべてのブーツのための自在継手 |
自在継手 |
|
|
*極性の選択
|
12Fパッチ・コード |
||||
|
|
||||
|
24Fパッチ・コード |
||||
|
|
*プロダクト包装
|
|
|
|
厚くされた帯電防止袋 |
厚くされたカートン |
*工場強さ
|
専門: JFOPTは10年間以上MPOのジャンパーの生産に焦点を合わせた。一流のブランド装置（SUMIX/JRG/OPTOTEST）の専門の技術そしてフル セットを使うと、それは良質の、高性能MPOのジャンパーを作り出すことができる。 |
|
||||
|
生産力: JFOPTに5つのMPOの生産ラインがあり、顧客需要に応じるようにたくさんのMPOのトランク ケーブルの急速で、有効な生産がする。 |
|
||||
|
QC: JFOPTは原料からの生産にあらゆるステップで厳密な品質管理を、実行する。私達は製品品質を保障するために専門の質の点検そして監視を、100%の3D干渉計のテスト、挿入損失のテストおよび終り表面点検を含んで、行なう。 |
|
||||
|
標準の配置: JFOPTは作り出すことができ、厳しくに従ってMPOのジャンパーの生産標準を実行することは製品の一致性および性能の安定性を保障することをユーザーのニーズ。 |
|
||||
|
技術革新: JFOPTは技術革新に焦点を合わせ、専門R & Dのチームが絶えず最新機能および高性能のMPOのジャンパーを開発するある。 |
|
||||
|
サービスおよびテクニカル サポート: JFOPTは広範囲のプリセールそして売り上げ後のサービスを、技術的な相談、顧客の必要性を満たし、顧客満足を保障するプロダクト推薦、アフターセールスの維持、等を含んで、提供する。 |
|
||||
*頻繁なQ&A
1.What問題は払われるMPOのジャンパーをカスタマイズする時に注意をべきであるか。
中心/コネクターの男性/女性/挿入物の損失の標準/色/ラベルおよび他のカスタマイズされた条件のMPOのジャンパーの長さ/ケーブル材料/繊維のタイプおよび数。
2.How私達のMPOのジャンパーを安定した変数を保障するためにするか。
JFOPTのMPOのジャンパー100%は3D干渉テストに合格し、100%は安定した変数を保障するために挿入リターン・ロス テストに合格した。
3.Our調達期間か。
私達は十分にあなたの速い郵送物を保証できる1ヶ月あたりの30000+ MPOのコネクターを作り出してもいい。
他のMPO派生的なプロダクトが私達する4.Whatか。
私達はまたMPOの遮断器/MPO attenuator/MPOの男性に女性の転移connector/MTのジャンパー線のようなMPOの関連製品を作り出してもいい。
