起源の場所:
中国
ブランド名:
JFOPT
モデル番号:
MPO/P （F） - LC/U 12F OM3 3.0 LSZH SL B 1M
私達に連絡しなさい

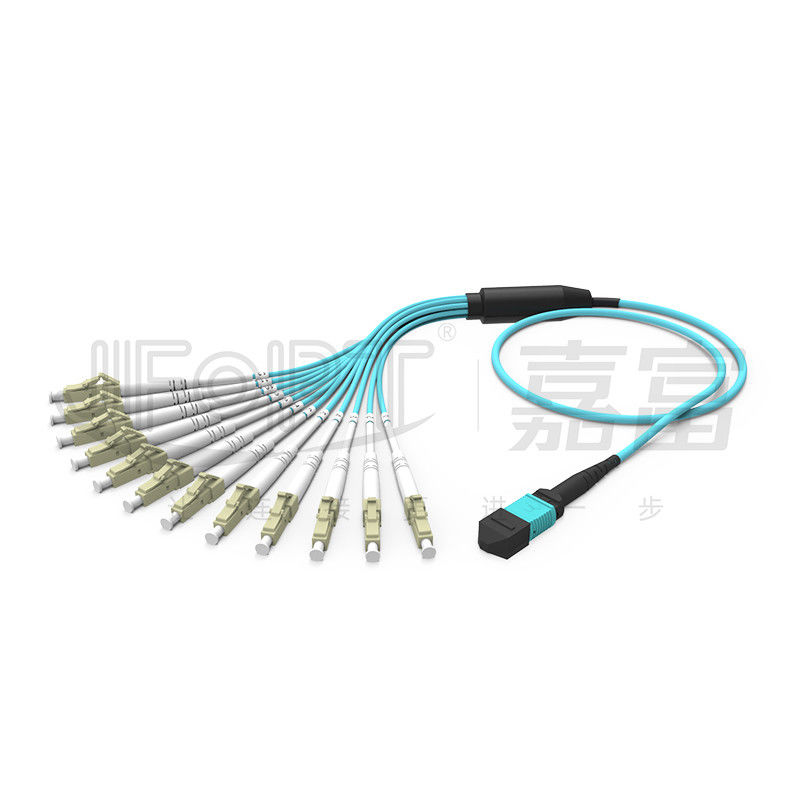

MPO-LC/SC/FC/STの不足分の枝パッチ・コード- 12の繊維MPO - LCの二重MPOブレイクアウト ケーブル多重モードの50/125の3.0mm LSZHの水Bの極性
MPO/MTPの枝繊維のジャンパーは分岐の構造を使用して単一繊維LC/SC/FC/STのコネクターにマルチファイバーMPO/MTPのコネクターを変えるように設計されている。それはデータ センタのような高密度統合された繊維光学の環境で広く利用されている。JFOPT MPO/MTPの枝繊維のジャンパーはコーニングのような一流の光ファイバーブランドから良質繊維とおよび揚子、また良質MTおよび陶磁器のフェルールなされる。カスタマイズされた分岐の構造は長期安定したデータ伝送を保障する。JFOPTは異なったワイヤーで縛る条件を満たすためにコネクターのタイプのようなさまざまなカスタム化の選択を、ケーブル長、枝長さ、枝材料および直径、分岐繊維の計算および極性およびケーブル色提供できる。
*特徴
|
①12繊維MPO-LCの複式アパートの関係
|
②伝達安定性を改善するためにくねり無感覚なOM3繊維と作られる
|
|
|
|
③良質の低損失MTのマルチファイバー フェルールおよび低損失の陶磁器のフェルール
|
④コーニングのような一流のブランドからの優れた光ファイバー繊維および揚子を利用する
|
|
|
|
⑤0.9mm/2.0mm/3.0mmのfurcationの管のようなさまざまな分岐の構造で利用できる
|
⑥高密度にケーブルで通信することの救うスペース
|
|
|
|
⑦容易な、時間節約の取付け
|
-
|
|
-
|
*適用
1.Data中心のケーブルで通信すること
2.40G/100G光通信システム
3.Fiber視覚の通信システム、ケーブル・テレビ ネットワーク、電気通信ネットワーク
4.ローカルエリア・ネットワーク（LANs）、広域ネットワーク（WANs）、FTTx
* MPO/MTPのコネクター変数
|
コネクターのタイプ |
挿入損失 |
リターン・ロス |
|||
|
典型的 |
最高 |
||||
|
MPOのコネクター |
SMの標準 |
0.2dB |
0.75dB |
APC≥60dB |
|
|
低損失SM |
0.1dB |
0.35dB |
|||
|
MMの標準 |
0.2dB |
0.6dB |
PC≥25dB |
||
|
低損失MM |
0.1dB |
0.35dB |
|||
|
MTPのコネクター |
SMの標準 |
0.25dB |
0.5dB |
APC≥60dB |
|
|
低損失SM |
0.12dB |
0.25dB |
|||
|
MMの標準 |
0.2dB |
0.45dB |
PC≥25dB |
||
|
低損失MM |
0.12dB |
0.25dB |
|||
|
男性/女性 |
男性:Pinを使って、女性:Pinなし |
||||
* SC/LC/FC/STのコネクター変数
|
コネクターのタイプ |
挿入損失 |
リターン・ロス |
|
|
SC/LC/FC/ST |
SM |
≤0.3dB |
APC≥60dB |
|
MM |
≤0.3dB |
UPC≥25dB |
|
* MPO/MTP 3Dの幾何学的な変数
|
項目 |
最高 |
分 |
||
|
湾曲（mm）の半径 |
X |
2000年 |
-10000 |
|
|
Y |
- |
5 |
||
|
角度（°） |
X |
0.15 |
-0.15 |
|
|
Y （APC） |
8.2 |
7.8 |
||
|
Y （PC） |
0.2 |
-0.2 |
||
|
光学中心（mm）の湾曲の半径 |
- |
1 |
||
|
繊維の高さ（nm） |
3500 |
1000 |
||
|
隣接した繊維（nm）の高さの相違 |
500 |
N/A |
||
|
最高の否定的な同一平面上（nm） |
300 |
N/A |
||
* SC/LC/FC/ST 3Dの幾何学的な変数（任意）
|
項目 |
UPC |
APC |
||||
|
SC/FC/ST |
LC |
SC/FC |
LC |
|||
|
SM |
MM |
SM |
MM |
SM |
SM |
|
|
湾曲（mm）の半径 |
10-25 |
7-25 |
5-12 |
|||
|
頂点のオフセット（μm） |
≤50 |
≤30 |
||||
|
弱められる繊維（nm） |
±100 |
|||||
|
角度偏差（°） |
0 |
8±0.3 |
||||
|
結合角の偏差（°） |
0 |
±0.5 |
||||
|
繊維の直径（μm） |
123-135 |
|||||
*コネクター色の選択
|
MPOのコネクター |
||||
|
単一モード |
緑 |
黄色 |
||
|
基本色数PANTONE 2270Cを |
基本色数PANTONE 100Cを |
|||
|
|
|
|||
|
多重モード |
ベージュ色 |
水 |
||
|
基本色数PANTONE 7534Cを |
基本色数PANTONE 2226Cを |
|||
|
|
|
|||
|
バイオレット |
- |
|||
|
基本色数PANTONE 7641Cを |
||||
|
|
||||
|
MTPのコネクター |
||||
|
単一モード |
緑 |
黄色 |
||
|
基本色数PANTONE 346Cを |
基本色数PANTONE 106Cを |
|||
|
|
|
|||
|
多重モード |
ベージュ色 |
黒い |
||
|
基本色数PANTONE 7534Uを |
基本色数PANTONE黒6Cを |
|||
|
|
|
|||
|
水 |
Heatherのバイオレット |
|||
|
基本色数PANTONE 310Cを |
基本色数PANTONE 1905Cを |
|||
|
|
|
|||
|
Munsellのバイオレット |
マゼンタ |
|||
|
基本色数PANTONE 2587Cを |
基本色数PANTONE 208Cを |
|||
|
|
|
|||
|
ライム グリーン |
- |
|||
|
基本色数PANTONE 375Cを |
||||
|
|
||||
|
LCのコネクター |
||||
|
単一モード |
青 |
緑 |
||
|
|
|
|||
|
多重モード |
ベージュ色 |
水 |
||
|
|
|
|||
|
Heatherのバイオレット |
ライム グリーン |
|||
|
|
|
|||
*光ケーブル変数
|
項目 |
変数 |
|||
|
繊維のタイプ |
任意G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
繊維の計算 |
任意8/12/16/24 |
|||
|
補強の要素 |
Aramidヤーン |
|||
|
外の外装材料 |
任意LSZH/PVC/TPU |
|||
|
外の外装の直径 |
3.0mm |
|||
|
外の外装色 |
顧客用 |
|||
|
最高。引張強さ（長期） |
80N |
|||
|
最高。引張強さ（短期） |
150N |
|||
|
最高。クラッシュの抵抗（長期） |
100N/cm |
|||
|
最高。クラッシュの抵抗（短期） |
500N/cm |
|||
|
最低の曲げ半径（原動力） |
20D |
|||
|
最低の曲げ半径（空電） |
10D |
|||
|
実用温度 |
-20~60℃ |
|||
|
保管温度 |
-20~60℃ |
|||
|
炎遅延 |
任意OFN/OFNR/OFNP |
|||
* LCのコネクターの選択
|
複式アパートプロダクト選択 |
|||||
|
ケーブルの直径 |
ブーツのタイプ |
映像 |
デッサン |
||
|
2.0mm |
標準 |
|
|
||
|
3.0mm |
標準 |
|
|
||
|
単一プロダクト選択 |
|||||
|
ケーブルの直径 |
ブーツのタイプ |
映像 |
デッサン |
||
|
0.9mm |
標準 |
|
|
||
|
2.0mm |
標準 |
|
|
||
|
3.0mm |
標準 |
|
|
||
*分岐の選択
|
|
|
|
主要なケーブルの除去の構造 |
|
|
|
|
|
等しい長さのファン・アウト |
等しくない長さのファン・アウト |
|
|
|
|
直接0.9mmの亜単位のブランチ命令 |
|
|
|
|
|
直接2.0/3.0mmの亜単位のブランチ命令 |
|
*極性の選択
|
MPO/MTP |
||||
|
|
||||
|
|
|
LC |
||||
|
|
||||
|
|
*プロダクト包装
|
|
|
|
厚くされた帯電防止袋 |
厚くされたカートン |
*工場強さ
|
特殊化: 20年間以上のMPOおよび慣習的な繊維光学のジャンパーの生産の経験によって、JFOPTにさまざまな設置必要性を満たすことに専用されている専門R & Dのチームおよび生産設備がある。私達のプロダクトは多数の国際的な証明およびテストに合格した。 |
|
||||
|
製造の機能: JFOPTにMPOのための多数の生産ラインがおよび慣習的なコネクター、またケーブルおよび分岐装置あり、速い配達を保障する。 |
|
||||
|
品質管理: JFOPTは安定した伝達性能を保障するために専門の試験装置を使用して、テストする工場終り表面点検および100%を含んで適切なの厳密な品質管理の手段が、ある。 |
|
||||
|
標準化: JFOPTはコネクターのタイプ、ケーブル タイプ、外の直径、色、ワイヤー順序にもっとさまざまなカスタム化 サービスを支え、提供、でき、そしてまた顧客提供された設計かサンプルに基づいて注文生産を包み異なったワイヤーで縛る条件を満たすために一貫性および性能の安定性を保障する。 |
|
||||
|
技術革新: JFOPTは技術革新に焦点を合わせ、変更の市場の需要に応じるさまざまな高性能繊維光学のジャンパーの開発そして生産に捧げられる専門R & Dのチームがある。 |
|
||||
|
サービスおよびテクニカル サポート: JFOPTは広範囲のプリセールそして売り上げ後のサービスを、技術的な相談、顧客の必要性を満たし、顧客満足を保障するプロダクト推薦およびアフターセールスの維持を含んで、提供する。 |
|
||||
*頻繁なQ&A
1.What MPOの枝ジャンパーをカスタマイズした場合私は考慮するべきであるか。
MPOの枝ジャンパーをカスタマイズした場合、次の要因を考慮するべきである:長さ、枝長さ、枝ワイヤー直径、ケーブル材料、繊維のタイプおよび計算、男性/メス コネクタ、フェルールの損失の標準、色、分類の、および他のカスタム化の条件。
2.How私達は私達の繊維のジャンパーの変数の安定性を保障するか。
JFOPTは100%の挿入損失のテストおよび終り表面点検によって繊維のジャンパーの変数の安定性を保障する。
3.Whatは私達の配達調達期間であるか。
規則的なプロダクトのために、私達の配達調達期間は5仕事日以内にあり、敏速な郵送物を保障する。
他のMPO派生的なプロダクトが私達提供する4.Whatか。
MPOの枝ジャンパーに加えて、私達はまたMPOのループバック、MPOの減衰器、MPOの男性に女性のアダプターのコネクター、MTのジャンパーおよび他の関連MPOプロダクト作り出す。
