起源の場所:
中国
ブランド名:
JFOPT
証明:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
モデル番号:
MTP 24C OM4 50/125 LSZH 3.0/4.0mm Heatherのバイオレット
私達に連絡しなさい

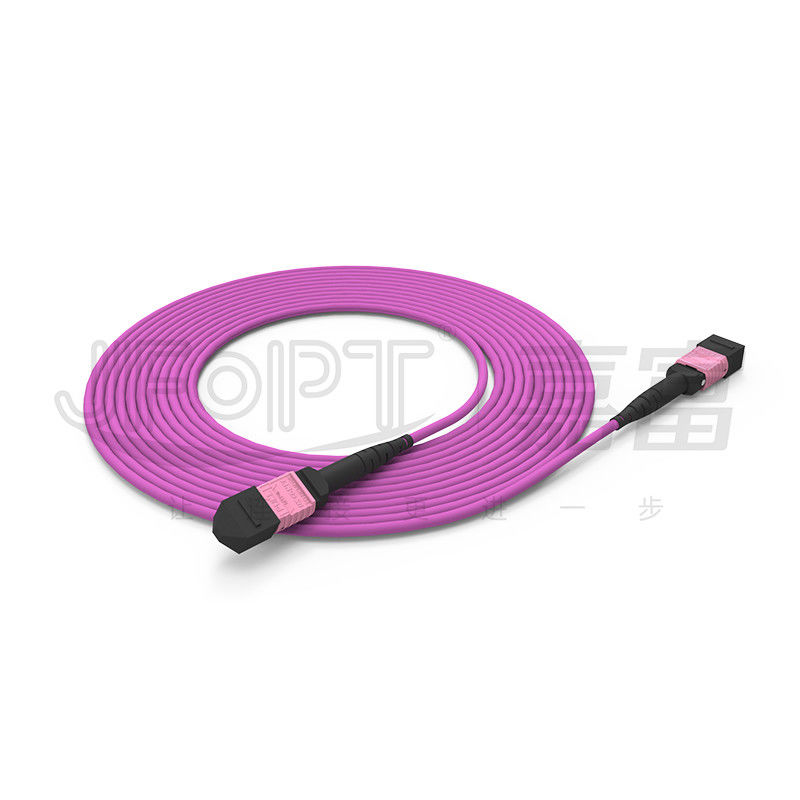

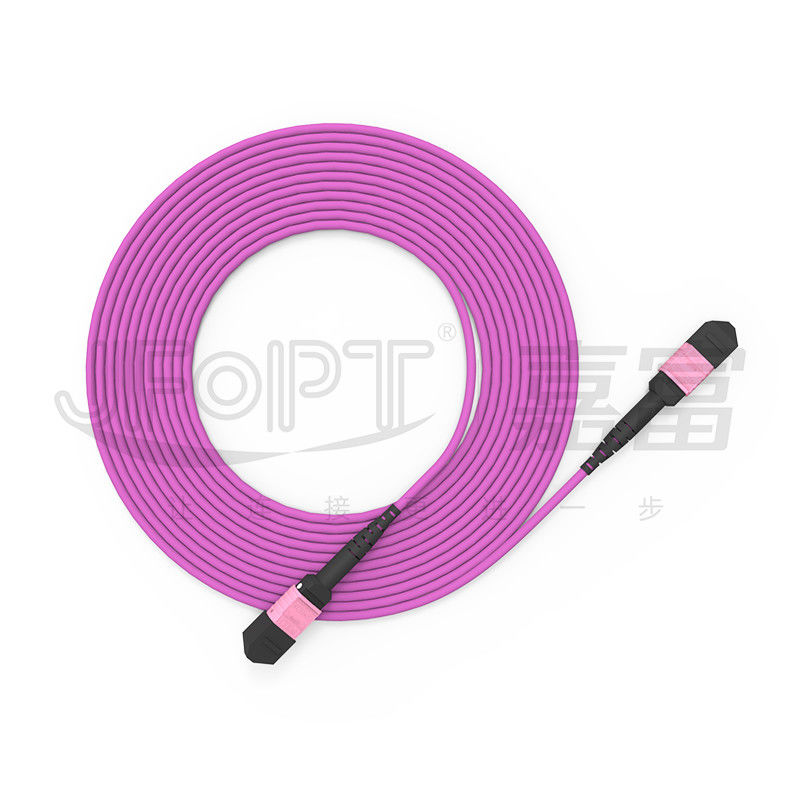

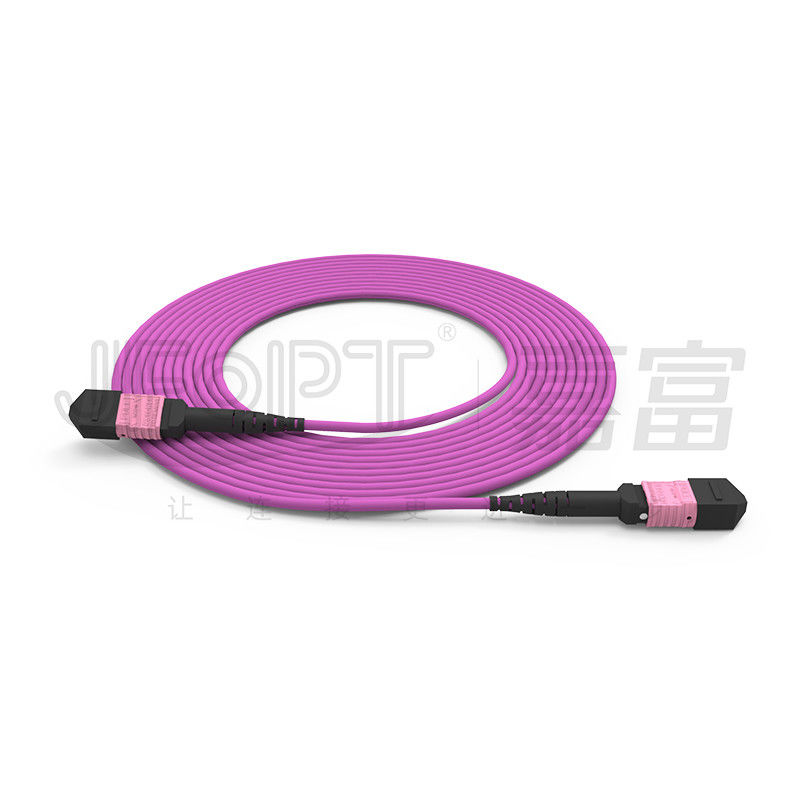

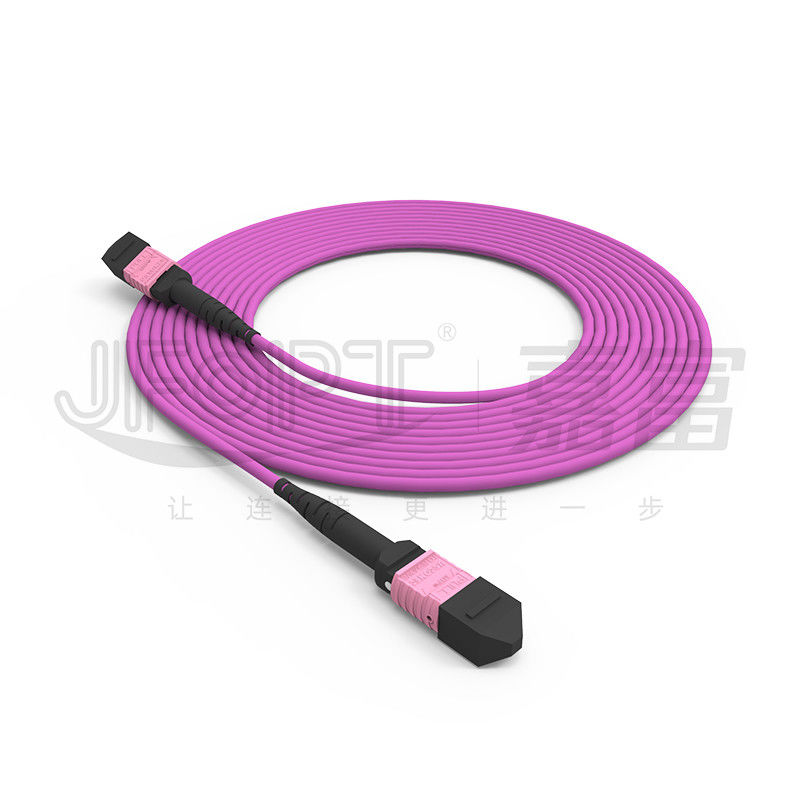

MTP 100Gのパッチ・コード24の中心多重モードOM4 50/125 LSZH 3.0-4.0mm Heatherのすみれ色のジャンパー
MTP-MTP 24の中心のジャンパーのためのJFOPTの日産量容量は1000単位に達することができる。現在、24の中心MTPのジャンパーのmaketの使用法は12の中心MTPのジャンパーのそれにだけ二番目にある。24の中心MTPのジャンパーは単一のジャンパーの100Gデータ伝送を達成できる。JFOPTは原料、色、磨くプロセス、点検（IL&RLの端の表面、極性）、包装、および交通機関の危険を含むさまざまな面からのMTPのジャンパーの品質管理に、焦点を合わせる。同じ色の背骨の光ケーブルと組み合わせられるHeather私達のすみれ色MTPのコネクターおよび標準的な損失のための選択または低損失。私達の会社からのすべてのMTP/MPOのジャンパーは3D終り表面干渉計のテストを経る。3.0か4.0mmの光ケーブルを選ぶことは抗張解決を牽引の必要性を顧客に与える異なった抗張力のaramidヤーンと形成することができる。OM4マルチモード・ファイバの選択はそれを何百ものメートルまで必要性をワイヤーで縛るために広く利用されたようにするより長い間隔上の完全な帯域幅そして高速伝達を可能にする。高需要のために、OM5繊維は選ぶことができる。
*特徴
|
①標準的な損失のための選択の24中心MTPのフェルールまたは低損失 |
②延長寿命および安定性のためにくねり無感覚なOM4繊維および輸入されたaramidヤーンを利用する |
||||
|
|
|
||||
|
③カスタマイズ可能な男性およびメス コネクタ、高精度PIN |
④高密度ワイヤーで縛る環境のために適した |
||||
|
|
|
||||
|
⑤100%の元のバルク部品およびフェルール |
|
||||
|
|
|
||||
*適用
1.Fiberアクセス ネットワーク。
2.Fiberデータ伝送。
3.Fiber通信システム、ケーブル・テレビ ネットワーク、電気通信網。
4.ローカルエリア・ネットワーク（LANs）、広域ネットワーク（WANs）、FTTx。
* MTPのコネクター変数
|
コネクターのタイプ |
挿入損失 |
リターン・ロス |
|||
|
典型的 |
最高 |
||||
|
MTPのコネクター |
SMの標準 |
0.25dB |
0.5dB |
APC≥60dB |
|
|
低損失SM |
0.12dB |
0.25dB |
|||
|
MMの標準 |
0.2dB |
0.45dB |
PC≥25dB |
||
|
低損失MM |
0.12dB |
0.25dB |
|||
|
男性/女性 |
男性:Pinを使って、女性:Pinなし |
||||
*ケーブル変数
|
項目 |
変数 |
|||
|
繊維のタイプ |
任意G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
繊維の計算 |
任意8/12/16/24 |
|||
|
強さメンバー |
Aramidヤーン |
|||
|
外のジャケット材料 |
任意LSZH/PVC/TPU |
|||
|
外のジャケットの直径 |
3.0mm |
|||
|
外のジャケット色 |
黄色/オレンジ/緑/Heatherのバイオレット/カスタム化 |
|||
|
引張強さ（長期） |
80N |
|||
|
引張強さ（短期） |
150N |
|||
|
押しつぶしなさい抵抗（長期）を |
100N/cm |
|||
|
クラッシュの抵抗（短期） |
500N/cm |
|||
|
最低の曲げ半径（原動力） |
20D |
|||
|
最低の曲げ半径（空電） |
10D |
|||
|
実用温度 |
-20~60℃ |
|||
|
保管温度 |
-20~60℃ |
|||
|
火の評価 |
任意OFN/OFNR/OFNP |
|||
|
項目 |
変数 |
|||
|
繊維のタイプ |
任意G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
繊維の計算 |
2~12の中心 |
|||
|
強さメンバー |
Aramidヤーン |
|||
|
外のジャケット材料 |
任意LSZH/PVC/TPU |
|||
|
外のジャケットの直径 |
2.5x5.0mm |
|||
|
外のジャケット色 |
黄色/オレンジ/緑/Heatherのバイオレット/カスタム化 |
|||
|
引張強さ（長期） |
100N |
|||
|
引張強さ（短期） |
200N |
|||
|
押しつぶしなさい抵抗（長期）を |
200N/cm |
|||
|
クラッシュの抵抗（短期） |
500N/cm |
|||
|
最低の曲げ半径（原動力） |
50mm |
|||
|
最低の曲げ半径（空電） |
30mm |
|||
|
実用温度 |
-20~60℃ |
|||
|
保管温度 |
-20~60℃ |
|||
|
火の評価 |
任意OFN/OFNR/OFNP |
|||
* 3D幾何学的な変数
|
項目 |
最高 |
分 |
||
|
湾曲（mm）の半径 |
X |
2000年 |
-10000 |
|
|
Y |
- |
5 |
||
|
角度（°） |
X |
0.15 |
-0.15 |
|
|
Y （APC） |
8.2 |
7.8 |
||
|
Y （PC） |
0.2 |
-0.2 |
||
|
光学中心（mm）の湾曲の半径 |
- |
1 |
||
|
繊維の高さ（nm） |
3500 |
1000 |
||
|
隣接した繊維（nm）の高さの相違 |
500 |
N/A |
||
|
最高の否定的な同一平面上（nm） |
300 |
N/A |
||
*コネクター色の選択
|
MTPのコネクター |
||||
|
SM |
緑 |
黄色 |
||
|
基本色数PANTONE 346Cを |
基本色数PANTONE 106Cを |
|||
|
|
|
|||
|
MM |
ベージュ色 |
黒い |
||
|
基本色数PANTONE 7534Uを |
基本色数PANTONE黒6Cを |
|||
|
|
|
|||
|
水 |
Heatherのバイオレット |
|||
|
基本色数PANTONE 310Cを |
基本色数PANTONE 1905Cを |
|||
|
|
|
|||
|
Munsellのバイオレット |
マゼンタ |
|||
|
基本色数PANTONE 2587Cを |
基本色数PANTONE 208Cを |
|||
|
|
|
|||
|
ライム グリーン |
|
|||
|
基本色数PANTONE 375Cを |
||||
|
|
||||
*コネクターのブーツの選択
|
MTPのブーツのタイプ |
||||
|
タイプ |
指定 |
適当なケーブルOD |
映像 |
デッサン |
|
円形のブーツ |
2.0ブーツL=33.2mm |
2.0 |
|
|
|
3.0ブーツL=33.2mm |
2.5/3.0 |
|
|
|
|
3.0ブーツL=16mm |
3.0 |
|
|
|
|
3.0折り曲げられるブーツL= 33.6mm |
3.0 |
|
|
|
|
3.6ブーツL=33.2mm |
3.6 |
|
|
|
|
3.6ブーツL= 16mm |
3.6 |
|
|
|
|
3.6折り曲げられるブーツL= 33.6mm |
3.6 |
|
|
|
|
4.5ブーツL=33.2mm |
4.0/4.5 |
|
|
|
|
5.5のブーツの長さ33.2mm |
5.0/5.5 |
|
|
|
|
リボン・ケーブルのブーツ |
3.0*6.0ブーツL=33.2mm |
3.0*6.0 |
|
|
|
2.5*5.0ブーツL= 21.3mm |
2.5*5.0 |
|
|
|
|
裸のリボン繊維のブーツ |
裸のリボン繊維のブーツL=19mm |
裸のリボン繊維 |
|
|
|
プッシュ プル タブ |
すべてのブーツのための自在継手 |
自在継手 |
|
|
*極性の選択
|
|
*プロダクト包装
|
|
|
|
厚くされた帯電防止袋 |
厚くされたカートン |
*工場強さ
|
専門: JFOPTは20年以上繊維のジャンパーの生産に焦点を合わせて、良質および高性能繊維のジャンパーを作り出すために専門の製造技術を所有している。 |
|
||||
|
生産力: JFOPTに5生産ラインおよび装置があり、顧客需要に応じることをたくさんの繊維のジャンパーの速く、有効な生産を可能にする。 |
|
||||
|
QC: JFOPTは原料の調達からの工程にあらゆる段階で専門の質の点検および監視を含む厳密な品質管理の手段を、実行する。挿入損失のテストおよび終り表面点検は製品品質を保障するために行なわれる。 |
|
||||
|
標準的な実施: JFOPTは顧客の要求に従って繊維のジャンパーの生産標準に成長し、厳しく付着できプロダクトの一貫性そして性能の安定性を保障する。 |
|
||||
|
技術革新: JFOPTは技術革新を強調し、高度および高性能繊維のジャンパーの開発に捧げられる専門R & Dのチームがある。 |
|
||||
|
サービス支援: JFOPTは広範囲のプリセールそして売り上げ後のサービスを、技術的な相談、顧客の必要性を満たし、顧客満足を保障するプロダクト推薦および後販売の維持を含んで、提供する。 |
|
||||
*頻繁なQ&A
1.WhatはMTPのジャンパーをカスタマイズした場合考慮されるべきであるか。
MTPのジャンパー/ケーブル材料/繊維のタイプおよび中心の計算/コネクターの性（男性/女性）/挿入損失のの長さ指定/色の好み/分類の条件およびカスタム化
2.How私達は私達のMTPのジャンパーの安定性を保障するか。
JFOPTのMTPのジャンパーは100%の変数安定性を保障するためにテストする3D干渉のテストおよび100%の挿入損失を経る。
3.Our配達調達期間か。
私達に30,000+ MTPのコネクターの月例生産能力があり、あなたの順序の敏速な配達を保障する。
他のMTP派生的なプロダクトが私達提供する4.Whatか。
私達はまたMTPのループバック、MTPの減衰器、他のMTP関連のプロダクト間のMTPのオス・メス変換器およびMTのジャンパー、製造する。
