起源の場所:
中国
ブランド名:
JFOPT
証明:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
モデル番号:
MTP-MTP 16C OM3/4/5 3.0 LSZH Aque
私達に連絡しなさい

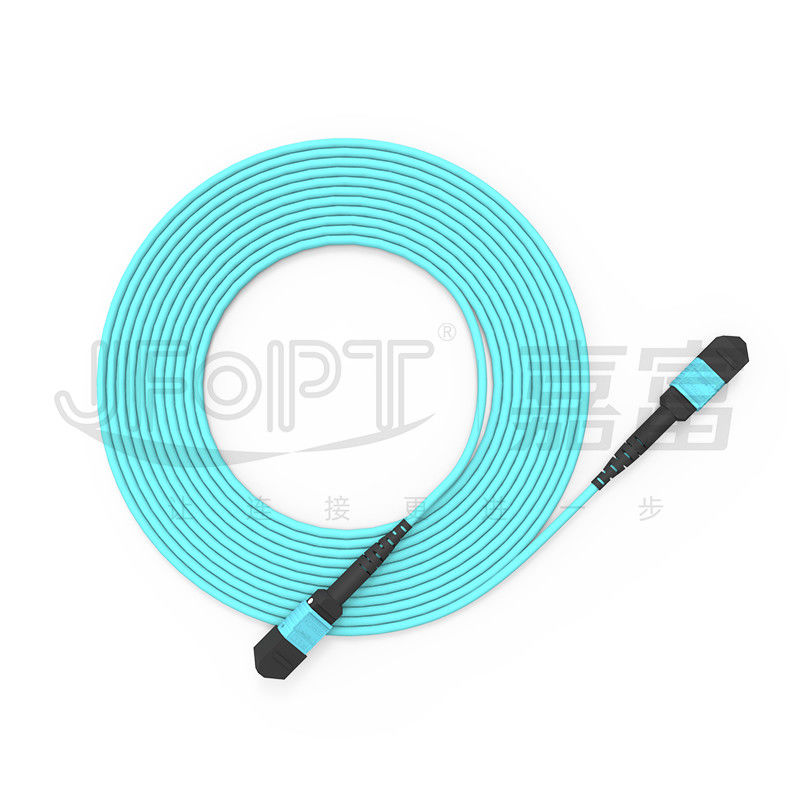

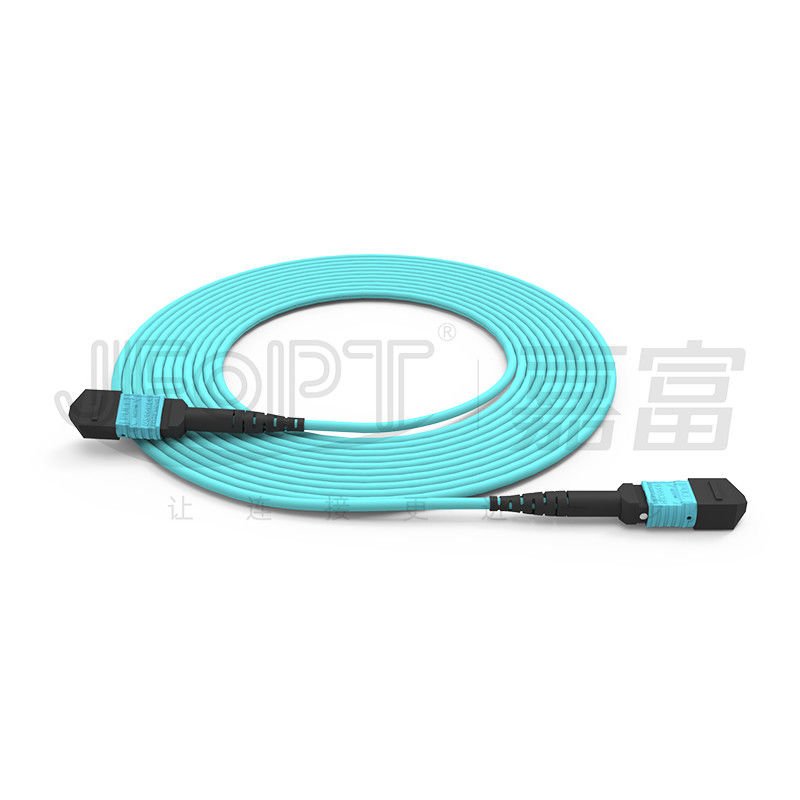

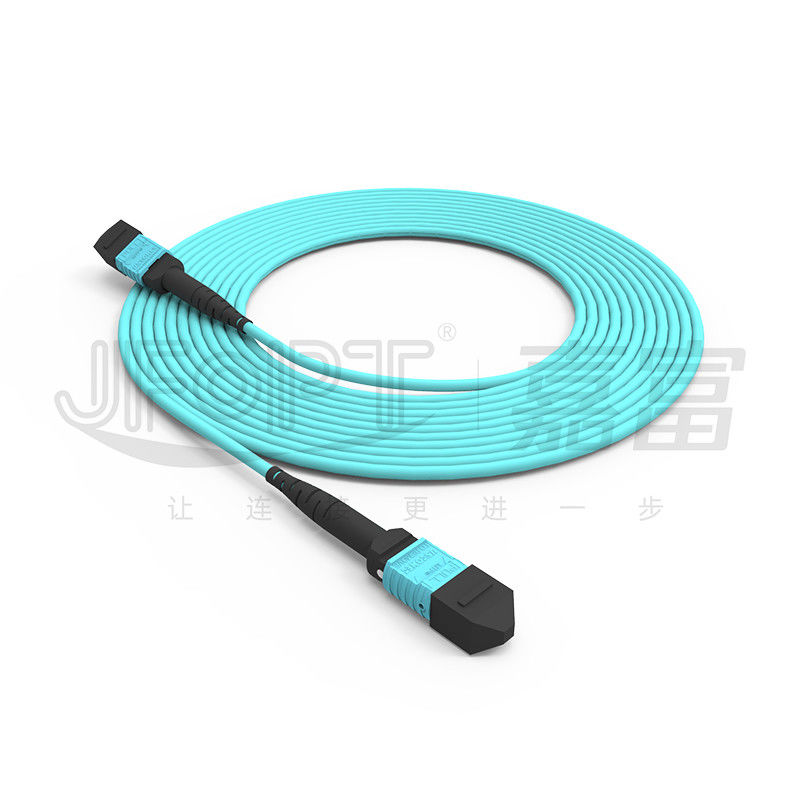

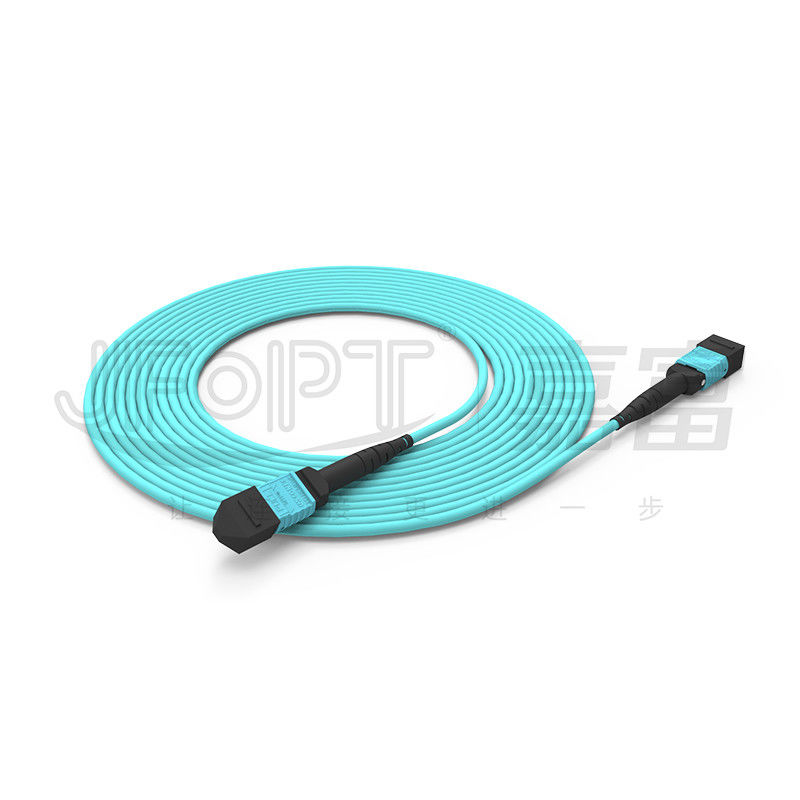

MTP 16の中心繊維のジャンパーOM3/OM4/OM5多重モードの3.0 LSZHの水MTPのパッチ・コード
プロJFOPT MTPおよびMTPはコネクターが性能IECの標準に合うことを保障するためにUSCONECの当初の輸入されたコネクターおよびフェルールを使用するために両方、および5ステップ磨くプロセスを経る。MTP-MTPの背骨のジャンパーはデータ センタ部屋と建物間の結合性のために広く利用されている。16中心MTPのコネクターはキー/キーの設計を特色にし、熱心な16中心MPO/MTPのアダプターによって結合されたとき、かなりフロント・パネル スペースを減らし、容積をワイヤーで縛る単一ケーブル内の8つのチャネルのための信号伝達を、可能にする。JFOPT 16はMTPのhigh-tensile輸入されたaramidヤーンと、およびデータ伝送に長い寿命を、広い適応性および安定性が高い提供する真新しい外の外装材料とのYOFCまたはコーニングのようなブランドからのOM3/OM4/OM5繊維の補強される利用するために、小型ケーブルかリボン・ケーブルをジャンパー芯を取る。
*特徴
|
①16の中心の光ファイバケーブルの関係、単一の列16の中心MTPのフェルール |
②伝達安定性を高めるためにくねり無感覚なOM3/OM4/OM5繊維と作られる |
||||
|
|
|
||||
|
③異なった予算および損失の条件を満たすUSCONECの標準的な損失および低損失MTPのフェルールと利用できる |
④伝達性能を保障するために終わり、テストされる100%の工場 |
||||
|
|
|
||||
|
⑤高密度ワイヤーで縛る環境のために適した |
⑥100%の元の輸入されたコネクターおよびフェルール |
||||
|
|
|
||||
*適用
1.Fiberアクセス ネットワーク。
2.Fiberデータ伝送。
3.Fiber通信システム、ケーブル・テレビ ネットワーク、電気通信網。
4.ローカルエリア・ネットワーク（LANs）、広域ネットワーク（WANs）、FTTx。
* MTPのコネクター変数
|
コネクターのタイプ |
挿入損失 |
リターン・ロス |
|||
|
典型的 |
最高 |
||||
|
MTPのコネクター |
SMの標準 |
0.25dB |
0.5dB |
APC≥60dB |
|
|
低損失SM |
0.12dB |
0.25dB |
|||
|
MMの標準 |
0.2dB |
0.45dB |
PC≥25dB |
||
|
低損失MM |
0.12dB |
0.25dB |
|||
|
男性/女性 |
男性:Pinを使って、女性:Pinなし |
||||
*ケーブル変数
|
項目 |
変数 |
|||
|
繊維のタイプ |
任意G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
繊維の計算 |
任意8/12/16/24 |
|||
|
強さメンバー |
Aramidヤーン |
|||
|
外のジャケット材料 |
任意LSZH/PVC/TPU |
|||
|
外のジャケットの直径 |
3.0mm |
|||
|
外のジャケット色 |
黄色/オレンジ/緑/Heatherのバイオレット/カスタム化 |
|||
|
引張強さ（長期） |
80N |
|||
|
引張強さ（短期） |
150N |
|||
|
押しつぶしなさい抵抗（長期）を |
100N/cm |
|||
|
クラッシュの抵抗（短期） |
500N/cm |
|||
|
最低の曲げ半径（原動力） |
20D |
|||
|
最低の曲げ半径（空電） |
10D |
|||
|
実用温度 |
-20~60℃ |
|||
|
保管温度 |
-20~60℃ |
|||
|
火の評価 |
任意OFN/OFNR/OFNP |
|||
|
項目 |
変数 |
|||
|
繊維のタイプ |
任意G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
繊維の計算 |
2~12の中心 |
|||
|
強さメンバー |
Aramidヤーン |
|||
|
外のジャケット材料 |
任意LSZH/PVC/TPU |
|||
|
外のジャケットの直径 |
2.5x5.0mm |
|||
|
外のジャケット色 |
黄色/オレンジ/緑/Heatherのバイオレット/カスタム化 |
|||
|
引張強さ（長期） |
100N |
|||
|
引張強さ（短期） |
200N |
|||
|
押しつぶしなさい抵抗（長期）を |
200N/cm |
|||
|
クラッシュの抵抗（短期） |
500N/cm |
|||
|
最低の曲げ半径（原動力） |
50mm |
|||
|
最低の曲げ半径（空電） |
30mm |
|||
|
実用温度 |
-20~60℃ |
|||
|
保管温度 |
-20~60℃ |
|||
|
火の評価 |
任意OFN/OFNR/OFNP |
|||
* 3D幾何学的な変数
|
項目 |
最高 |
分 |
||
|
湾曲（mm）の半径 |
X |
2000年 |
-10000 |
|
|
Y |
- |
5 |
||
|
角度（°） |
X |
0.15 |
-0.15 |
|
|
Y （APC） |
8.2 |
7.8 |
||
|
Y （PC） |
0.2 |
-0.2 |
||
|
光学中心（mm）の湾曲の半径 |
- |
1 |
||
|
繊維の高さ（nm） |
3500 |
1000 |
||
|
隣接した繊維（nm）の高さの相違 |
500 |
N/A |
||
|
最高の否定的な同一平面上（nm） |
300 |
N/A |
||
*コネクター収容色選択
|
MTPのコネクター |
||||
|
SM |
緑 |
黄色 |
||
|
基本色数PANTONE 346Cを |
基本色数PANTONE 106Cを |
|||
|
|
|
|||
|
MM |
ベージュ色 |
黒い |
||
|
基本色数PANTONE 7534Uを |
基本色数PANTONE黒6Cを |
|||
|
|
|
|||
|
水 |
Heatherのバイオレット |
|||
|
基本色数PANTONE 310Cを |
基本色数PANTONE 1905Cを |
|||
|
|
|
|||
|
バイオレット |
マゼンタ |
|||
|
基本色数PANTONE 2587Cを |
基本色数PANTONE 208Cを |
|||
|
|
|
|||
|
ライム グリーン |
|
|||
|
基本色数PANTONE 375Cを |
||||
|
|
||||
*コネクターのブーツの選択
|
MTPのブーツのタイプ |
||||
|
タイプ |
指定 |
適当なケーブルOD |
映像 |
デッサン |
|
円形のブーツ |
2.0ブーツL=33.2mm |
2.0 |
|
|
|
3.0ブーツL=33.2mm |
2.5/3.0 |
|
|
|
|
3.0ブーツL=16mm |
3.0 |
|
|
|
|
3.0折り曲げられるブーツL= 33.6mm |
3.0 |
|
|
|
|
3.6ブーツL=33.2mm |
3.6 |
|
|
|
|
3.6ブーツL= 16mm |
3.6 |
|
|
|
|
3.6折り曲げられるブーツL= 33.6mm |
3.6 |
|
|
|
|
4.5ブーツL=33.2mm |
4.0/4.5 |
|
|
|
|
5.5ブーツL= 33.2mm |
5.0/5.5 |
|
|
|
|
リボン・ケーブルのブーツ |
3.0*6.0ブーツL=33.2mm |
3.0*6.0 |
|
|
|
2.5*5.0ブーツL= 21.3mm |
2.5*5.0 |
|
|
|
|
裸のリボン繊維のブーツ |
裸のリボン繊維のブーツL=19mm |
裸のリボン繊維 |
|
|
|
プッシュ プル タブ |
すべてのブーツのための自在継手 |
自在継手 |
|
|
*極性の選択
|
|
*プロダクト包装
|
|
|
|
厚くされた帯電防止袋 |
厚くされたカートン |
*工場強さ
|
専門: JFOPTは20年以上繊維のジャンパーの生産に焦点を合わせて、良質および高性能繊維のジャンパーを作り出すために専門の製造技術を所有している。 |
|
||||
|
生産力: JFOPTに5生産ラインおよび装置があり、顧客需要に応じることをたくさんの繊維のジャンパーの速く、有効な生産を可能にする。 |
|
||||
|
QC: JFOPTは原料の調達からの工程にあらゆる段階で専門の質の点検および監視を含む厳密な品質管理の手段を、実行する。挿入損失のテストおよび終り表面点検は製品品質を保障するために行なわれる。 |
|
||||
|
標準的な実施: JFOPTは顧客の要求に従って繊維のジャンパーの生産標準に成長し、厳しく付着できプロダクトの一貫性そして性能の安定性を保障する。 |
|
||||
|
技術革新: JFOPTは技術革新を強調し、高度および高性能繊維のジャンパーの開発に捧げられる専門R & Dのチームがある。 |
|
||||
|
サービス支援: JFOPTは広範囲のプリセールそして売り上げ後のサービスを、技術的な相談、顧客の必要性を満たし、顧客満足を保障するプロダクト推薦および後販売の維持を含んで、提供する。 |
|
||||
*頻繁なQ&A
1.WhatはMTPのジャンパーをカスタマイズした場合考慮されるべきであるか。
MTPのジャンパー/ケーブル材料/繊維のタイプおよび中心の計算/コネクターの性（男性/女性）/挿入損失のの長さ指定/色の好み/分類の条件およびカスタム化
2.How私達は私達のMTPのジャンパーの安定性を保障するか。
JFOPTのMTPのジャンパーは100%の変数安定性を保障するためにテストする3D干渉のテストおよび100%の挿入損失を経る。
3.Our配達調達期間か。
私達に30,000+ MTPのコネクターの月例生産能力があり、あなたの順序の敏速な配達を保障する。
他のMTP派生的なプロダクトが私達提供する4.Whatか。
私達はまたMTPのループバック、MTPの減衰器、他のMTP関連のプロダクト間のMTPのオス・メス変換器およびMTのジャンパー、製造する。
