起源の場所:
中国
ブランド名:
JFOPT
証明:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
モデル番号:
MPO/PC - MPO/PC 288C OM3-300 OFNP/OFNR
私達に連絡しなさい

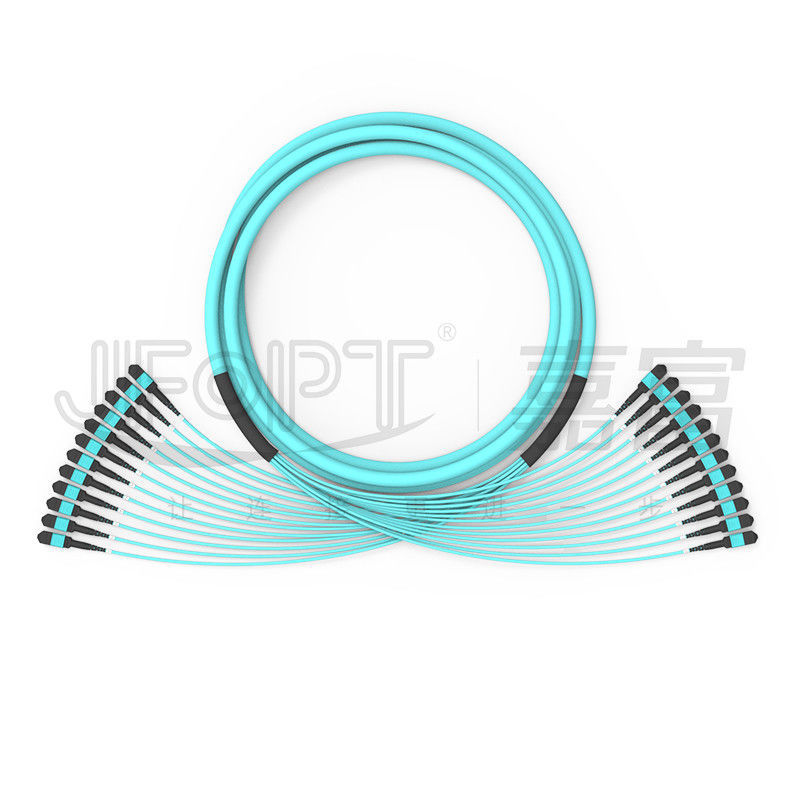

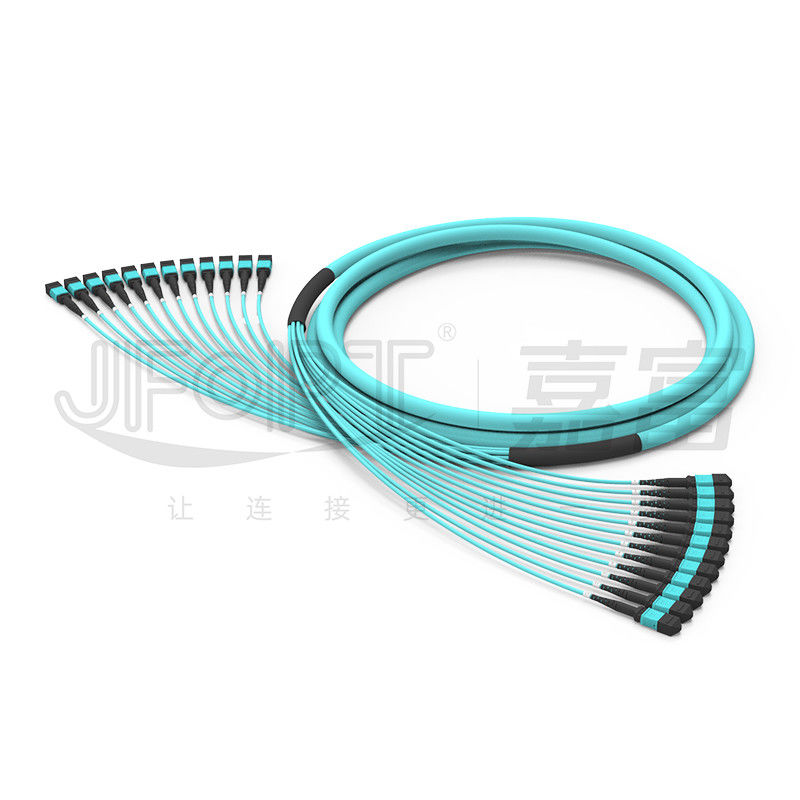

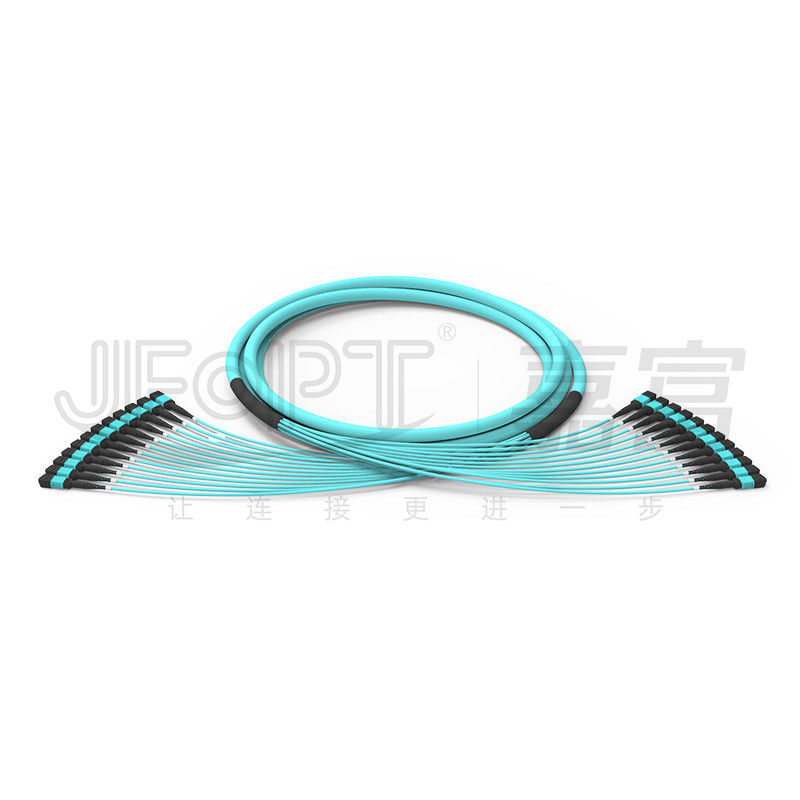

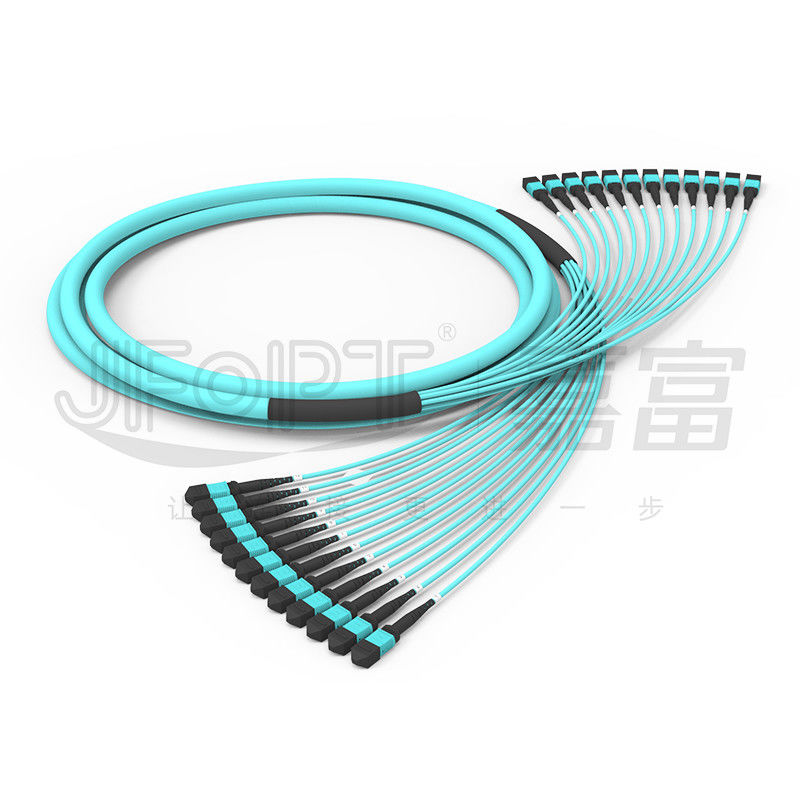

288中心12の亜単位多重モードOM3 -300 OFNR OFNP MPO/PCのトランクのパッチ・コード
MPOの多重モードOM3 288中心の背骨のジャンパーは高密度ワイヤーで縛る中心のために適している。それは12の中心小型ケーブルの24単位か24の中心小型ケーブルの12単位に普通分けられる。各亜単位小型ケーブルはMPOのコネクターが装備され、全体のジャンパーにより安定した構造を提供する枝がない。私達の会社のMPOのコネクターは輸入された装置の大ぞろいを使用して作り出され、すべてのコネクターはほこりのない研修会でテストする100%を経る。
*特徴
|
①OFNP/OFNRの炎-抑制評価 |
②高密度およびより大きいスペースを提供する |
||||
|
|
|
||||
|
③良質繊維およびコネクターは安定した信号伝達を保障する |
④100%の良質を保証する3D器械のテスト |
||||
|
|
|
||||
|
⑤容易な取付けおよび便利な関係 |
- |
||||
|
|
- |
||||
*適用
1.Data中心ネットワークのケーブルで通信すること。
2.40G/100G光通信システム、QSFPの光学モジュール。
3.Fiber視覚の通信システム、ケーブル・テレビ ネットワーク、電気通信ネットワーク。
4.ローカルエリア・ネットワーク（LANs）、広域ネットワーク（WANs）、FTTx。
* MPOのコネクター変数
|
コネクターのタイプ |
挿入損失 |
リターン・ロス |
|||
|
典型的 |
最高 |
||||
|
MPOのコネクター |
SMの標準 |
0.2dB |
0.75dB |
APC≥60dB |
|
|
低損失SM |
0.1dB |
0.35dB |
|||
|
MMの標準 |
0.2dB |
0.6dB |
PC≥25dB |
||
|
低損失MM |
0.1dB |
0.35dB |
|||
|
男性/女性 |
男性:Pinを使って 女性:Pinなし |
||||
* 3D幾何学的な変数
|
項目 |
最高 |
分 |
||
|
湾曲（mm）の半径 |
X |
2000年 |
-10000 |
|
|
Y |
- |
5 |
||
|
角度（°） |
X |
0.15 |
-0.15 |
|
|
Y （APC） |
8.2 |
7.8 |
||
|
Y （PC） |
0.2 |
-0.2 |
||
|
光学中心（mm）の湾曲の半径 |
- |
1 |
||
|
繊維の高さ（nm） |
3500 |
1000 |
||
|
隣接した繊維（nm）の高さの相違 |
500 |
N/A |
||
|
最高の否定的な同一平面上（nm） |
300 |
N/A |
||
*ケーブル変数
|
項目 |
変数 |
||||||
|
繊維のタイプ |
G652D/G657A1/G657A2/OM1/OM2/OM3/OM4/OM5 |
||||||
|
繊維の計算 |
24 |
48 |
72 |
96 |
144 |
288 |
|
|
副ケーブル |
12の中心/単位 |
12の中心/単位 |
12の中心/単位 |
12の中心/単位 |
12の中心/単位 |
12の中心/単位 |
24の中心/単位 |
|
中央強さメンバー |
/ |
/ |
FRP |
||||
|
副ケーブルの外の直径 |
3.0mm |
||||||
|
副ケーブルのジャケット材料 |
PVC/LSZH |
||||||
|
副ケーブルのジャケット色 |
黄色/オレンジ/緑/Heatherのバイオレット/カスタム化 |
||||||
|
副ケーブルの強さメンバー |
Aramidヤーン |
||||||
|
外のジャケットの直径 |
9.5mm |
9.5mm |
11.5mm |
13.5mm |
17.0mm |
||
|
外のジャケット材料 |
PVC/LSZH |
||||||
|
外のジャケット色 |
黄色/オレンジ/緑/Heatherのバイオレット/カスタム化 |
||||||
|
引張強さ（長期） |
300N |
200N |
400N |
800N |
1600N |
||
|
引張強さ（短期） |
600N |
400N |
1000N |
1500N |
3000N |
||
|
押しつぶしなさい抵抗（長期）を |
300N/10cm |
||||||
|
クラッシュの抵抗（短期） |
1000N/10cm |
||||||
|
最低の曲げ半径（原動力） |
20D |
||||||
|
最低の曲げ半径（空電） |
10D |
||||||
|
実用温度 |
-20~60℃ |
||||||
|
保管温度 |
-20~60℃ |
||||||
|
火の評価 |
OFN/OFNR/OFNP |
||||||
*コネクターのブーツの選択
|
MPOのブーツのタイプ |
||||
|
タイプ |
指定 |
適当なケーブルOD |
映像 |
デッサン |
|
円形のブーツ |
3.0ブーツL=33mm |
3.0/3.2 |
|
|
|
3.0ブーツL=17mm |
3.0/3.2 |
|
|
|
|
正方形のブーツ |
3.0ブーツL=25mm |
3.0/3.2 |
|
|
|
プッシュ プル タブ |
すべてのブーツのための自在継手 |
自在継手 |
|
|
*コネクター収容色の選択
|
MPOのコネクター |
||||
|
単一モード |
緑 |
黄色 |
||
|
基本色数PANTONE 2270Cを |
基本色数PANTONE 100Cを |
|||
|
|
|
|||
|
多重モード |
ベージュ色 |
水 |
||
|
基本色数PANTONE 7534Cを |
基本色数PANTONE 2226Cを |
|||
|
|
|
|||
|
バイオレット |
- |
|||
|
基本色数PANTONE 7641Cを |
||||
|
|
||||
*極性の選択
|
12Fパッチ・コード |
||||
|
|
||||
|
24Fパッチ・コード |
||||
|
|
*プロダクト包装
|
|
|
|
厚くされた帯電防止袋 |
厚くされたカートン |
*工場強さ
|
プロ精神: JFOPTは専門的知識の10年以上MPOのジャンパーの生産に、焦点を合わせて、最高装置（SUMIX/JRG/OPTOTEST）の大ぞろいは、良質および高性能MPOのジャンパーを作り出すことができる。 |
|
||||
|
生産力: JFOPTに5つのMPO生産ラインおよび装置が顧客需要に応じるためにたくさんのMPOのジャンパーを迅速かつ効率的に作り出すある。 |
|
||||
|
品質管理: JFOPTはあらゆる段階で厳密な品質管理の手段を、原料の調達からの専門の質の点検および監視の工程に、実行する。私達は100%の3D干渉計のテスト/リターン・ロスのテスト/製品品質を保障するために終り表面点検を行なう。 |
|
||||
|
標準的な開発: JFOPTは製品の一致性および性能の安定性を保障する顧客の要求に基づいてMPOのジャンパーの生産標準に成長し、厳しく付着できる。 |
|
||||
|
技術革新: JFOPTは技術革新を強調し、高度を開発することおよびMPOのジャンパーを高行うことに捧げられる専門R & Dのチームがある。 |
|
||||
|
サービスおよびテクニカル サポート: JFOPTは広範囲のプリセールそして売り上げ後のサービスを、技術的な相談、顧客の必要性を満たし、顧客満足を保障するプロダクト推薦および後販売の維持を含んで、提供する。 |
|
||||
*頻繁なQ&A
1.What問題はMPOのジャンパーをカスタマイズした場合考慮されるべきであるか。
ジャンパーの長さ/ケーブル材料/繊維のタイプおよび繊維の計算/MPOの男性か女性の挿入損失の標準/色の条件/ラベルおよびカスタム化の要求。
2.How私達は私達のMPOのジャンパーのための安定した変数を保障するか。
JFOPTのMPOのジャンパーは100%の3D干渉計のテストおよび100% IL&RLのテストを経、安定した変数を保障する。
3.Whatは私達の配達調達期間であるか。
私達に30,000+ MPOのコネクターの月例生産能力があり、敏速な配達を保障する。
他のMPO関連のプロダクトが私達提供する4.Whatか。
MPOのジャンパーに加えて、私達はまたMPOのループバック、MPOの減衰器、女性のアダプター、MTのジャンパーおよび他のMPOの関連製品へのMPOの男性を作り出す。
