起源の場所:
中国
ブランド名:
JFOPT
証明:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
モデル番号:
MPO-MPOの極性切替可能なパッチ・コード
私達に連絡しなさい

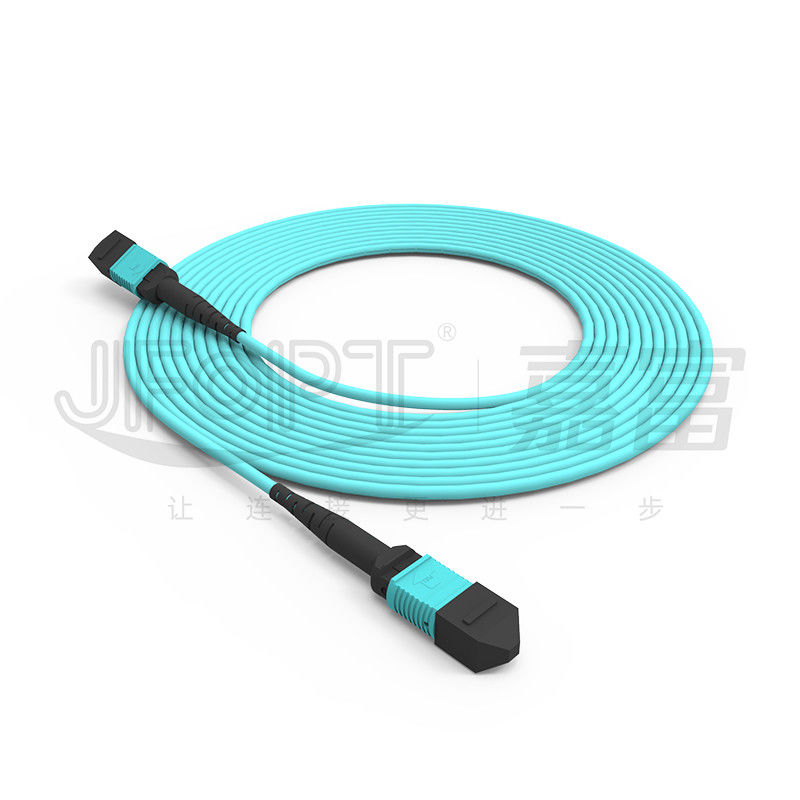

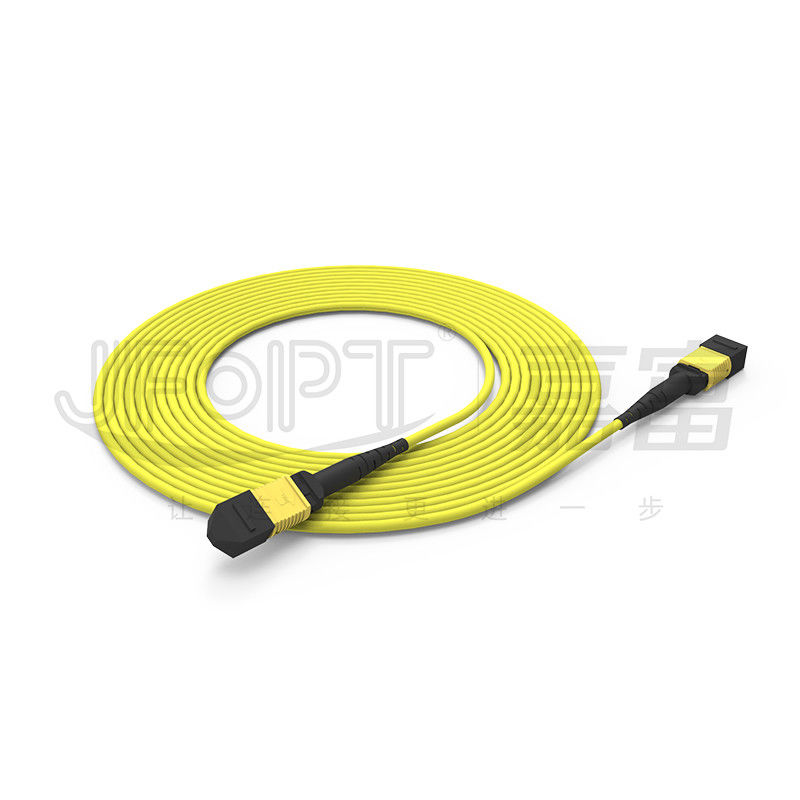

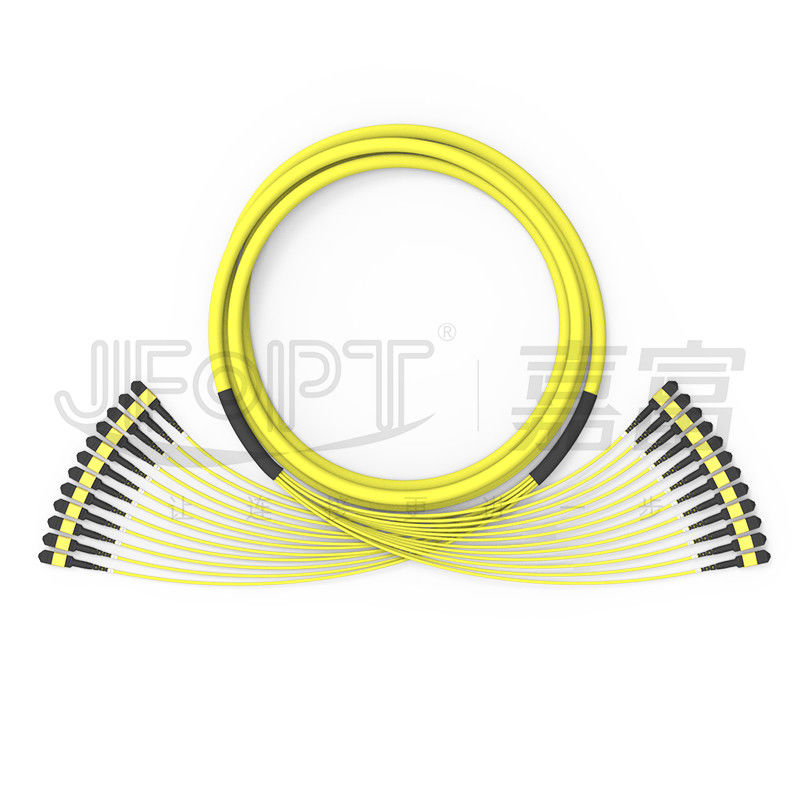

MPOのA/Bの極性の転換および主逆転の切替可能な極性のトランク ケーブル
切替可能な極性MPOのコネクターは用具なしで極性の転換を可能にする。独特なdual-sided主設計によって、それは12繊維のためのそしてコネクターの下のA/Bの極性の転換を可能にする。JFOPTの自己開発する切替可能な極性MPOのコネクターはIECの標準のMPOのコネクターの条件に従い、USCONECのMTPのプロ切替可能な極性のコネクターと比較される用具なしの操作および低価格のような利点をある。
*特徴
|
①交換可能な極性MPOのコネクター |
②極性の反転のためのDual-sidedキー |
||||
|
|
|
||||
|
③便利な使用のための用具なしの操作 |
④12繊維のためのそして構成の下のA/Bの極性の交換 |
||||
|
|
|
||||
|
⑤短いブーツ/プッシュ プル タブ、等のようなオプション機能 |
- |
||||
|
|
- |
||||
*適用
1.Data中心部屋の配線。
2.40G/100G光通信システム、QSFPの光学モジュール。
3.Fiber視覚の通信システム、ケーブル・テレビ ネットワーク、電気通信ネットワーク。
4.ローカルエリア・ネットワーク（LANs）、広域ネットワーク（WANs）、FTTx。
* MPOのコネクター変数
|
コネクターのタイプ |
挿入損失 |
リターン・ロス |
|||
|
典型的 |
最高 |
||||
|
MPOのコネクター |
SMの標準 |
0.2dB |
0.75dB |
APC≥60dB |
|
|
低損失SM |
0.1dB |
0.35dB |
|||
|
MMの標準 |
0.2dB |
0.6dB |
PC≥25dB |
||
|
低損失MM |
0.1dB |
0.35dB |
|||
|
男性/女性 |
男性:Pinを使って、女性:Pinなし |
||||
* 3D幾何学的な変数
|
項目 |
最高 |
分 |
||
|
湾曲（mm）の半径 |
X |
2000年 |
-10000 |
|
|
Y |
- |
5 |
||
|
角度（°） |
X |
0.15 |
-0.15 |
|
|
Y （APC） |
8.2 |
7.8 |
||
|
Y （PC） |
0.2 |
-0.2 |
||
|
光学中心（mm）の湾曲の半径 |
- |
1 |
||
|
繊維の高さ（nm） |
3500 |
1000 |
||
|
隣接した繊維（nm）の高さの相違 |
500 |
N/A |
||
|
最高の否定的な同一平面上（nm） |
300 |
N/A |
||
*光ケーブル変数
|
項目 |
変数 |
|||
|
繊維のタイプ |
任意G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
繊維の計算 |
任意8/12/16/24 |
|||
|
強さメンバー |
Aramidヤーン |
|||
|
外のジャケット材料 |
任意LSZH/PVC/TPU |
|||
|
外のジャケットの直径 |
3.0mm |
|||
|
外のジャケット色 |
黄色/オレンジ/緑/Heatherのバイオレット/カスタム化 |
|||
|
引張強さ（長期） |
80N |
|||
|
引張強さ（短期） |
150N |
|||
|
押しつぶしなさい強さ（長期）を |
100N/cm |
|||
|
クラッシュの強さ（短期） |
500N/cm |
|||
|
最低の曲げ半径（原動力） |
20D |
|||
|
最低の曲げ半径（空電） |
10D |
|||
|
実用温度 |
-20~60℃ |
|||
|
保管温度 |
-20~60℃ |
|||
|
火の評価 |
任意OFN/OFNR/OFNP |
|||
|
項目 |
変数 |
|||
|
繊維のタイプ |
任意G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
繊維の計算 |
2~12 |
|||
|
強さメンバー |
Aramidヤーン |
|||
|
外のジャケット材料 |
任意LSZH/PVC/TPU |
|||
|
外のジャケットの直径 |
2.5x5.0mm |
|||
|
外のジャケット色 |
黄色/オレンジ/緑/Heatherのバイオレット/カスタム化 |
|||
|
引張強さ（長期） |
100N |
|||
|
引張強さ（短期） |
200N |
|||
|
押しつぶしなさい強さ（長期）を |
200N/cm |
|||
|
クラッシュの強さ（短期） |
500N/cm |
|||
|
最低の曲げ半径（原動力） |
50mm |
|||
|
最低の曲げ半径（空電） |
30mm |
|||
|
実用温度 |
-20~60℃ |
|||
|
保管温度 |
-20~60℃ |
|||
|
火の評価 |
任意OFN/OFNR/OFNP |
|||
*コネクター収容色の選択
|
MPOのコネクター |
||||
|
SM |
緑 |
黄色 |
||
|
基本色数PANTONE 2270Cを |
基本色数PANTONE 100Cを |
|||
|
|
|
|||
|
MM |
ベージュ色 |
水 |
||
|
基本色数PANTONE 7534Cを |
基本色数PANTONE 2226Cを |
|||
|
|
|
|||
|
バイオレット |
- |
|||
|
基本色数PANTONE 7641Cを |
||||
|
|
||||
*ブーツの選択
|
MPOのブーツ |
||||
|
タイプ |
指定 |
適当なケーブル |
映像 |
デッサン |
|
円形のブーツ |
3.0のブーツの長さ33mm |
3.0/3.2 |
|
|
|
3.0のブーツの長さ17mm |
3.0/3.2 |
|
|
|
|
4.0のブーツの長さ33mm |
3.8/4.0 |
|
|
|
|
正方形のブーツ |
3.0のブーツの長さ25mm |
3.0/3.2 |
|
|
|
4.0のブーツの長さ17mm |
3.8/4.0 |
|
|
|
|
リボン・ケーブルのブーツ |
2.5*5.0ブーツの長さ22mm |
2.5*5.0 |
|
|
|
裸のリボン繊維のブーツ |
裸のリボン繊維のブーツの長さ19mm |
裸のリボン繊維 |
|
|
*交換可能な極性操作
*極性の選択
|
12Fパッチ・コード |
||||
|
|
*プロダクト包装
|
|
|
|
厚くされた帯電防止袋 |
厚くされたカートン |
*工場強さ
|
特殊化: JFOPTは10年間以上MPOのジャンパーの生産に焦点を合わせた。一流のブランド装置（SUMIX/JRG/OPTOTEST）の専門の技術そしてフル セットを使うと、それは良質の、高性能MPOのジャンパーを作り出すことができる。 |
|
||||
|
生産力: JFOPTに5つのMPOの生産ラインがあり、顧客需要に応じるようにたくさんのMPOのトランク ケーブルの急速で、有効な生産がする。 |
|
||||
|
品質管理: JFOPTはあらゆる段階で厳密な品質管理の手段を、原料の調達からの専門の質の点検および監視の工程に、実行する。私達は製品品質を保障するために100%の3D干渉計のtesting/IL&RLtesting/end表面点検を行なう。 |
|
||||
|
標準の配置: JFOPTは作り出すことができ、厳しくに従ってMPOのジャンパーの生産標準を実行することは製品の一致性および性能の安定性を保障することをユーザーのニーズ。 |
|
||||
|
技術革新: JFOPTは技術革新に焦点を合わせ、専門R & Dのチームが絶えず最新機能および高性能のMPOのジャンパーを開発するある。 |
|
||||
|
サービスおよびテクニカル サポート: JFOPTは広範囲のプリセールそして売り上げ後のサービスを、技術的な相談、顧客の必要性を満たし、顧客満足を保障するプロダクト推薦、アフターセールスの維持、等を含んで、提供する。 |
|
||||
*頻繁なQ&A
1.What問題はMPOのジャンパーをカスタマイズした場合考慮されるべきであるか。
ジャンパーの長さ/ケーブル材料/繊維のタイプおよび繊維の計算/オス型またはメス型 コネクタ/挿入損失の標準/色の条件/ラベルおよびカスタム化の要求。
2.How私達は私達のMPOのジャンパーのための安定した変数を保障するか。
JFOPTのMPOのジャンパーは100%の3D干渉計のテストおよび100% IL&RLのテストを経、安定した変数を保障する。
3.Whatは私達の配達調達期間であるか。
私達に30,000+ MPOのコネクターの月例生産能力があり、敏速な配達を保障する。
他のMPO関連のプロダクトが私達提供する4.Whatか。
MPOのジャンパーに加えて、私達はまたMPOのループバック、MPOの減衰器、女性のアダプター、MTのジャンパーおよび他のMPO関連のプロダクトへのMPOの男性を作り出す。
