起源の場所:
中国
ブランド名:
JFOPT
証明:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
モデル番号:
MPO 12Cの装甲のOM3/4/5 Aque/すみれ色/ライム グリーン
私達に連絡しなさい

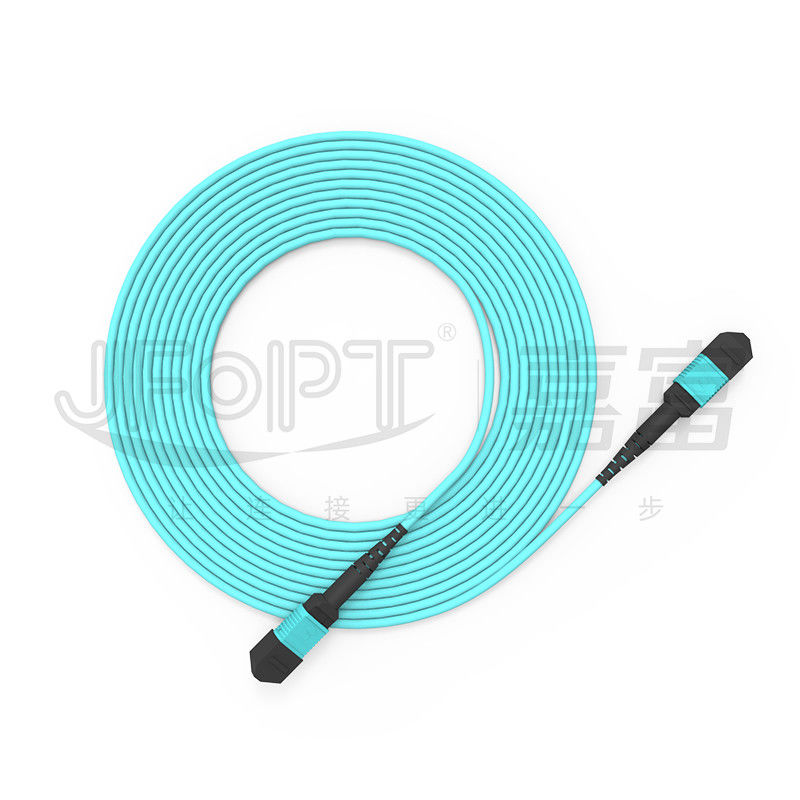

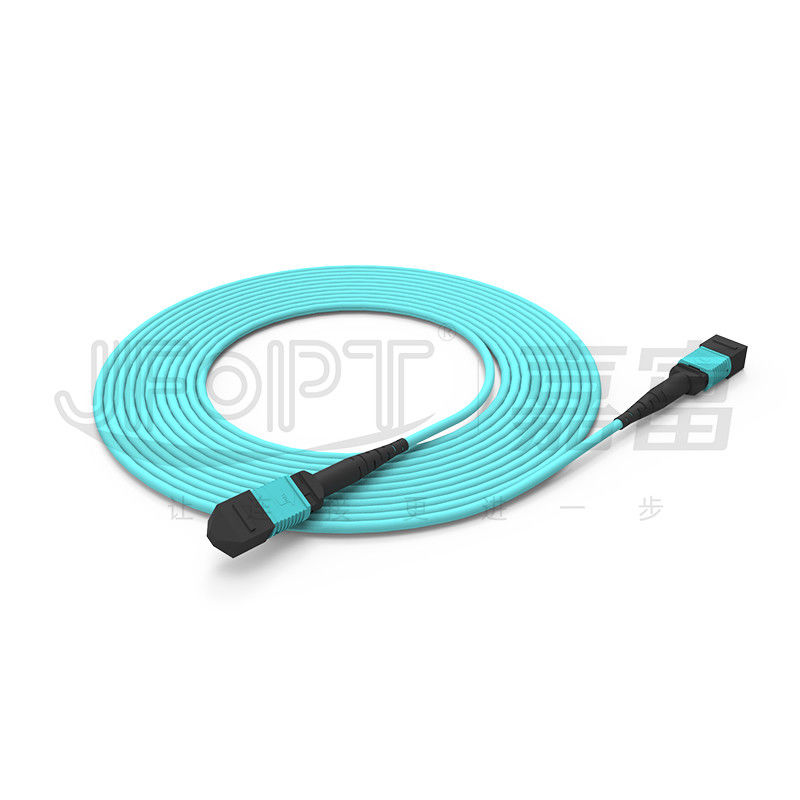

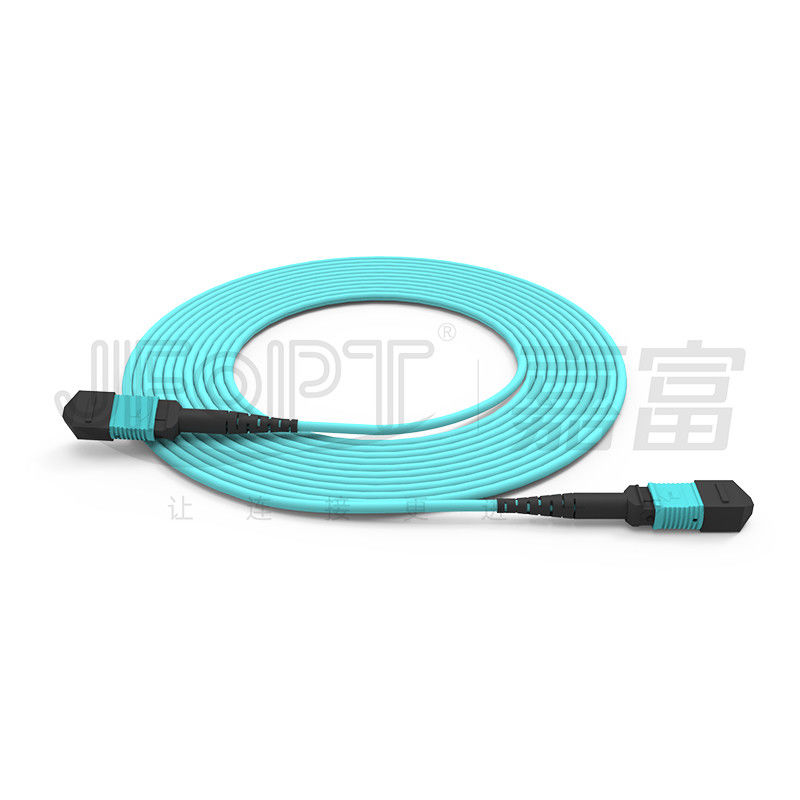

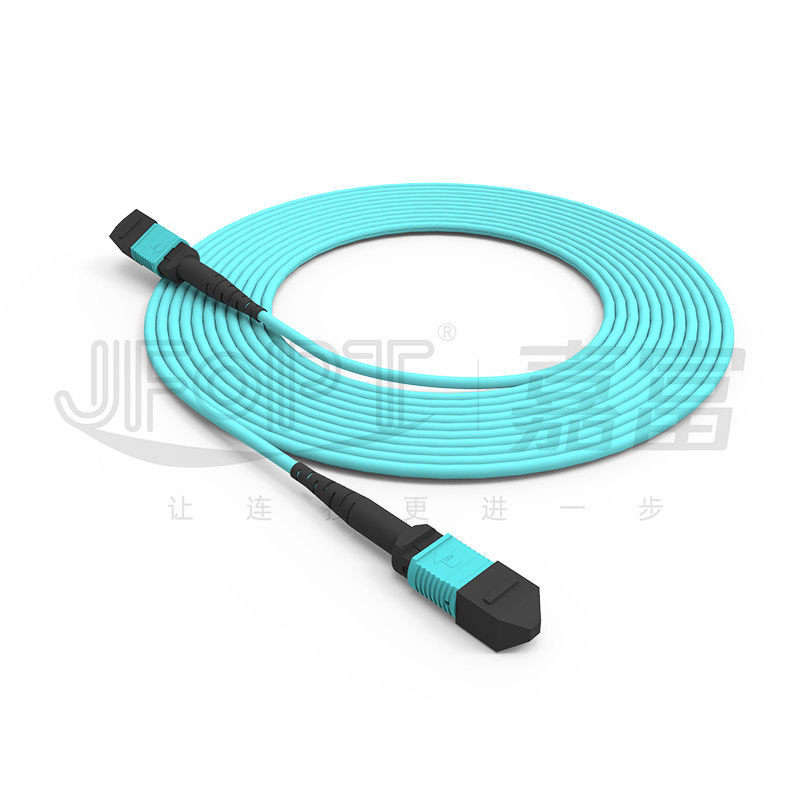

MPOの装甲トランク ケーブル12繊維装甲ミニ ケーブルのOM3/OM4/OM5水/すみれ色/ライム グリーン

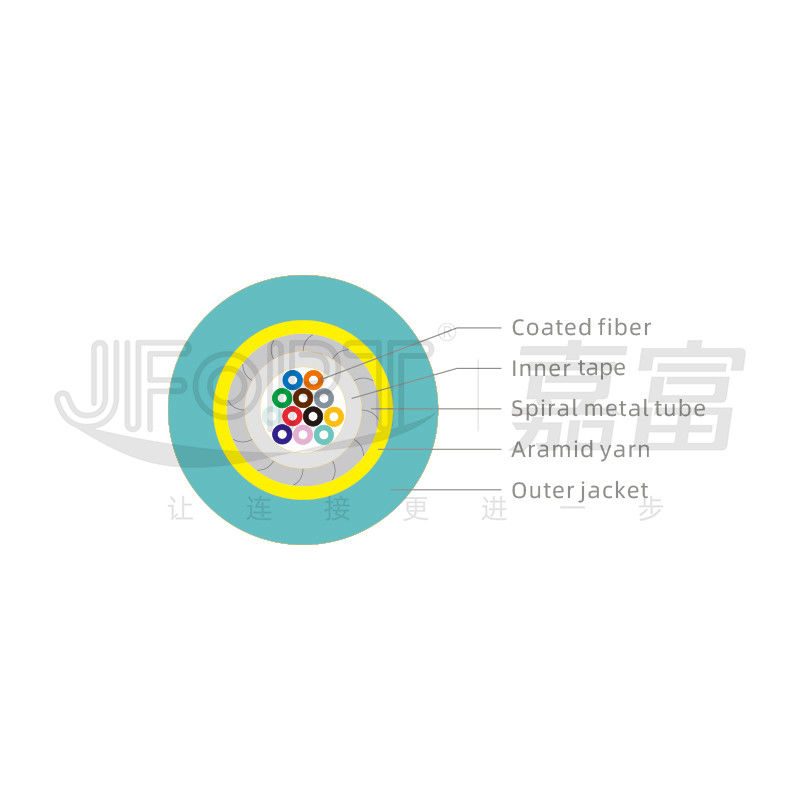

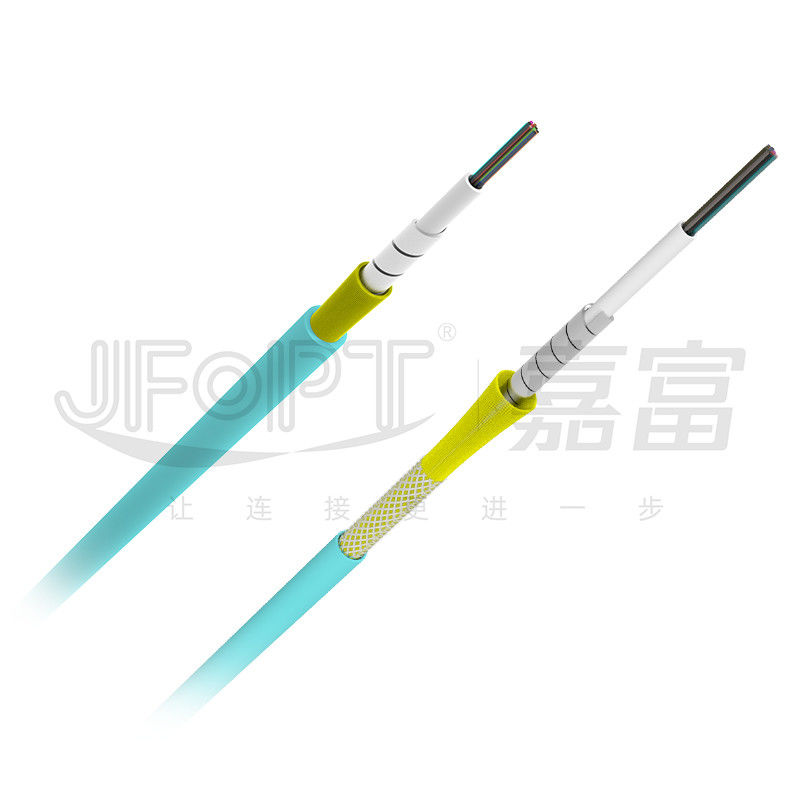

MPOの装甲トランク ケーブルは螺線形の装甲の単層か螺線形の装甲および金属のブレードの組合せと形成することができる装甲ミニ ケーブルを利用する。規則的な小型トランク ケーブルの特徴に加えて、装甲MPOのトランク ケーブルは柔軟性を維持している間ケーブルの機械性能を、抗張および耐圧強度を含んで、高める。MPOのトランク ケーブルで使用されるマルチモード・ファイバに狭い場所で優秀なくねりの抵抗があり、安定したデータ伝送を保障する。JFOPTはあなたの特定の必要性を満たすためにさまざまなケーブル長およびタイプとのカスタマイズされたサービスを提供する。
*特徴
|
①高められたケーブルの圧縮および引張強さのための装甲層をもたらす |
②改善された伝達安定性のためのくねり無感覚な繊維 |
||||
|
|
|
||||
|
③交換可能な極性MPOのコネクターを提供する |
④コネクター ハウジングのために利用できる多数色 |
||||
|
|
|
||||
|
⑤操作の時間を減らす速く、容易な取付け |
⑥100%の工場終了および伝達性能を保障するためにテスト |
||||
|
|
|
||||
*適用
1.Data中心部屋の配線。
2.40G/100G光通信システム、QSFPの光学モジュール。
3.Fiber視覚の通信システム、ケーブル・テレビ ネットワーク、電気通信ネットワーク。
4.ローカルエリア・ネットワーク（LANs）、広域ネットワーク（WANs）、FTTx。
* MPOのコネクター変数
|
コネクターのタイプ |
挿入損失 |
リターン・ロス |
|||
|
典型的 |
最高 |
||||
|
MPOのコネクター |
SMの標準 |
0.2dB |
0.75dB |
APC≥60dB |
|
|
低損失SM |
0.1dB |
0.35dB |
|||
|
MMの標準 |
0.2dB |
0.6dB |
PC≥25dB |
||
|
低損失MM |
0.1dB |
0.35dB |
|||
|
男性/女性 |
男性:Pinを使って、女性:Pinなし |
||||
* 3D幾何学的な変数
|
項目 |
最高 |
分 |
||
|
湾曲（mm）の半径 |
X |
2000年 |
-10000 |
|
|
Y |
- |
5 |
||
|
角度（°） |
X |
0.15 |
-0.15 |
|
|
Y （APC） |
8.2 |
7.8 |
||
|
Y （PC） |
0.2 |
-0.2 |
||
|
光学中心（mm）の湾曲の半径 |
- |
1 |
||
|
繊維の高さ（nm） |
3500 |
1000 |
||
|
隣接した繊維（nm）の高さの相違 |
500 |
N/A |
||
|
最高の否定的な同一平面上（nm） |
300 |
N/A |
||
*単一の装甲単一の外装ケーブル変数
|
項目 |
変数 |
|||
|
繊維のタイプ |
任意G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
繊維の計算 |
2~12 |
24 |
||
|
Armoringの文書 |
ステンレス鋼 |
|||
|
Armoringの外の直径 |
2.1~2.2mm |
3.6~3.7mm |
||
|
Armoringの厚さ |
0.25~0.28mm |
0.25~0.28mm |
||
|
外の外装の直径 |
3.0±0.1mm |
4.5±0.1mm |
||
|
外の外装材料 |
任意LSZH/TPU |
|||
|
外の外装色 |
黄色/オレンジ/ライム グリーン/Heatherのバイオレット/習慣 |
|||
|
引張強さ（長期） |
500N |
200N |
||
|
引張強さ（短期） |
800N |
600N |
||
|
押しつぶしなさい抵抗（長期）を |
800N/cm |
200N/cm |
||
|
クラッシュの抵抗（短期） |
1200N/cm |
600N/cm |
||
|
最低の曲げ半径（原動力） |
20D |
|||
|
最低の曲げ半径（空電） |
10D |
|||
|
実用温度 |
-20~60℃ |
|||
|
保管温度 |
-20~60℃ |
|||
|
火の評価 |
任意OFN/OFNR/OFNP |
|||
*二重装甲二重外装ケーブル変数
|
項目 |
変数 |
|||
|
繊維のタイプ |
任意G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
繊維の計算 |
2~12 |
24 |
||
|
内部外装の外の直径 |
1.4±0.1mm |
3.0±0.2mm |
||
|
内部外装材料 |
LSZH |
|||
|
Armoringの文書 |
ステンレス鋼 |
|||
|
Armoringの外の直径 |
2.0±0.1mm |
4.0±0.2mm |
||
|
Armoringの厚さ |
0.25~0.28mm |
0.4~0.43mm |
||
|
編む層 |
ステンレス鋼 |
|||
|
外の外装の直径 |
3.0±0.1mm |
6.0±0.3mm |
||
|
外の外装材料 |
任意LSZH/TPU |
|||
|
外の外装色 |
黄色/オレンジ/ライム グリーン/Heatherのバイオレット/習慣 |
|||
|
引張強さ（長期） |
150N |
600N |
||
|
引張強さ（短期） |
300N |
1000N |
||
|
耐圧強度 |
3000N/10cm |
|||
|
最低の曲げ半径（原動力） |
60D |
|||
|
最低の曲げ半径（空電） |
30D |
|||
|
実用温度 |
-40~80℃ |
|||
|
保管温度 |
-40~80℃ |
|||
|
火の評価 |
任意OFN/OFNR/OFNP |
|||
*コネクター色の選択
|
MPOのコネクター |
||||
|
SM |
緑 |
黄色 |
||
|
基本色数PANTONE 2270Cを |
基本色数PANTONE 100Cを |
|||
|
|
|
|||
|
MM |
ベージュ色 |
水 |
||
|
基本色数PANTONE 7534Cを |
基本色数PANTONE 2226Cを |
|||
|
|
|
|||
|
バイオレット |
- |
|||
|
基本色数PANTONE 7641Cを |
||||
|
|
||||
*ブーツの選択
|
MPOのブーツ |
||||
|
タイプ |
指定 |
適当なケーブル |
映像 |
デッサン |
|
円形のブーツ |
3.0のブーツの長さ33mm |
3.0/3.2 |
|
|
|
3.0のブーツの長さ17mm |
3.0/3.2 |
|
|
|
|
4.0のブーツの長さ33mm |
3.8/4.0 |
|
|
|
|
正方形のブーツ |
2.0のブーツの長さ25mm |
3.0/3.2 |
|
|
|
3.0のブーツの長さ25mm |
3.0/3.2 |
|
|
|
|
4.0のブーツの長さ17mm |
3.8/4.0 |
|
|
|
|
リボン・ケーブルのブーツ |
2.5*5.0ブーツの長さ22mm |
2.5*5.0 |
|
|
|
裸のリボン繊維のブーツ |
裸のリボン繊維のブーツの長さ19mm |
裸のリボン繊維 |
|
|
|
引きタブ |
すべてのブーツのための自在継手 |
自在継手 |
|
|
*極性の選択
|
12Fパッチ・コード |
||||
|
|
*プロダクト包装
|
|
|
|
厚くされた帯電防止袋 |
厚くされたカートン |
*工場強さ
|
専門: JFOPTは10年間以上MPOのジャンパーの生産に焦点を合わせた。一流のブランド装置（SUMIX/JRG/OPTOTEST）の専門の技術そしてフル セットを使うと、それは良質の、高性能MPOのジャンパーを作り出すことができる。 |
|
||||
|
生産力: JFOPTに5つのMPOの生産ラインがあり、顧客需要に応じるようにたくさんのMPOのトランク ケーブルの急速で、有効な生産がする。 |
|
||||
|
品質管理: JFOPTはあらゆる段階で厳密な品質管理の手段を、原料からの専門の質の点検および監視の工程に、実行する。私達は100%の3D干渉計のテスト/リターン・ロスのテスト/製品品質を保障するために終り表面点検を行なう。 |
|
||||
|
標準の配置: JFOPTは作り出すことができ、厳しくに従ってMPOのジャンパーの生産標準を実行することは製品の一致性および性能の安定性を保障することをユーザーのニーズ。 |
|
||||
|
技術革新: JFOPTは技術革新に焦点を合わせ、専門R & Dのチームが絶えず最新機能および高性能のMPOのジャンパーを開発するある。 |
|
||||
|
サービスおよびテクニカル サポート: JFOPTは広範囲のプリセールそして売り上げ後のサービスを、技術的な相談、顧客の必要性を満たし、顧客満足を保障するプロダクト推薦、アフターセールスの維持、等を含んで、提供する。 |
|
||||
*頻繁なQ&A
1.What問題は払われるMPOのジャンパーをカスタマイズする時に注意をべきであるか。
中心/コネクターの男性/女性/挿入物の損失の標準/色/ラベルおよび他のカスタマイズされた条件のMPOのジャンパーの長さ/ケーブル材料/繊維のタイプおよび数。
2.How私達のMPOのジャンパーを安定した変数を保障するためにするか。
JFOPTのMPOのジャンパー100%は3D干渉テストに合格し、100%は安定した変数を保障するために挿入リターン・ロス テストに合格した。
3.Our調達期間か。
私達は十分にあなたの速い郵送物を保証できる1ヶ月あたりの30000+ MPOのコネクターを作り出してもいい。
他のMPO派生的なプロダクトが私達する4.Whatか。
私達はまたMPOの遮断器/MPO attenuator/MPOの男性に女性の転移connector/MTのジャンパー線のようなMPOの関連製品を作り出してもいい。
