起源の場所:
中国
ブランド名:
JFOPT
証明:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
モデル番号:
MTP - LC 24 -中心3.0mmの2.0mm LCのコネクターとのOM4ファン・アウト
私達に連絡しなさい

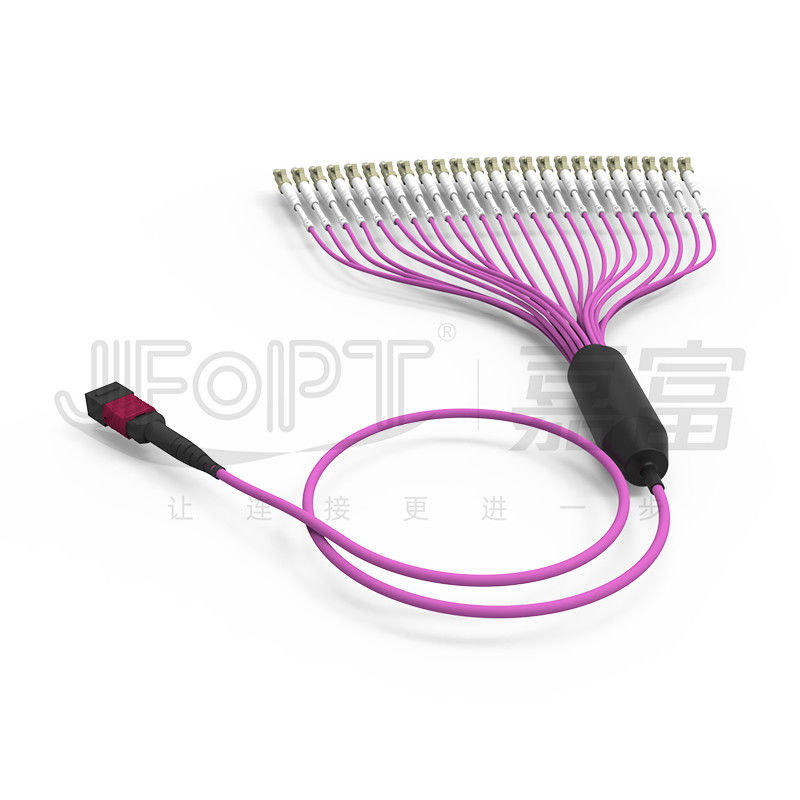

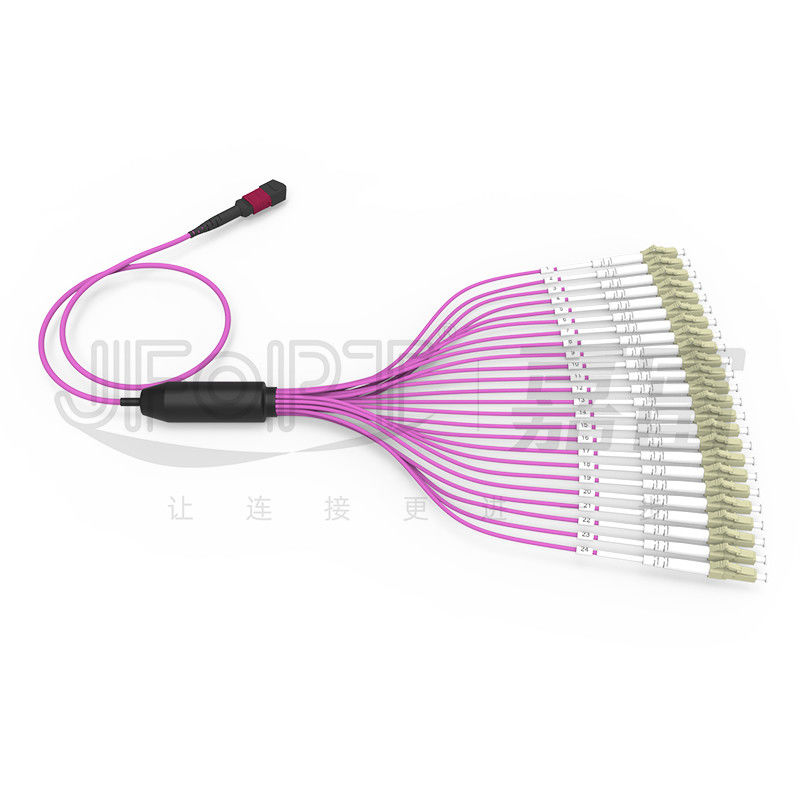

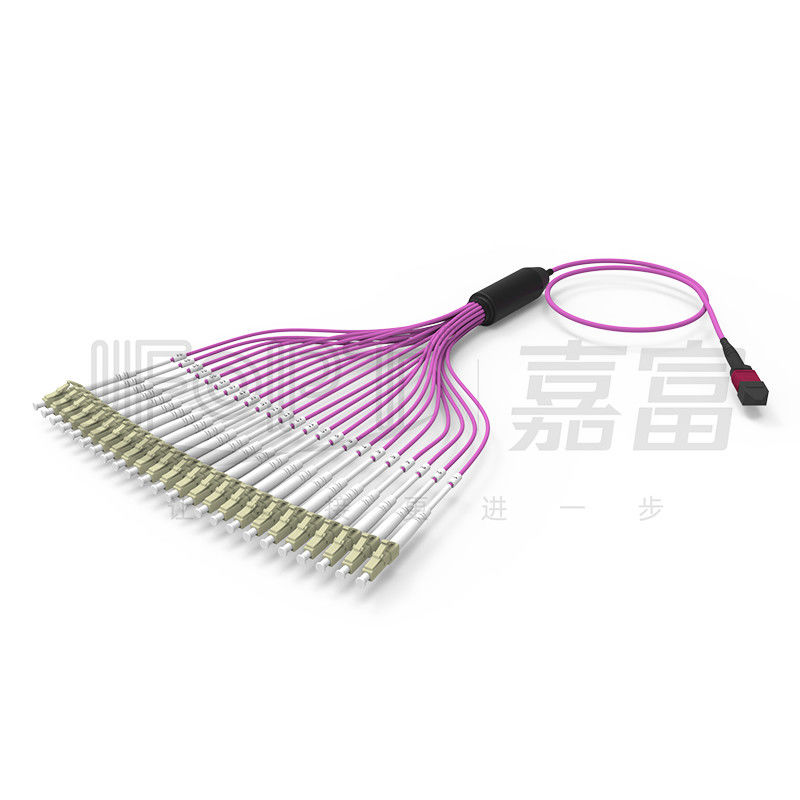

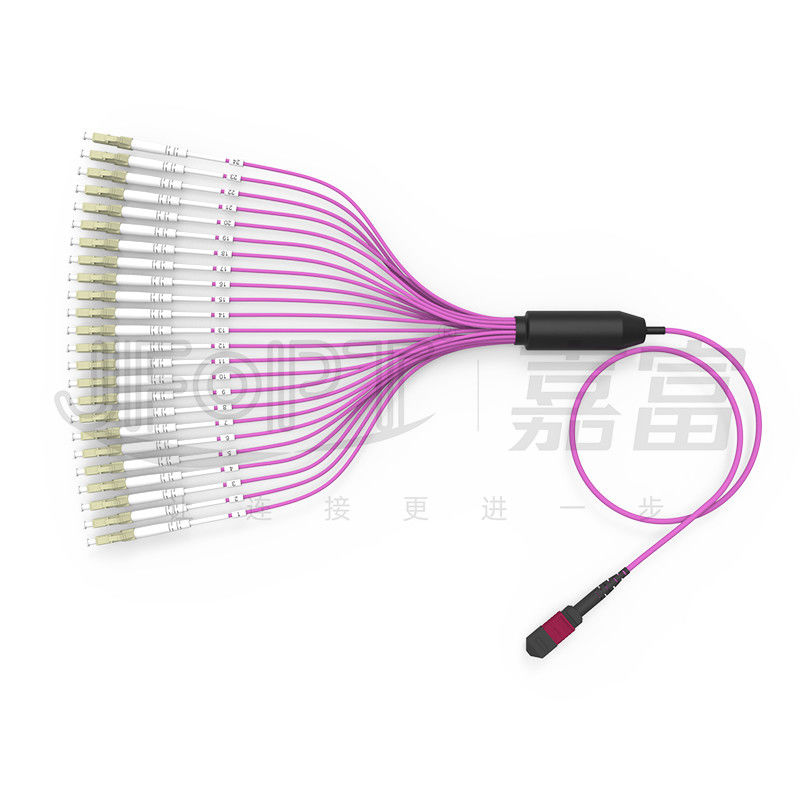

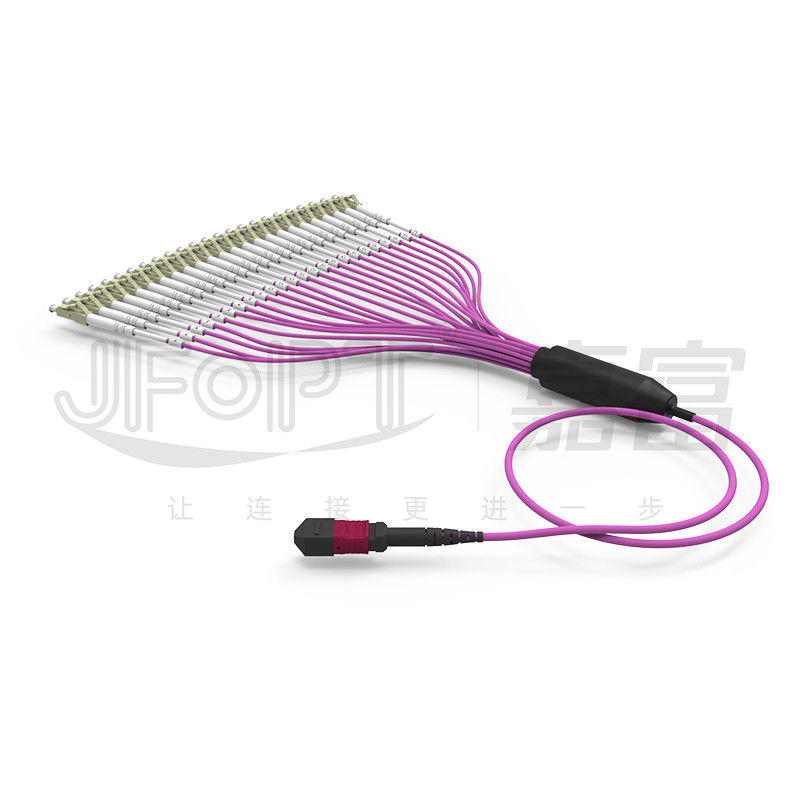

MTP - LC 24は3.0mmの2.0mm LCの枝MTPパッチ・コードが付いているOM4小型円形ケーブルの芯を取る
このMTP-LCの24中心のファン・アウト ジャンパー線に1つの端の単一MTPのコネクターがあり、24中心小型ケーブルが付いているもう一方の端の24の個々のLCのコネクターに直接、分岐する。ファン・アウト キットおよびMTPのコネクターは両方JFOPTの工場で前終わる。このジャンパー線は一度取付けられているプラグ アンド プレイ解決を提供する10G複式アパートのジャンパーが付いている背骨40G/100Gのジャンパーを相互に連結するための理想的な選択である。JFOPTによって使用されるMTPのコネクターは本物米国Conecの部品であり、LCの端は真新しいPEI材料となされる。繊維およびフェルールはYOFC/CORNING/CCTCのような有名な企業のブランドによって供給される。
*特徴
|
①本物米国Conec MTPのコネクター |
②2.0mmの枝袖の構造が付いている3.0mmの小型ケーブル |
||||
|
|
|
||||
|
③安定した性能のためのカスタマイズ可能な枝長さ |
④枝キットのカスタム化の選択:材料/長さ/外の直径/コネクターのタイプ |
||||
|
|
|
||||
*適用
1.Data中心ネットワークのケーブルで通信すること。
2.40G/100G光通信システム、QSFPの光学モジュール。
3.Fiber視覚の通信システム、ケーブル・テレビ ネットワーク、電気通信ネットワーク。
4.ローカルエリア・ネットワーク（LANs）、広域ネットワーク（WANs）、FTTx。
* MTPのコネクター変数
|
コネクターのタイプ |
挿入損失 |
リターン・ロス |
|||
|
典型的 |
最高 |
||||
|
MTPのコネクター |
SMの標準 |
0.25dB |
0.5dB |
APC≥60dB |
|
|
低損失SM |
0.12dB |
0.25dB |
|||
|
MMの標準 |
0.2dB |
0.45dB |
PC≥25dB |
||
|
低損失MM |
0.12dB |
0.25dB |
|||
|
男性/女性 |
男性:Pinを使って、女性:Pinなし |
||||
* LCのコネクター変数
|
コネクターの特徴 |
コネクターのタイプ |
LC |
|||
|
端の表面タイプ |
単一mod:多重モードUPC/APC:UPC |
||||
|
フェルールのタイプ |
A - 等級のジルコニアの陶磁器のフェルール |
||||
|
コネクター色 |
青/緑/ベージュ色/水/バイオレット/ライム グリーン |
||||
|
挿入損失 |
≤0.3dB/≤0.2dB/≤0.15dB |
||||
|
リターン・ロス |
単一モード:UPC≥50dB;APC≥60dB;多重モード:≥25dB |
||||
|
反復性 |
≤0.2dB |
||||
|
互換性 |
≤0.2dB |
||||
* 3D幾何学的な変数
|
項目 |
最高 |
分 |
||
|
湾曲（mm）の半径 |
X |
2000年 |
-10000 |
|
|
Y |
- |
5 |
||
|
角度（°） |
X |
0.15 |
-0.15 |
|
|
Y （APC） |
8.2 |
7.8 |
||
|
Y （PC） |
0.2 |
-0.2 |
||
|
光学中心（mm）の湾曲の半径 |
- |
1 |
||
|
繊維の高さ（nm） |
3500 |
1000 |
||
|
隣接した繊維（nm）の高さの相違 |
500 |
N/A |
||
|
最高の否定的な同一平面上（nm） |
300 |
N/A |
||
*ケーブル変数
|
プロジェクト |
変数 |
|||
|
繊維のタイプ |
任意:G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
繊維の計算 |
任意:8/12/16/24 |
|||
|
強さメンバー |
Aramidヤーン |
|||
|
外のジャケット材料 |
任意:LSZH/ポリ塩化ビニール/TPU |
|||
|
外のジャケットの直径 |
3.0mm |
|||
|
外のジャケット色 |
習慣 |
|||
|
引張強さ（長期） |
80N |
|||
|
引張強さ（短期） |
150N |
|||
|
押しつぶしなさい抵抗（長期）を |
100N/cm |
|||
|
クラッシュの抵抗（短期） |
500N/cm |
|||
|
最低の曲げ半径（原動力） |
20D |
|||
|
最低の曲げ半径（空電） |
10D |
|||
|
実用温度 |
-20~60℃ |
|||
|
保管温度 |
-20~60℃ |
|||
|
火の評価 |
任意:OFN/OFNR/OFNP |
|||
*コネクター収容色選択
|
MTPのコネクター |
||||
|
SM |
緑 |
黄色 |
||
|
基本色数PANTONE 346Cを |
基本色数PANTONE 106Cを |
|||
|
|
|
|||
|
MM |
ベージュ色 |
黒い |
||
|
基本色数PANTONE 7534Uを |
基本色数PANTONE黒6Cを |
|||
|
|
|
|||
|
水 |
Heatherのバイオレット |
|||
|
基本色数PANTONE 310Cを |
基本色数PANTONE 1905Cを |
|||
|
|
|
|||
|
バイオレット |
マゼンタ |
|||
|
基本色数PANTONE 2587Cを |
基本色数PANTONE 208Cを |
|||
|
|
|
|||
|
ライム グリーン |
|
|||
|
基本色数PANTONE 375Cを |
||||
|
|
||||
*枝キットの選択
|
|
|
|
主要なケーブルの除去の構造 |
|
|
|
|
|
等しい長さのファン・アウト |
等しくない長さのファン・アウト |
|
|
|
|
各枝0.9mm |
|
|
|
|
|
各枝2.0/3.0mm |
|
*極性の選択
|
|
|
MPO |
|
|
|
LC |
*プロダクト包装
|
|
|
|
厚くされた帯電防止袋 |
厚くされたカートン |
*工場強さ
|
特殊化: JFOPTは専門的知識の10年以上MTPのジャンパーの生産に、焦点を合わせて、最高装置（SUMIX/JRG/OPTOTEST）の大ぞろいは、良質および高性能MTPのジャンパーを作り出すことができる。 |
|
||||
|
生産力: JFOPTに5つのMTP生産ラインおよび装置があり、顧客需要に応じることを多数のMTPのジャンパーの速く、有効な生産を可能にする。 |
|
||||
|
QC: JFOPTは原料の調達からの工程にあらゆる段階で専門の質のテストおよび監視を含む厳密な品質管理の手段を、実行する。私達は100%の3D干渉のテスト、挿入損失のテストおよび製品品質を保障するために終り表面点検を行なう。 |
|
||||
|
標準的な開発: JFOPTは顧客の要求に従ってMTPのジャンパーの生産標準に成長し、厳しく付着でき製品の一致性および性能の安定性を保障する。 |
|
||||
|
技術革新: JFOPTは技術革新を強調し、絶えず高度を開発し、MTPのジャンパーを高行っている専門R & Dのチームがある。 |
|
||||
|
サービスおよびテクニカル サポート: JFOPTは広範囲のプリセールそして売り上げ後のサービスを、技術的な相談、顧客の必要性を満たし、顧客満足を保障するプロダクト推薦および後販売修理を含んで、提供する。 |
|
||||
*頻繁なQ&A
1.WhatはMTPのジャンパーをカスタマイズした場合考慮されるべきであるか。
MTPのジャンパー/ケーブル材料/繊維のタイプおよび繊維の計算/男性か女性/挿入損失のの長さ指定/色の好み/分類の条件およびカスタム化。
2.How私達は私達のMTPのジャンパーの安定性を保障するか。
JFOPTのMTPのジャンパーは100%の3D干渉のテストおよび変数安定性を保障するために100% IL&RLのテストを経る。
3.Our配達調達期間か。
私達に30,000+ MTPのコネクターの月例生産能力があり、あなたの順序の敏速な配達を保障する。
他のMTP派生的なプロダクトが私達提供する4.Whatか。
私達はまた他のMTP関連のプロダクト間のをMTPのループバック/MTPの減衰器/MTPの男女のアダプターそしてMTのジャンパー/製造する。
