起源の場所:
中国
ブランド名:
JFOPT
証明:
Product: CE/UL/ROHS/REACH Company: ISO9001/ISO14001
モデル番号:
JFOC-GJDFJV/GJDFJH/GJDFJU
私達に連絡しなさい

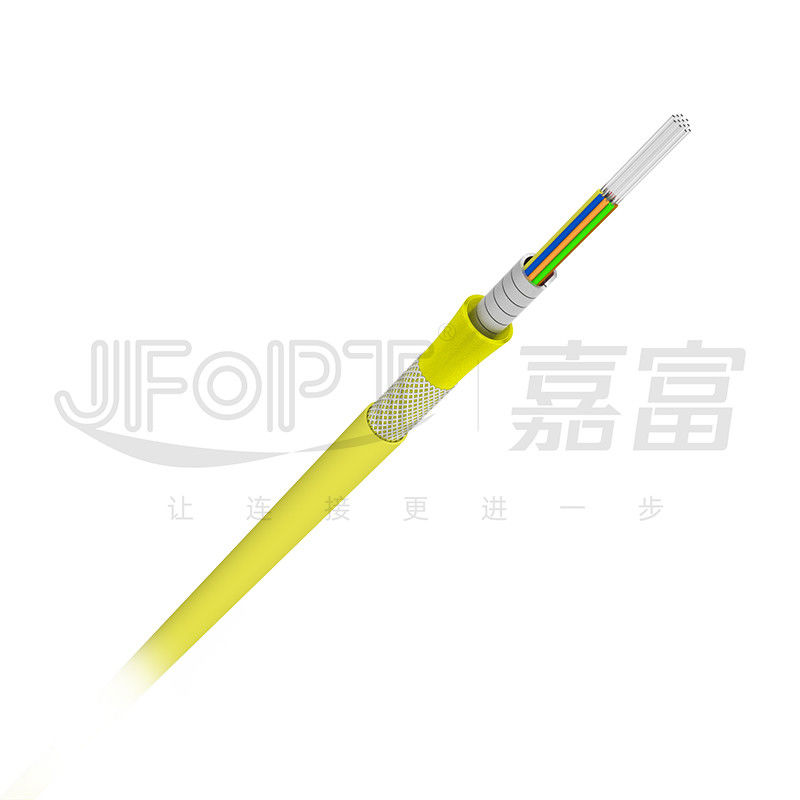

装甲構造との二重装甲ブレイクアウト繊維の光ケーブル0.6mm副ケーブル/小型は前終えることができる
ブレイクアウト ケーブル（内部の0.6mmのジャケットの二重装甲）は伝達媒体として0.6mm堅緩衝された繊維から成っている。次に繊維の中心はaramidの層に先行しているステンレス鋼の組みひものステンレス鋼の装甲管および外の層と包まれる。ケーブルはPVC/LSZH/TPUのジャケットによって最終的に突き出たある。それは繊維光学ネットワーク、データ センタ、コミュニケーション部屋および分岐が要求される他の場所で分岐の多数の関係ラインのために使用される。
*製品の機能
|
①より小さい外の直径が付いている全面的な装甲構造、 |
②圧縮の抵抗、齧歯動物の保護およびねじりの抵抗のための二重層の装甲 |
|
|
|
|
③質を保障するステンレス鋼の装甲および新しく物質的なジャケット |
④単一管のマルチコアの構造、救う設置スペース |
|
|
|
*適用
1.Data中心。
2.Optical通信システム。
通信設備の3.Interconnection。

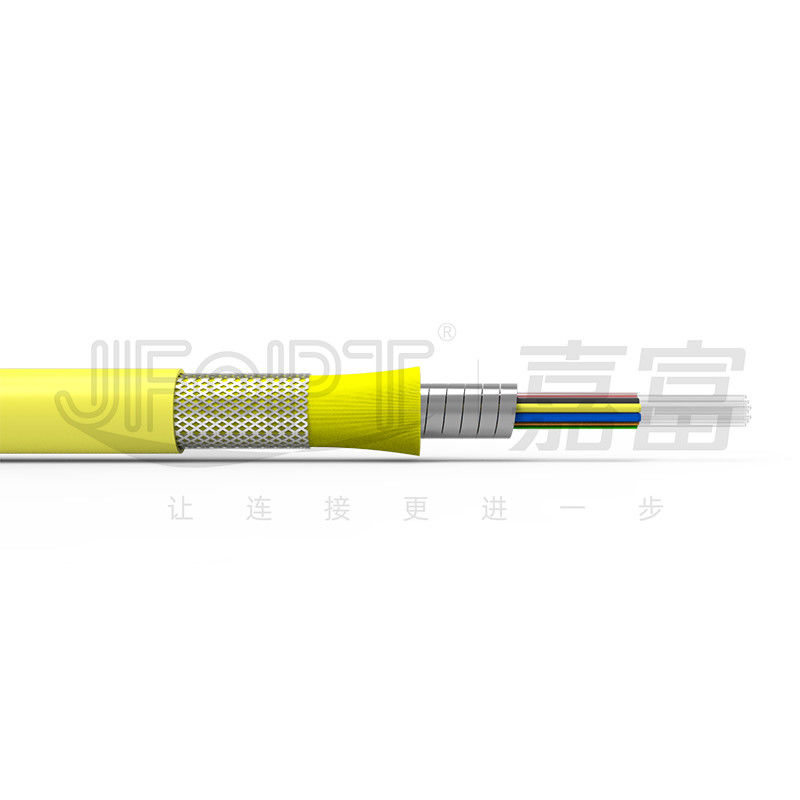

*構造の提示
*ケーブル変数
|
項目 |
変数 |
||||||
|
繊維の計算 |
2 |
4 |
6 |
8 |
12 |
||
|
堅い緩衝 |
直径 |
0.6±0.1mm |
|||||
|
材料 |
ポリ塩化ビニール |
||||||
|
螺線形の金属の管 |
内部の直径 |
1.35±0.05mm |
1.8±0.1mm |
2.15±0.1mm |
3.1±0.1mm |
||
|
外の直径 |
1.85±0.05mm |
2.35±0.1mm |
2.75±0.1mm |
3.9±0.1mm |
|||
|
ギャップ |
0.15±0.05mm |
0.3±0.05mm |
0.3±0.1mm |
||||
|
材料 |
SUS204 |
||||||
|
ステンレス鋼のブレード |
材料 |
SUS304 |
|||||
|
外のジャケット |
直径 |
3.0±0.1mm |
4.0±0.1mm |
4.5±0.1mm |
4.5±0.2mm |
6.0±0.3mm |
|
|
材料 |
PVC/LSZH/TPU |
||||||
|
色 |
SM、MMのための灰色のための青、またはカスタマイズされる |
||||||
*機械性能
|
項目 |
変数 |
||||||
|
繊維の計算 |
2 |
4 |
6 |
8 |
12 |
||
|
ケーブルWeight/kg/km |
15 |
24 |
30 |
30 |
45 |
||
|
引張強さ（長期） /N |
100 |
300 |
300 |
400 |
600 |
||
|
引張強さ（短期） /N |
200 |
500 |
600 |
800 |
800 |
||
|
抵抗/N/10cmを押しつぶしなさい |
3000 |
||||||
|
最少曲げ半径（動的） /mm |
60D |
||||||
|
Min.Bendingの半径（静的な） /mm |
30D |
||||||
|
作動Temperature/℃ |
ポリ塩化ビニール ジャケット-20 | +70ポリ塩化ビニールLSZHおよびTPUのジャケット-40 | +80 |
||||||
|
店Temperature/℃ |
-40 | +80 |
||||||
*繊維変数
|
単一モード |
|||||||
|
項目 |
単位 |
G.652D |
G.657A1 |
G.657A2 |
|||
|
モード分野直径 |
1310nm |
μm |
9.1±0.4 |
8.8±0.4 |
8.8±0.4 |
||
|
1550nm |
μm |
10.4±0.5 |
9.8±0.5 |
9.8±0.5 |
|||
|
クラッディングの直径 |
μm |
125±1.0 |
125±0.7 |
125±0.7 |
|||
|
クラッディングの非環状 |
% |
≤1.0 |
≤0.7 |
≤0.7 |
|||
|
Core-Cladding同心性の間違い |
μm |
≤0.6 |
≤0.5 |
≤0.5 |
|||
|
コーティングの直径 |
μm |
245±7.0 |
245±5.0 |
245±5.0 |
|||
|
コーティングの非環状 |
% |
≤6.0 |
≤6.0 |
≤6.0 |
|||
|
クラッディング コーティングの同心性の間違い |
μm |
≤12.0 |
≤12.0 |
≤12.0 |
|||
|
ケーブルの遮断波長 |
nm |
λcc≤1260 |
λcc≤1260 |
λcc≤1260 |
|||
|
減少係数 |
1310nm |
dB/km |
≤0.40 |
≤0.35 |
≤0.35 |
||
|
1550nm |
dB/km |
≤0.30 |
≤0.21 |
≤0.21 |
|||
|
多重モード |
|||||||
|
項目 |
単位 |
62.5/125 |
50/125 |
OM3-150 |
OM3-300 |
OM4 |
|
|
棒径 |
μm |
62.5±2.5 |
50±2.5 |
50±2.5 |
50±2.5 |
50±2.5 |
|
|
クラッディングの直径 |
μm |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
|
|
中心の同心性の間違い |
% |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
|
|
クラッディングの非環状 |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
Core-Cladding同心性の間違い |
μm |
≤1.5 |
≤1.5 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
コーティングの直径 |
μm |
245±7.0 |
245±7.0 |
245±7.0 |
245±7.0 |
245±7.0 |
|
|
コーティングの非環状 |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
|
|
クラッディング コーティングの同心性の間違い |
μm |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
|
|
OFLの帯域幅 |
850nm |
MHz·km |
≥160 |
≥500 |
≥700 |
≥1500 |
≥3500 |
|
1300nm |
MHz·km |
≥500 |
≥500 |
≥500 |
≥500 |
≥500 |
|
|
減少係数 |
850nm |
dB/km |
≤3.0 |
≤2.5 |
≤2.3 |
≤2.3 |
≤2.3 |
|
1300nm |
dB/km |
≤1.0 |
≤0.7 |
≤0.6 |
≤0.6 |
≤0.6 |
|
*プロダクト包装
|
|
|
|
ドラムで詰められる |
密封されるドラム |
*工場強さ
|
専門知識: JFOPTに専門R & Dのチーム、生産技術および装置が異なった環境および条件の必要性を満たす良質ケーブルを作り出すある。 |
|
||||
|
生産力: JFOPTに40台の屋内装甲ケーブルの製造業機械があり、大規模な装甲ケーブル順序の時機を得た配達を保障する。専門の生産ラインおよび装置を使うと、私達は効率的に顧客需要に応じるためにたくさんのケーブルを作り出してもいい。 |
|
||||
|
品質管理: JFOPTは厳密な品質管理の手段を実行する。原料および入って来る点検に加えて、工程は堅緩衝、螺線形にarmoring、および外におおうことのようなさまざまな部品のための自動化された質の試験制度を組み込む。すべての生産の試験装置は規則的に維持される。技術的専門知識および成長した装甲ジャンパーの工程の年を使うと、それらは装甲ケーブルのほとんどすべての異常を除去してもいい。 |
|
||||
|
標準の開発: JFOPTに異なった環境および条件の必要性を満たすためにカスタマイズされるケーブルを提供できる専門およびベテランR & Dのチームがあり顧客満足を保障する。 |
|
||||
|
技術革新: JFOPTは技術革新を強調し、顧客の多様な必要性を満たすように異なった構造、サイズ、中心の計算および色の装甲ケーブル プロダクトを設計する。 |
|
||||
|
サービスおよびテクニカル サポート: JFOPTは広範囲のプリセールそして売り上げ後のサービスを、技術的な相談、顧客の必要性を満たし、顧客満足を保障するプロダクト推薦および後販売の維持を含んで、提供する。 |
|
||||
*頻繁なQ&A
1. 光ケーブルを購入した場合どんな要因が考慮されるべきであるか。
光ケーブルのモデル、色、外の直径、材料、火の評価および機械性能を考慮することは重要である。
2.Do色および印刷のカスタム化を受け入れるためか。
はい、私達はあなたが提供するサンプルに基づいて色および印刷をカスタマイズしてもいい。
3.どのような光ケーブルを作り出すことができるか。
私達はリボン・ケーブル、ADSS、GYTA、GYTS、GYXTW、およびもっとさまざまなタイプの屋内および屋外の光ケーブルを、パッチ・コードを含んで、小型ケーブル作り出しても、いい。
4.What最低順序量はあなたの光ケーブルのためであるか。
規則的な光ケーブルのために、最低順序量は1キロメートルである。特別な光ケーブルのために、私達の販売に詳細については団結する連絡しなさい。
5.Whatあなたの受渡し時間はフレームであるか。
通常、規則的な光ケーブルのための受渡し時間は3仕事日以内にある。
