起源の場所:
中国
ブランド名:
JFOPT
証明:
Product: CE / UL / ROHS / REACH Company: ISO9001/ISO14001
モデル番号:
JFOC-GJIDFH/GJIDFU
私達に連絡しなさい
二重装甲小型ケーブルの倍のジャケット/裸繊維のの中の/スペース節約/高力および高密度構造

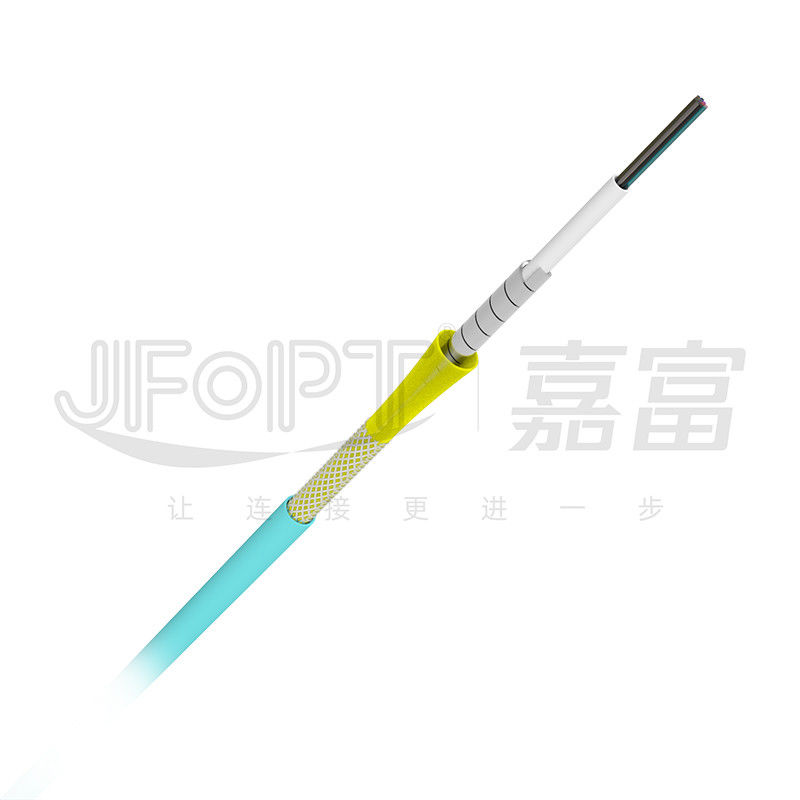

小型ケーブル（二重装甲二重ジャケット）は低い煙ゼロ ハロゲン（LSZH）内部のジャケットに挿入される0.25mm塗られた繊維から成っている（ある中心の計算は上塗を施してある繊維と内部のジャケット間のaramidの層があるかもしれない）。内部のジャケットはステンレス鋼の管およびaramidの層でそれから覆われ、aramidはステンレス鋼の編みこみの層と更に包まれる。最後に、外LSZH/TPUのジャケットは突き出る。このケーブルの設計は干渉への付加的で物理的な保護そして抵抗を提供している間限られたスペースの高密度繊維の関係を提供することを向ける。
*製品の機能
|
①優秀な、安定した光学性能の良質繊維の中心 |
②二重物理的な保護はケーブルの強さそして耐久性を高める |
|
|
|
|
③多数繊維の関係を要求する適用のために適した密集した、高密度設計 |
④ケーブル材料は環境基準およびより高い炎に従う-抑制等級材料は選ぶことができる |
|
|
|
*適用
1.Optical通信システム
通信設備の2.Interconnection
3.Fiber視覚コミュニケーション
*構造の提示
*ケーブル変数
|
項目 |
変数 |
||||||
|
繊維の計算 |
2 | 12 |
14 | 24 |
|||||
|
繊維 |
直径 |
0.25±0.015mm |
|||||
|
色 |
青/オレンジ/緑/ブラウン/灰色/白く/赤く/黒く/黄色/紫色/ピンク/水 |
||||||
|
内部のジャケット |
直径 |
1.4±0.1mm |
3.0±0.2mm |
||||
|
材料 |
LSZH |
||||||
|
螺線形の金属の管 |
内部の直径 |
1.5±0.1mm |
3.2±0.2mm |
||||
|
外の直径 |
2.0±0.1mm |
4.0±0.2mm |
|||||
|
ギャップ |
0.15±0.05mm |
0.2±0.1mm |
|||||
|
材料 |
SUS204 |
||||||
|
ステンレス鋼のブレード |
材料 |
SUS304 |
|||||
|
外のジャケット |
直径 |
3.0±0.1mm |
6.0±0.3mm |
||||
|
材料 |
LSZH/TPU |
||||||
|
色 |
SM、MMのための灰色のための青、またはカスタマイズされる |
||||||
*機械性能
|
項目 |
変数 |
||||||
|
繊維の計算 |
2 | 12 |
14 | 24 |
|||||
|
引張強さ（長期） /N |
150 |
600 |
|||||
|
引張強さ（短期） /N |
300 |
1000 |
|||||
|
抵抗/N/10cmを押しつぶしなさい |
3000 |
||||||
|
最少曲げ半径（動的） /mm |
60D |
||||||
|
Min.Bendingの半径（静的な） /mm |
30D |
||||||
|
作動Temperature/℃ |
-40 | +80 |
||||||
|
店Temperature/℃ |
-40 | +80 |
||||||
*繊維変数
|
単一モード |
|||||||
|
項目 |
単位 |
G.652D |
G.657A1 |
G.657A2 |
|||
|
モード分野直径 |
1310nm |
μm |
9.1±0.4 |
8.8±0.4 |
8.8±0.4 |
||
|
1550nm |
μm |
10.4±0.5 |
9.8±0.5 |
9.8±0.5 |
|||
|
クラッディングの直径 |
μm |
125±1.0 |
125±0.7 |
125±0.7 |
|||
|
クラッディングの非環状 |
% |
≤1.0 |
≤0.7 |
≤0.7 |
|||
|
Core-Cladding同心性の間違い |
μm |
≤0.6 |
≤0.5 |
≤0.5 |
|||
|
コーティングの直径 |
μm |
245±7.0 |
245±5.0 |
245±5.0 |
|||
|
コーティングの非環状 |
% |
≤6.0 |
≤6.0 |
≤6.0 |
|||
|
クラッディング コーティングの同心性の間違い |
μm |
≤12.0 |
≤12.0 |
≤12.0 |
|||
|
ケーブルの遮断波長 |
nm |
λcc≤1260 |
λcc≤1260 |
λcc≤1260 |
|||
|
減少係数 |
1310nm |
dB/km |
≤0.40 |
≤0.35 |
≤0.35 |
||
|
1550nm |
dB/km |
≤0.30 |
≤0.21 |
≤0.21 |
|||
|
多重モード |
|||||||
|
項目 |
単位 |
62.5/125 |
50/125 |
OM3-150 |
OM3-300 |
OM4 |
|
|
棒径 |
μm |
62.5±2.5 |
50±2.5 |
50±2.5 |
50±2.5 |
50±2.5 |
|
|
クラッディングの直径 |
μm |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
|
|
中心の同心性の間違い |
% |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
|
|
クラッディングの非環状 |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
Core-Cladding同心性の間違い |
μm |
≤1.5 |
≤1.5 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
コーティングの直径 |
μm |
245±7.0 |
245±7.0 |
245±7.0 |
245±7.0 |
245±7.0 |
|
|
コーティングの非環状 |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
|
|
クラッディング コーティングの同心性の間違い |
μm |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
|
|
OFLの帯域幅 |
850nm |
MHz·km |
≥160 |
≥500 |
≥700 |
≥1500 |
≥3500 |
|
1300nm |
MHz·km |
≥500 |
≥500 |
≥500 |
≥500 |
≥500 |
|
|
減少係数 |
850nm |
dB/km |
≤3.0 |
≤2.5 |
≤2.3 |
≤2.3 |
≤2.3 |
|
1300nm |
dB/km |
≤1.0 |
≤0.7 |
≤0.6 |
≤0.6 |
≤0.6 |
|
*プロダクト包装
|
|
|
|
ドラムで詰められる |
密封されるドラム |
*工場強さ
|
特殊化: JFOPTに専門R & Dのチーム、生産技術および装置が異なった環境および条件の必要性を満たす良質ケーブルを作り出すある。 |
|
||||
|
生産力: JFOPTに40台の屋内装甲ケーブルの製造業機械があり、大規模な装甲ケーブル順序の時機を得た配達を保障する。専門の生産ラインおよび装置を使うと、それらは効率的に顧客需要に応じるためにたくさんのケーブルを作り出してもいい。 |
|
||||
|
品質管理: JFOPTは厳密な品質管理の手段を実行する。物質的な調達および入って来る点検に加えて、工程は堅緩衝、螺線形にarmoring、および外におおうことのようなさまざまな部品のための自動化された質の試験制度を組み込む。すべての生産の試験装置は規則的に維持される。技術的専門知識および成長した装甲ジャンパーの工程の年を使うと、それらは装甲ケーブルのほとんどすべての異常を除去してもいい。 |
|
||||
|
標準の開発: JFOPTに異なった環境および条件の必要性を満たすために合うケーブルを提供できる専門およびベテランR & Dのチームがあり顧客満足を保障する。 |
|
||||
|
技術革新: JFOPTは技術革新を強調し、顧客の多様な必要性を満たすように異なった構造、サイズ、中心の計算および色の装甲ケーブル プロダクトを設計する。 |
|
||||
|
サービスおよびテクニカル サポート: JFOPTは広範囲のプリセールそして売り上げ後のサービスを、技術的な相談、顧客の必要性を満たし、顧客満足を保障するプロダクト推薦および後販売の維持を含んで、提供する。 |
|
||||
*頻繁なQ&A
1. 光ケーブルを購入した場合どんな要因が考慮されるべきであるか。
光ケーブルのモデル、色、外の直径、材料、火の評価および機械性能を考慮することは重要である。
2.Do色および印刷のカスタム化を受け入れるためか。
はい、私達はあなたが提供するサンプルに基づいて色および印刷をカスタマイズしてもいい。
3.どのような光ケーブルを作り出すことができるか。
私達はリボン・ケーブル、ADSS、GYTA、GYTS、GYXTW、およびもっとさまざまなタイプの屋内および屋外の光ケーブルを、パッチ・コードを含んで、小型ケーブル作り出しても、いい。
4.What最低順序量はあなたの光ケーブルのためであるか。
規則的な光ケーブルのために、最低順序量は1キロメートルである。特別な光ケーブルのために、私達の販売に詳細については団結する連絡しなさい。
5.Whatあなたの受渡し時間はフレームであるか。
通常、規則的な光ケーブルのための受渡し時間は3仕事日以内にある。
