起源の場所:
中国
ブランド名:
JFOPT
証明:
Product: CE / UL / ROHS / REACH Company: ISO9001/ISO14001
モデル番号:
JFOC-GYFJKH
私達に連絡しなさい

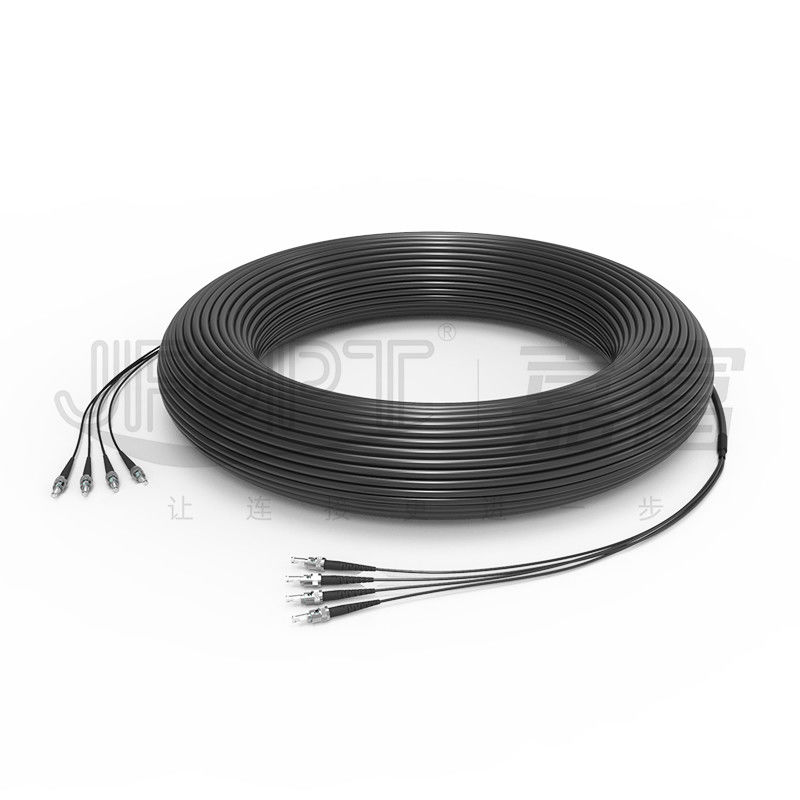

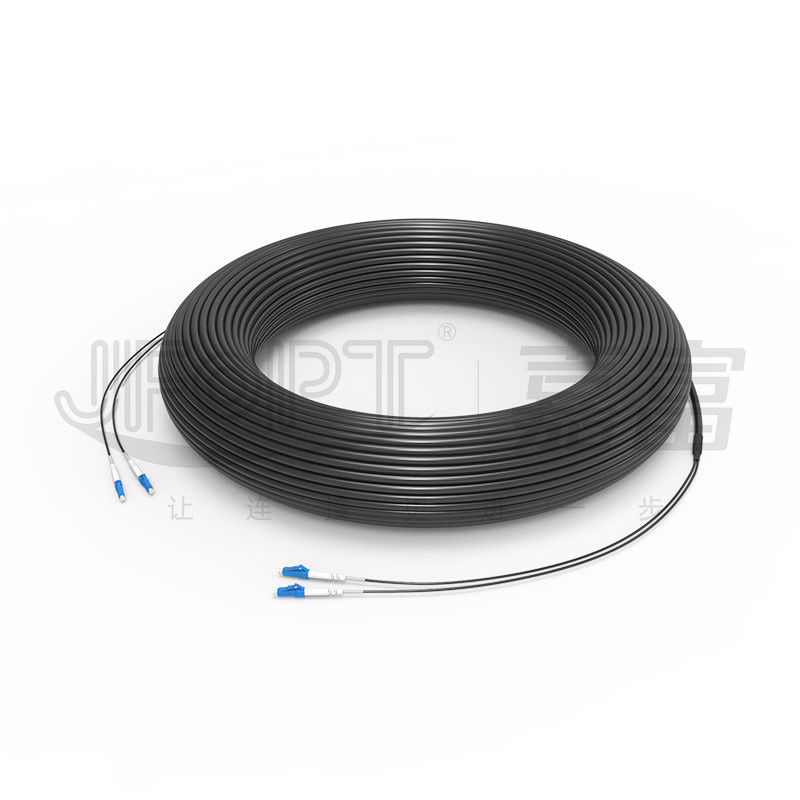

基地局前終えられたBBU-RRUの円形のクラッシュの抵抗のためにマルチファイバーFTTAの装甲ケーブルの小さい外の直径
単層の装甲基地局ケーブルは副ケーブルの単位として単心の光ケーブルを利用する。副ケーブルの単位は補強のための0.9mm jacketedケーブルそしてaramidヤーンから成っている。副ケーブルはaramidヤーンの層で更に覆われるステンレス鋼の装甲の層と包まれる。最後に、ケーブルはPVC/LSZH/TPU材料の外の層と最終的なケーブル会議を形作るために突き出る。
*製品の機能
|
①装甲設計は費用効果が大きい解決を提供する |
②Direct分岐は個々の枝の長さをカスタマイズするを可能にする |
|
|
|
|
③基地局でFTTAの遠隔伝達で広く利用された |
- |
|
|
- |
*適用
1.Base場所の通信システム
2.Video監視サーベイランス制度

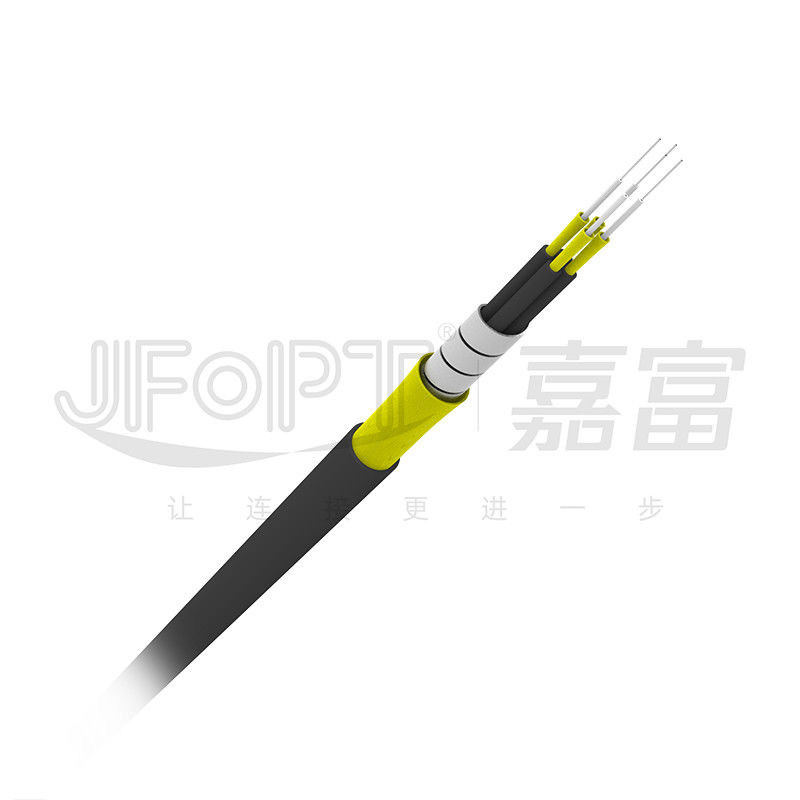

*構造の提示
*ケーブル変数
|
項目 |
指定 |
|||||||
|
繊維の計算 |
2 |
4 |
||||||
|
内部 |
材料 |
LSZH |
||||||
|
厚さ |
0.4mm±0.05mm |
|||||||
|
外の直径 |
1.9mm±0.1mm |
|||||||
|
ステンレス製のstelltube |
材料 |
SUS204 |
||||||
|
外の直径 |
4.8mm±0.3mm |
6.0mm±0.3mm |
||||||
|
厚さ |
0.4mm±0.05mm |
|||||||
|
ギャップ |
0.3mm±0.10mm |
|||||||
|
強さ |
モデル |
Aramidヤーン |
||||||
|
position1 |
堅緩衝された繊維の外 |
|||||||
|
position2 |
ステンレス鋼の管の外 |
|||||||
|
外のジャケット |
材料 |
LSZH |
||||||
|
色 |
黒い |
|||||||
|
厚さ |
0.9mm±0.1mm |
1.1mm±0.1mm |
||||||
|
直径 |
7.0mm±0.3mm |
8.0mm±0.5mm |
||||||
*機械性能
|
項目 |
指定 |
|||||||
|
繊維の計算 |
2 |
4 |
||||||
|
圧縮抵抗力があるStrength/N/100m |
≥3000 |
|||||||
|
張力（短期） /N/10cm |
≥1000 |
≥1200 |
||||||
|
張力（長期） /N/10cm |
≥600 |
≥800 |
||||||
|
Weight/Kg/Km |
65 |
85 |
||||||
|
作動Temperature/℃ |
-40~+80 |
|||||||
|
貯蔵Temperature/℃ |
-40~+80 |
|||||||
*繊維変数
|
単一モード |
|||||||
|
項目 |
単位 |
G.652D |
G.657A1 |
G.657A2 |
|||
|
モード分野直径 |
1310nm |
μm |
9.1±0.4 |
8.8±0.4 |
8.8±0.4 |
||
|
1550nm |
μm |
10.4±0.5 |
9.8±0.5 |
9.8±0.5 |
|||
|
クラッディングの直径 |
μm |
125±1 |
125±0.7 |
125±0.7 |
|||
|
クラッディングの非環状 |
% |
≤1 |
≤0.7 |
≤0.7 |
|||
|
Core-Cladding同心性の間違い |
μm |
≤0.6 |
≤0.5 |
≤0.5 |
|||
|
コーティングの直径 |
μm |
245±7 |
245±5 |
245±5 |
|||
|
コーティングの非環状 |
% |
≤6.0 |
≤6.0 |
≤6.0 |
|||
|
クラッディング コーティングの同心性の間違い |
μm |
≤12.0 |
≤12.0 |
≤12.0 |
|||
|
ケーブルの遮断波長 |
nm |
λcc≤1260 |
λcc≤1260 |
λcc≤1260 |
|||
|
減少 |
1310nm |
dB/km |
≤0.4 |
≤0.4 |
≤0.4 |
||
|
1550nm |
dB/km |
≤0.3 |
≤0.3 |
≤0.3 |
|||
|
多重モード |
|||||||
|
項目 |
単位 |
62.5/125 |
50/125 |
OM3-150 |
OM3-300 |
OM4 |
|
|
棒径 |
μm |
62.5±2.5 |
50±2.5 |
50±2.5 |
50±2.5 |
50±2.5 |
|
|
クラッディングの直径 |
μm |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
|
|
中心の非環状 |
% |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
|
|
クラッディングの非環状 |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
Core-Cladding同心性の間違い |
μm |
≤1.5 |
≤1.5 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
コーティングの直径 |
μm |
245±7 |
245±7 |
245±7 |
245±7 |
245±7 |
|
|
コーティングの非環状 |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
|
|
クラッディング コーティングの同心性の間違い |
μm |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
|
|
OFLの帯域幅 |
850nm |
MHz·km |
≥160 |
≥500 |
≥700 |
≥1500 |
≥3500 |
|
1300nm |
MHz·km |
≥500 |
≥500 |
≥500 |
≥500 |
≥500 |
|
|
減少係数 |
850nm |
dB/km |
≤3.0 |
≤3.0 |
≤3.0 |
≤3.0 |
≤3.0 |
|
1300nm |
dB/km |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
|
*プロダクト包装
|
|
|
|
ドラムで詰められる |
密封されるドラム |
*工場強さ
|
特殊化: JFOPTに専門の研究開発のチーム、生産技術および装置が基地局繊維ケーブルのさまざまな構造を、非金属全誘電体、装甲の亜単位の装甲、非金属/金属中心の強さメンバーを含んで作り出す、およびもっとある。 |
|
||||
|
生産力: JFOPTに顧客の必要性を満たすlarge-diameterケーブルのおおうこと、提供の注文の長さ、注文に巻くこと、およびバッチ生産のための生産ラインそして装置がある。 |
|
||||
|
品質管理: JFOPTは厳密な品質管理を、国際的な、国民かまたは業界標準の条件に十分に従う実行し、関連した証明を提供できる材料を選ぶ。 |
|
||||
|
標準化: JFOPTの専門のチームはあなたの特定の必要性を理解し、カスタマイズされた解決を提供する。それは基地局の構造、拡張、または維持であるかどうか、私達はあなたのプロジェクトの滑らかな進歩を保障するために専門の助言およびサポートを提供してもいい。 |
|
||||
|
技術革新: JFOPTはプロダクトのための研究開発の改善を毎年行ない、展開の市場の需要に応じるために絶えず革新的なプロダクトを導入する技術革新に焦点を合わせる。 |
|
||||
|
サービスおよびテクニカル サポート: JFOPTはだけでなく、良質プロダクトまた広範囲のテクニカル サポートおよび売り上げ後のサービスを提供する。私達の専門の技術的なチームは設置指導、性能試験、トラブルシューティングおよび他のサービスを提供できる。 |
|
||||
*頻繁なQ&A
1.Whatは光ファイバケーブルを選んだ場合考慮されるべきであるか。
ケーブル タイプ、繊維の計算、色、外の直径、材料、火の評価、機械性能および他の関連した指定を考慮することは重要である。
2.Can私達はケーブルのカスタマイズされた色そして印刷を要求するか。
はい、私達はサンプルに基づいて色およびケーブルの印刷をカスタマイズし、提供するために満足させてもいい。
3.Can私達に基地局の使用のための遠隔繊維光学のジャンパーに処理される光ファイバケーブルがあるか。
私達にあなたが基地局の塗布のために必要とする繊維光学のジャンパーにさまざまな光ファイバケーブルを処理できる生産ラインを処理する専門のコネクターがある。
他のタイプの光ファイバケーブルが私達製造できる4.Whatか。
私達はbtreakoutケーブル、ADSS、GYTA、GYTS、GYXTW、およびもっと異なったタイプの屋内および屋外の光ファイバケーブルを、ドロップ・ケーブルを含んで、小型ケーブル製造しても、いい。
5.Whatは私達の配達調達期間であるか。
規則的な光ファイバケーブルのために、私達は通常3仕事日の調達期間を過す。
