起源の場所:
中国
ブランド名:
JFOPT
証明:
Product: CE / UL / ROHS / REACH Company: ISO9001/ISO14001
モデル番号:
JFOC-GYFJDU
私達に連絡しなさい

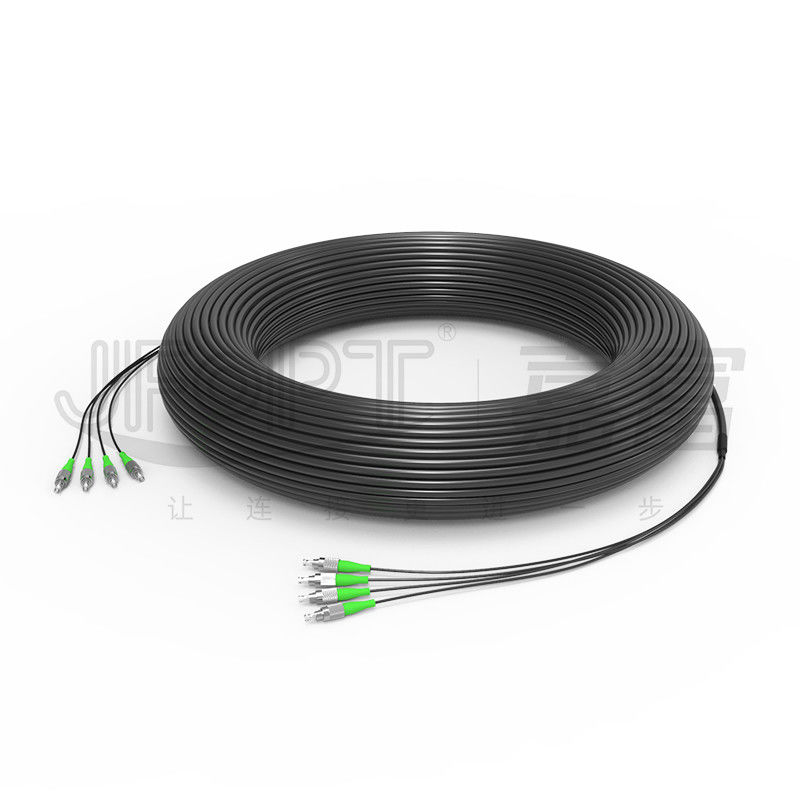

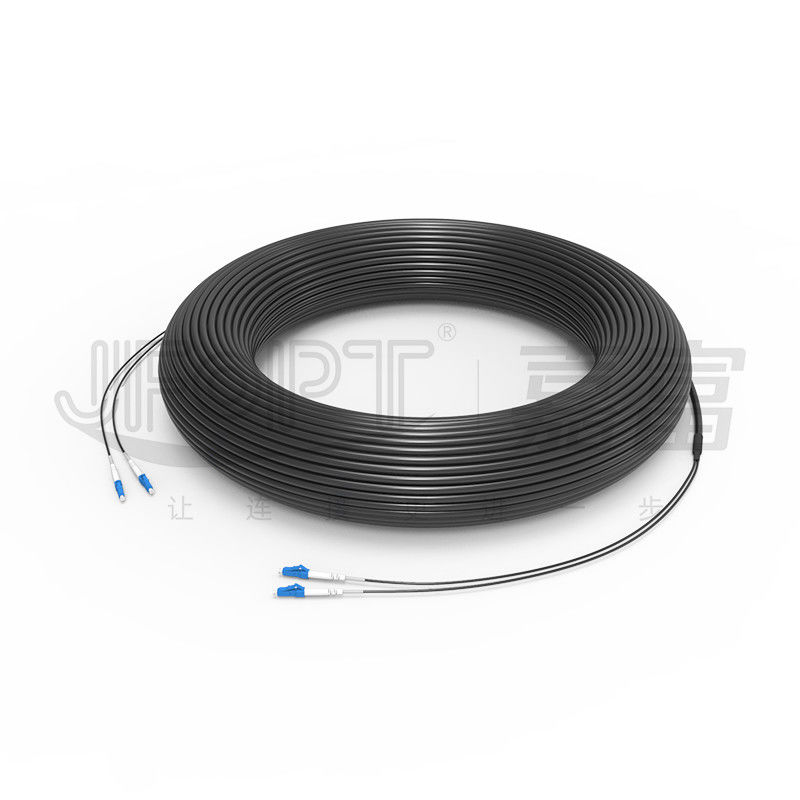

分野の使用摩耗/圧力/抗張抵抗力があるのための装甲分野ケーブルの倍のArmoringsの軍ケーブル
二重層の装甲分野戦術的なケーブルはステンレス鋼の管の層と包まれる0.6mm jacketed光ケーブルから成っている。装甲管はaramidヤーンの層およびステンレス鋼の編みこみの装甲の付加的な外の層で更に覆われる。最後に、ケーブルはTPU材料の外の層と最終的なケーブル会議を形作るために突き出る。
*製品の機能
|
①二重層の金属の装甲は高められた耐久性を提供し、粗い環境のために適して、抵抗、張力、圧縮およびねじりを齧歯動物のかみ傷に対して提供する |
②ケーブルの引き手と互換性がある、分野のケーブルの速く、有効な配置を可能にする |
|
|
|
|
③ファン・アウト キットの付加をケーブル サポート、個々の繊維の終了を別の金属の装甲管に通すことによって可能にする |
- |
|
|
- |
*適用
1.Base場所の通信システム
2.Video監視サーベイランス制度

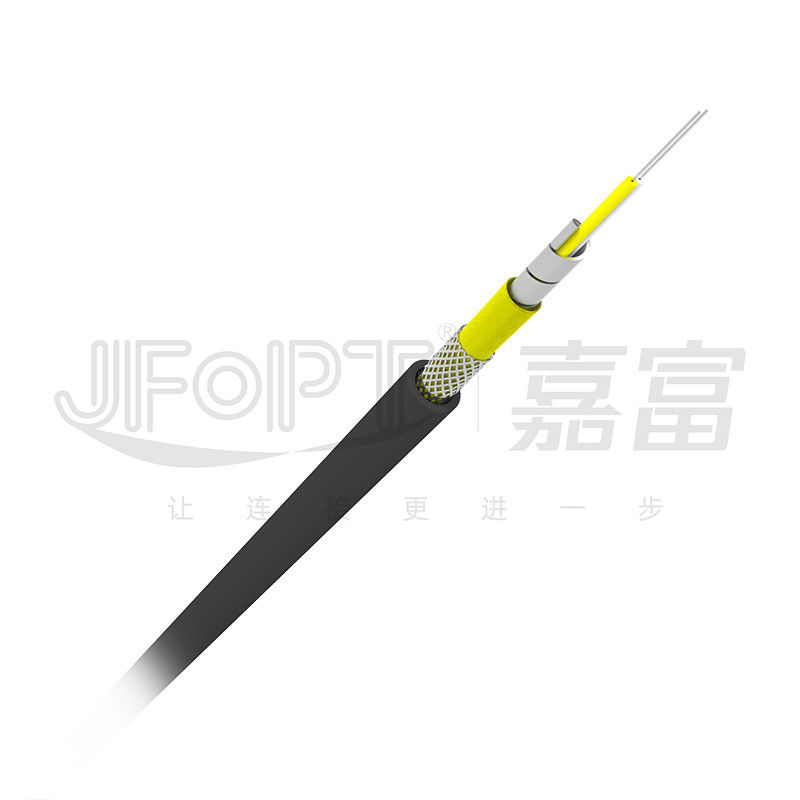

*構造の提示
*ケーブル変数
|
項目 |
指定 |
||||||
|
繊維の計算 |
2 |
||||||
|
堅緩衝繊維 |
外の直径 |
0.6±0.1mm |
|||||
|
材料 |
ポリ塩化ビニール |
||||||
|
ステンレス製のstelltube |
材料 |
SUS204 |
|||||
|
内部直径 |
1.2±0.05mm |
1.3±0.05mm |
|||||
|
外の直径 |
1.65±0.05mm |
1.8±0.05mm |
|||||
|
金属のブレードの層 |
材料 |
SUS304 |
|||||
|
外のジャケットDimension/mm |
材料 |
TPU |
|||||
|
色 |
黒い/顧客指定される |
||||||
|
厚さ |
0.55±0.05mm |
0.9±0.1mm |
|||||
|
外の直径 |
3.3±0.1mm |
5.0±0.1mm |
|||||
*機械性能
|
項目 |
指定 |
||||||
|
繊維の計算 |
2 |
||||||
|
外のジャケットDimension/mm |
3.3±0.1mm |
5.0±0.1mm |
|||||
|
張力（長期） /N |
300 |
400 |
|||||
|
張力（短期） /N |
600 |
800 |
|||||
|
Crush/N/10cm |
300 |
||||||
|
Min. Bend Radius/mm |
30D |
||||||
|
作動Temperature/℃ |
-40~+80 |
||||||
|
貯蔵Temperature/℃ |
-40~+80 |
||||||
*繊維変数
|
単一モード |
|||||||
|
項目 |
単位 |
G.652D |
G.657A1 |
G.657A2 |
|||
|
モード分野直径 |
1310nm |
μm |
9.1±0.4 |
8.8±0.4 |
8.8±0.4 |
||
|
1550nm |
μm |
10.4±0.5 |
9.8±0.5 |
9.8±0.5 |
|||
|
クラッディングの直径 |
μm |
125±1 |
125±0.7 |
125±0.7 |
|||
|
クラッディングの非環状 |
% |
≤1 |
≤0.7 |
≤0.7 |
|||
|
Core-Cladding同心性の間違い |
μm |
≤0.6 |
≤0.5 |
≤0.5 |
|||
|
コーティングの直径 |
μm |
245±7 |
245±5 |
245±5 |
|||
|
コーティングの非環状 |
% |
≤6.0 |
≤6.0 |
≤6.0 |
|||
|
クラッディング コーティングの同心性の間違い |
μm |
≤12.0 |
≤12.0 |
≤12.0 |
|||
|
ケーブルの遮断波長 |
nm |
λcc≤1260 |
λcc≤1260 |
λcc≤1260 |
|||
|
減少 |
1310nm |
dB/km |
≤0.34 |
≤0.35 |
≤0.35 |
||
|
1550nm |
dB/km |
≤0.2 |
≤0.21 |
≤0.21 |
|||
|
多重モード |
|||||||
|
項目 |
単位 |
62.5/125 |
50/125 |
OM3-150 |
OM3-300 |
OM4 |
|
|
棒径 |
μm |
62.5±2.5 |
50±2.5 |
50±2.5 |
50±2.5 |
50±2.5 |
|
|
クラッディングの直径 |
μm |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
|
|
中心の非環状 |
% |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
|
|
クラッディングの非環状 |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
Core-Cladding同心性の間違い |
μm |
≤1.5 |
≤1.5 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
コーティングの直径 |
μm |
245±7 |
245±7 |
245±7 |
245±7 |
245±7 |
|
|
コーティングの非環状 |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
|
|
クラッディング コーティングの同心性の間違い |
μm |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
|
|
OFLの帯域幅 |
850nm |
MHz·km |
≥160 |
≥500 |
≥700 |
≥1500 |
≥3500 |
|
1300nm |
MHz·km |
≥500 |
≥500 |
≥500 |
≥500 |
≥500 |
|
|
減少係数 |
850nm |
dB/km |
≤3.0 |
≤2.5 |
≤2.3 |
≤2.3 |
≤2.3 |
|
1300nm |
dB/km |
≤0.8 |
≤0.7 |
≤0.6 |
≤0.6 |
≤0.6 |
|
*プロダクト包装
|
|
|
|
ドラムで詰められる |
密封されるドラム |
*工場強さ
|
特殊化: JFOPTに専門の研究開発のチーム、生産技術および装置が分野の戦術的なケーブルのさまざまな構造を、非金属全誘電体、装甲の亜単位の装甲、非金属/金属中心の強さメンバーを含んで作り出す、およびもっとある。 |
|
||||
|
生産力: JFOPTに生産ラインがあり、large-diameterケーブル、提供の注文の長さ、注文のドラムおよび他のための装置は顧客の必要性を満たすために生産を区分する。 |
|
||||
|
品質管理: JFOPTは厳密な品質管理を、国際的な、国民かまたは業界標準の条件に十分に従う実行し、関連した証明を提供できる材料を選ぶ。 |
|
||||
|
標準化: JFOPTの専門のチームはあなたの特定の必要性を理解し、カスタマイズされた解決を提供する。それは基地局の構造、拡張、または維持であるかどうか、私達はあなたのプロジェクトの滑らかな進歩を保障するために専門の助言およびサポートを提供してもいい。 |
|
||||
|
技術革新: JFOPTはプロダクトのための研究開発の改善を毎年行ない、展開の市場の需要に応じるために絶えず革新的なプロダクトを導入する技術革新に焦点を合わせる。 |
|
||||
|
サービスおよびテクニカル サポート: JFOPTはだけでなく、良質プロダクトまた広範囲のテクニカル サポートおよび売り上げ後のサービスを提供する。私達の専門の技術的なチームは設置指導、性能試験、トラブルシューティングおよび他のサービスを提供できる。 |
|
||||
*頻繁なQ&A
1.Whatは光ファイバケーブルを選んだ場合考慮されるべきであるか。
ケーブル タイプ、繊維の計算、色、外の直径、材料、火の評価、機械性能および他の関連した指定を考慮することは重要である。
2.Can私達はケーブルのカスタマイズされた色そして印刷を要求するか。
はい、私達はサンプルに基づいて色およびケーブルの印刷をカスタマイズし、提供するために満足させてもいい。
3.Can私達に分野の基地局の使用のための戦術的なパッチ・コードに処理される光ファイバケーブルがあるか。
私達にあなたが基地局の塗布のために必要とする繊維光学のジャンパーにさまざまな光ファイバケーブルを処理できる生産ラインを処理する専門のコネクターがある。
他のタイプの光ファイバケーブルが私達製造できる4.Whatか。
私達はbtreakoutケーブル、ADSS、GYTA、GYTS、GYXTW、およびもっと異なったタイプの屋内および屋外の光ファイバケーブルを、ドロップ・ケーブルを含んで、小型ケーブル製造しても、いい。
5.Whatは私達の配達調達期間であるか。
規則的な光ファイバケーブルのために、私達は通常3仕事日の調達期間を過す。
