起源の場所:
中国
ブランド名:
JFOPT
証明:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
モデル番号:
MPOのトランク ケーブル144C 12*12のパッチ・コード
私達に連絡しなさい

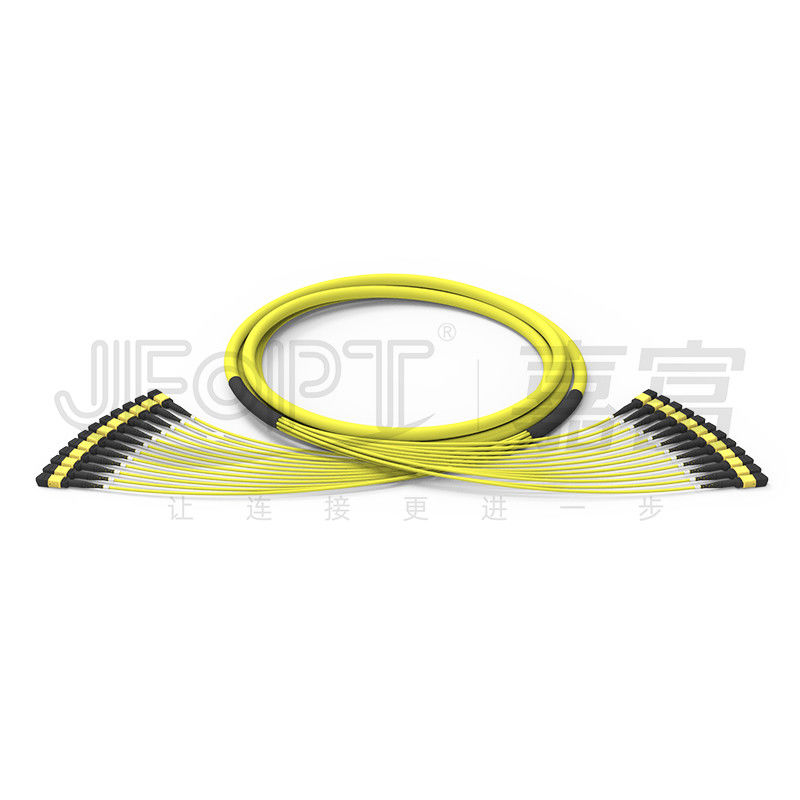

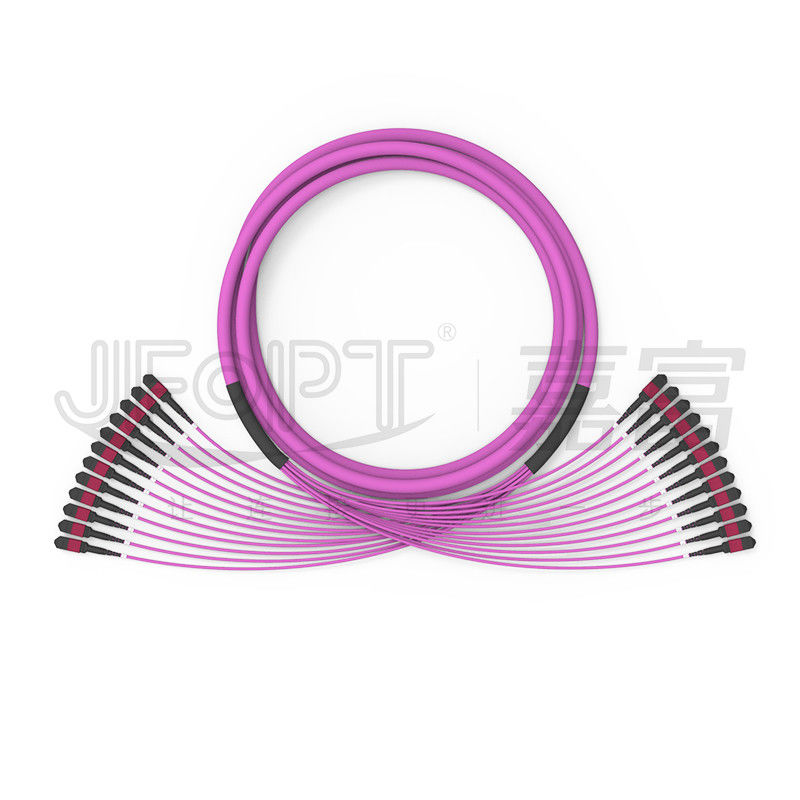

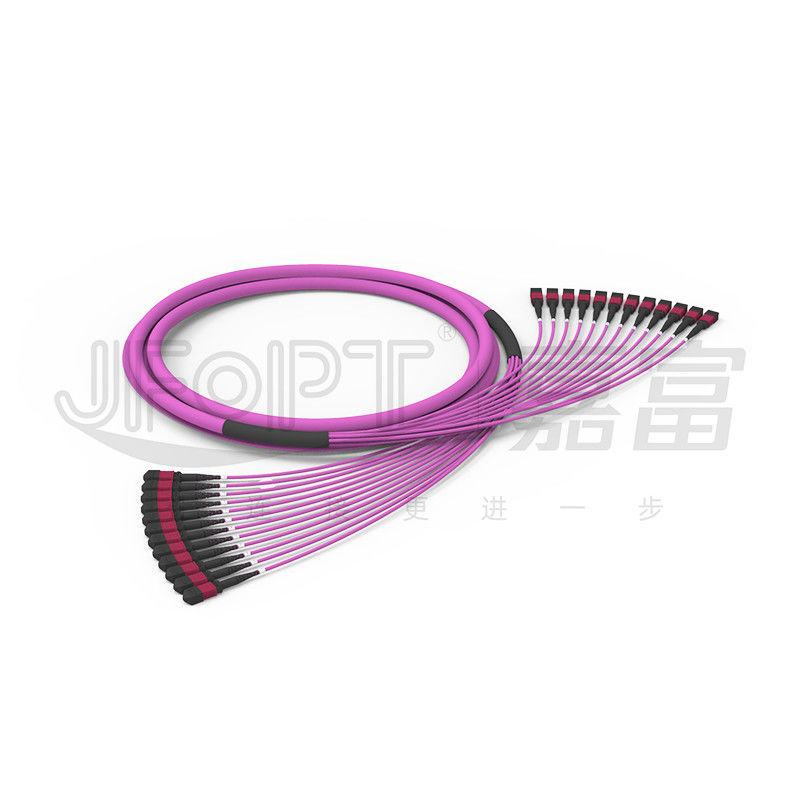

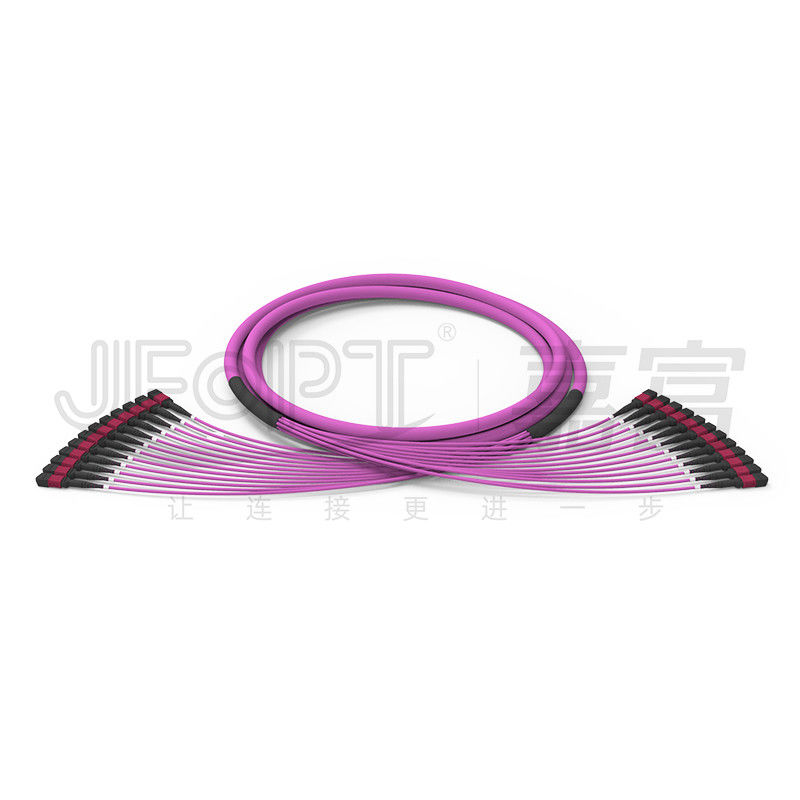

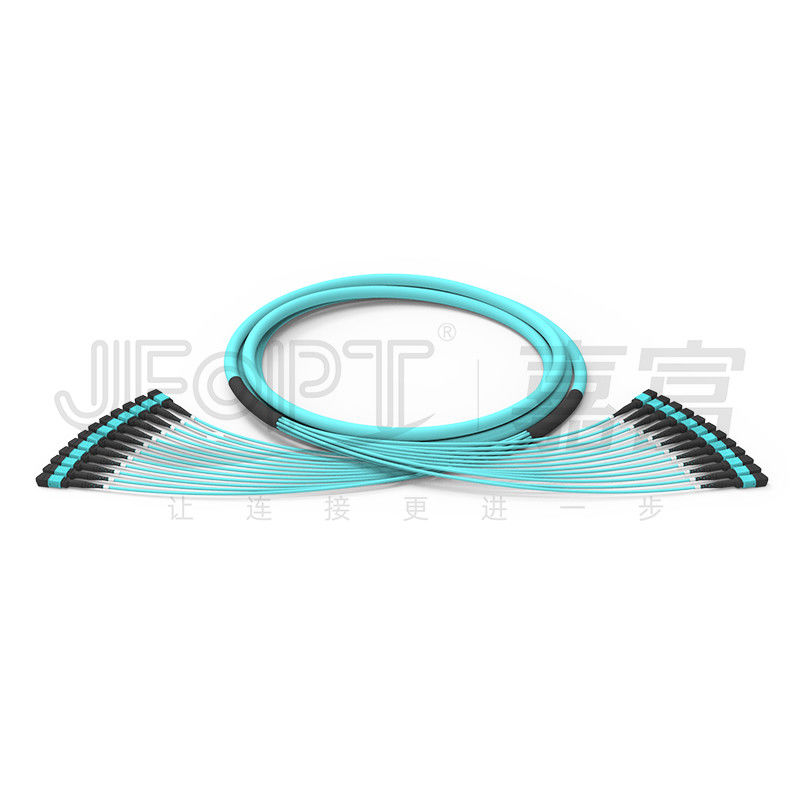

トランクMPOのジャンパー144の中心12の単位MPOのコネクター* 24の不均等な枝MPOトランク ケーブル
JFOPTの144中心のトランクMPOのジャンパーはデータ センタ サーバー部屋と建物間の相互連結のために広く利用されている。これらのジャンパーは普通12の亜単位（1亜単位あたり12の繊維）が付いている小型ケーブルを利用する。トランクのジャンパーにそれを構造でより安定したようにする枝がない。小型ケーブルの各亜単位は優秀なリターン・ロスおよび挿入損失の性能を保障するために高精度および低損失MTのフェルールを特色にするMPOのコネクターが装備されている。JFOPTのMPOのジャンパーは高精度装置によって製造され、クリーン ルームの環境でテストする100%を経る。私達の社内技術的なチームは特定の顧客の要求を満たすためにカスタマイズされた解決を提供できる。
*特徴
|
①144中心のマルチ ユニットの構造小型ケーブルの使用は高密度配線をコストを削減している間可能にする |
②カスタマイズ可能な同一証明リングは損失および極性の速い同一証明を可能にする |
||||
|
|
|
||||
|
③炎のための選択- OFN/OFNP/OFNRのような抑制評価は異なった予算の条件を満たして利用できる |
④枝長さは特定の必要性に従ってカスタマイズすることができる |
||||
|
|
|
||||
|
⑤優秀な安定性および反復性 |
- |
||||
|
|
- |
||||
*適用
1.Fiberアクセス ネットワーク
2.Fiberデータ伝送
3.Fiber通信システム、ケーブル・テレビ ネットワーク、電気通信ネットワーク
4.ローカルエリア・ネットワーク（LANs）、広域ネットワーク（WANs）、FTTx
* MPOのコネクター変数
|
コネクターのタイプ |
挿入損失 |
リターン・ロス |
|||
|
典型的 |
最高 |
||||
|
MPOのコネクター |
SMの標準 |
0.2dB |
0.75dB |
APC≥60dB |
|
|
低損失SM |
0.1dB |
0.35dB |
|||
|
MMの標準 |
0.2dB |
0.6dB |
PC≥25dB |
||
|
低損失MM |
0.1dB |
0.35dB |
|||
|
男性/女性 |
男性:Pinを使って 女性:Pinなし |
||||
* 3D幾何学的な変数
|
項目 |
最高 |
分 |
||
|
湾曲（mm）の半径 |
X |
2000年 |
-10000 |
|
|
Y |
- |
5 |
||
|
角度（°） |
X |
0.15 |
-0.15 |
|
|
Y （APC） |
8.2 |
7.8 |
||
|
Y （PC） |
0.2 |
-0.2 |
||
|
光学中心（mm）の湾曲の半径 |
- |
1 |
||
|
繊維の高さ（nm） |
3500 |
1000 |
||
|
隣接した繊維（nm）の高さの相違 |
500 |
N/A |
||
|
最高の否定的な同一平面上（nm） |
300 |
N/A |
||
*ケーブル変数
|
項目 |
変数 |
||||||
|
繊維のタイプ |
G652D/G657A1/G657A2/OM1/OM2/OM3/OM4/OM5 |
||||||
|
繊維の計算 |
24 |
48 |
72 |
96 |
144 |
288 |
|
|
装置台数 |
12の中心/単位 |
12の中心/単位 |
12の中心/単位 |
12の中心/単位 |
12の中心/単位 |
12の中心/単位 |
24の中心/単位 |
|
中央強さメンバー |
/ |
/ |
FRP |
||||
|
副ケーブルの単位の外の直径 |
3.0mm |
||||||
|
副ケーブルの単位のジャケット材料 |
PVC/LSZH |
||||||
|
副ケーブルの単位のジャケット色 |
黄色/オレンジ/緑/Heatherのバイオレット/カスタム化 |
||||||
|
副ケーブルの単位の強さメンバー |
Aramidヤーン |
||||||
|
外のジャケットの直径 |
9.5mm |
9.5mm |
11.5mm |
13.5mm |
17.0mm |
||
|
外のジャケット材料 |
PVC/LSZH |
||||||
|
外のジャケット色 |
黄色/オレンジ/緑/Heatherのバイオレット/カスタム化 |
||||||
|
引張強さ（長期） |
300N |
200N |
400N |
800N |
1600N |
||
|
引張強さ（短期） |
600N |
400N |
1000N |
1500N |
3000N |
||
|
押しつぶしなさい抵抗（長期）を |
300N/10cm |
||||||
|
クラッシュの抵抗（短期） |
1000N/10cm |
||||||
|
最低の曲げ半径（原動力） |
20D |
||||||
|
最低の曲げ半径（空電） |
10D |
||||||
|
実用温度 |
-20~60℃ |
||||||
|
保管温度 |
-20~60℃ |
||||||
|
火の評価 |
OFN/OFNR/OFNP |
||||||
*コネクターのブーツの選択
|
MPOのブーツのタイプ |
||||
|
タイプ |
指定 |
適当なケーブルOD |
映像 |
デッサン |
|
円形のブーツ |
3.0ブーツL=33mm |
3.0/3.2 |
|
|
|
3.0ブーツL=17mm |
3.0/3.2 |
|
|
|
|
正方形のブーツ |
3.0ブーツL=25mm |
3.0/3.2 |
|
|
|
プッシュ プル タブ |
すべてのブーツのための自在継手 |
自在継手 |
|
|
*コネクター収容色の選択
|
MPOのコネクター |
||||
|
単一モード |
緑 |
黄色 |
||
|
基本色数PANTONE 2270Cを |
基本色数PANTONE 100Cを |
|||
|
|
|
|||
|
多重モード |
ベージュ色 |
水 |
||
|
基本色数PANTONE 7534Cを |
基本色数PANTONE 2226Cを |
|||
|
|
|
|||
|
バイオレット |
- |
|||
|
基本色数PANTONE 7641Cを |
||||
|
|
||||
*極性の選択
|
12Fパッチ・コード |
||||
|
|
*プロダクト包装
|
|
|
|
厚くされた帯電防止袋 |
厚くされたカートン |
*工場強さ
|
特殊化: JFOPTはトップ ブランド装置（SUMIX/JRG/OPTOTEST）の専門的知識そして大ぞろいとの10年以上MPOのジャンパーの生産に、焦点を合わせ、良質の、高性能MPOのジャンパーの生産を可能にする。 |
|
||||
|
生産力: JFOPTに5つのMPO生産ラインおよび装置が顧客需要に応じるためにたくさんのMPOのジャンパーを迅速かつ効率的に作り出すある。 |
|
||||
|
品質管理: JFOPTは原料の調達からの工程にあらゆる段階で専門の質のテストおよび監視を含む厳密な品質管理の手段を、実行する。私達は100%の3D干渉のテスト、IL&RLのテストおよび製品品質を保障するために終り表面点検を行なう。 |
|
||||
|
標準的な開発: JFOPTは製品の一致性および性能の安定性を保障する顧客の要求に基づいてMPOのジャンパーの生産標準に成長し、厳しく付着できる。 |
|
||||
|
技術革新: JFOPTは技術革新を強調し、高度を開発することおよびMPOのジャンパーを高行うことに捧げられる専門R & Dのチームがある。 |
|
||||
|
サービスおよびテクニカル サポート: JFOPTは広範囲のプリセールそして売り上げ後のサービスを、技術的な相談、顧客の必要性を満たし、顧客満足を保障するプロダクト推薦および後販売の維持を含んで、提供する。 |
|
||||
*頻繁なQ&A
1.What問題はMPOのジャンパーをカスタマイズした場合考慮されるべきであるか。
ジャンパーの長さ/ケーブル材料/繊維のタイプおよび中心の計算/オス型またはメス型 コネクタ/挿入損失の標準/色の条件/ラベルおよびカスタム化の要求。
2.How私達は私達のMPOのジャンパーのための安定した変数を保障するか。
JFOPTのMPOのジャンパーは100%の3D干渉計のテストおよび100%の挿入損失のテストを経、安定した変数を保障する。
3.Whatは私達の配達調達期間であるか。
私達に30,000+ MPOのコネクターの月例生産能力があり、敏速な配達を保障する。
他のMPO関連のプロダクトが私達提供する4.Whatか。
MPOのジャンパーに加えて、私達はまたMPOのループバック、MPOの減衰器、MPOの男性に女性のアダプター、MTのジャンパーおよび他のMPO関連のプロダクトを作り出す。
