起源の場所:
中国
ブランド名:
JFOPT
証明:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
モデル番号:
MPO 96C OM5 50/125 LL
私達に連絡しなさい

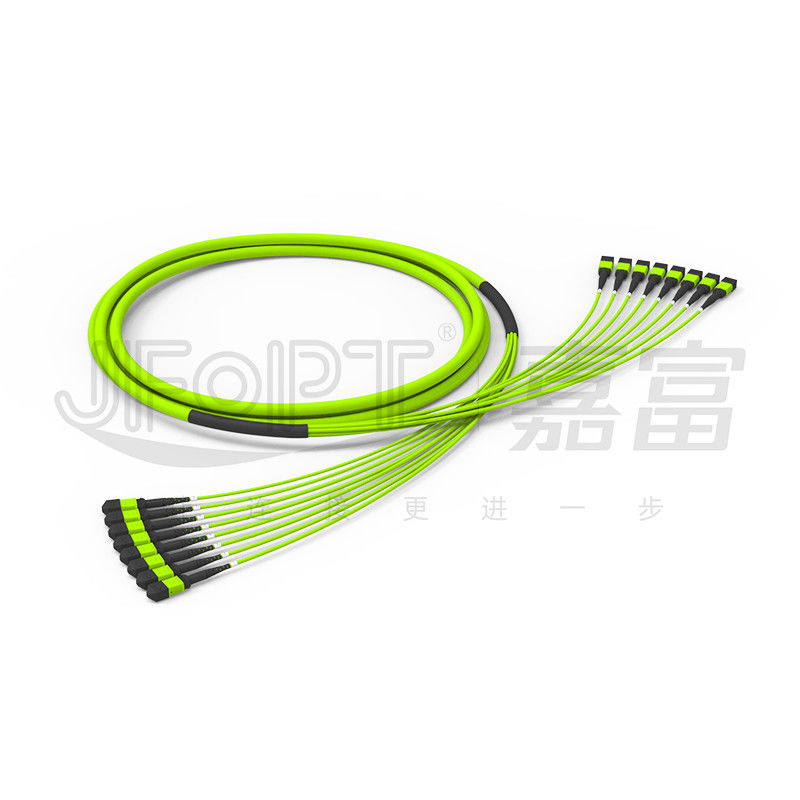

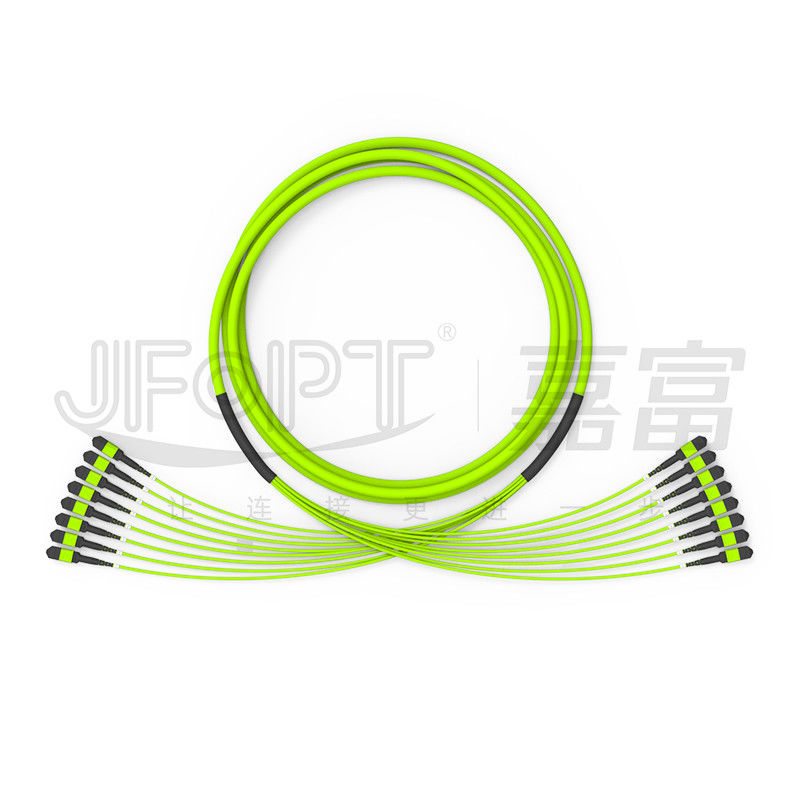

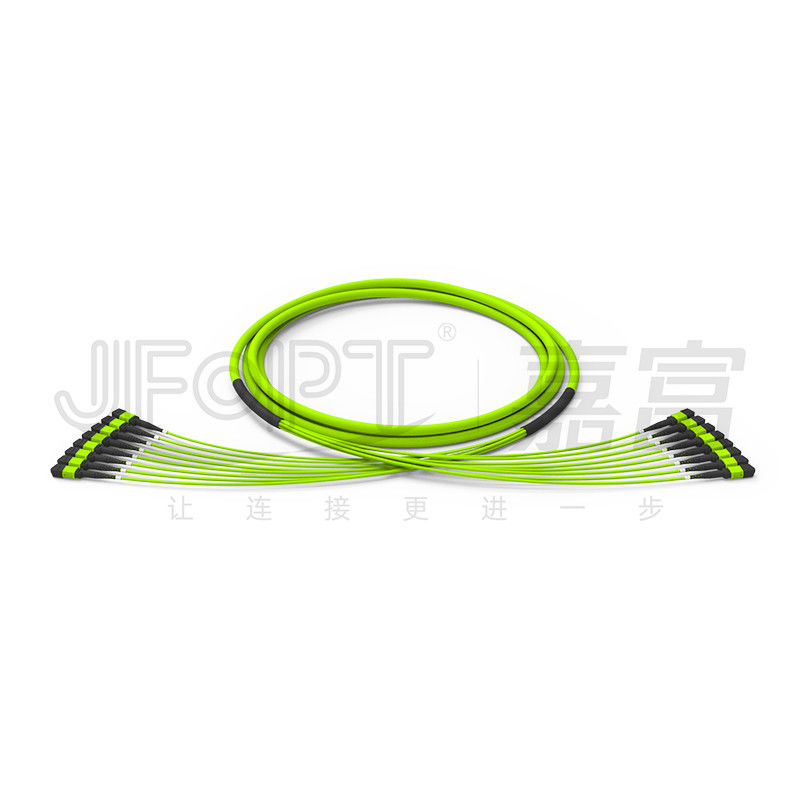

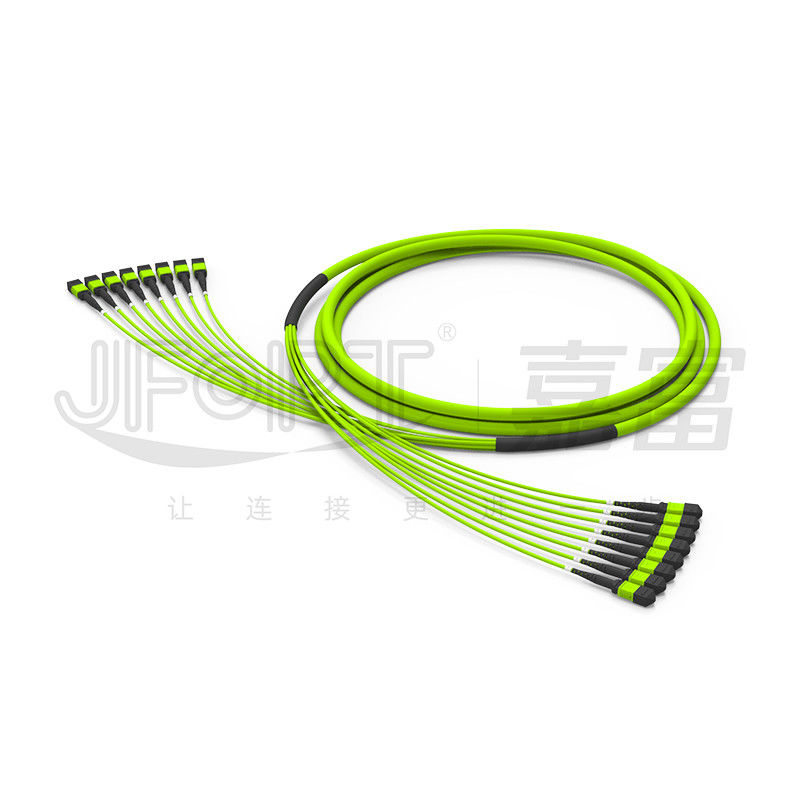

96中心12繊維*8の単位OM5 50/125の多重モードの高い帯域幅小型円形ケーブル トランク ケーブル
96中心MPOのトランク ケーブルはケーブル管理で単位（条件に従ってカスタマイズ可能な）、提供のより高い統合および重要なスペース セービングごとの12の繊維が付いている96中心小型ケーブルを使用する。ケーブルはくねり無感覚な多重モードOM5繊維から成っていて、すばらしい帯域幅およびより長い伝送距離を提供する。それは補強の要素として引張強さを高めるためにaramidヤーンを特色にする。ケーブルはOFNPのflame-retardant評価と作ることができ耐火性を保障する。帯電防止袋で塵および湿気を防ぎ、静電気の損傷から保護することを包む。
*特徴
|
①OM5繊維はより高い帯域幅を提供する |
②96中心のトランク ケーブルは管理し易く、組織し易い |
||||
|
|
|
||||
|
③400Gのための150メートルに達することができる長い伝送距離 |
④500回までのMPOの耐久性 |
||||
|
|
|
||||
|
⑤IEC-61754-7およびTIA-604-5 （FOCIS-5）と迎合的標準 |
- |
||||
|
|
- |
||||
*適用
1.Data中心ネットワークのケーブルで通信すること。
2.40G/100G光通信システム、QSFPの光学モジュール。
3.Fiber視覚の通信システム、ケーブル・テレビ ネットワーク、電気通信ネットワーク。
4.ローカルエリア・ネットワーク（LANs）、広域ネットワーク（WANs）、FTTx。

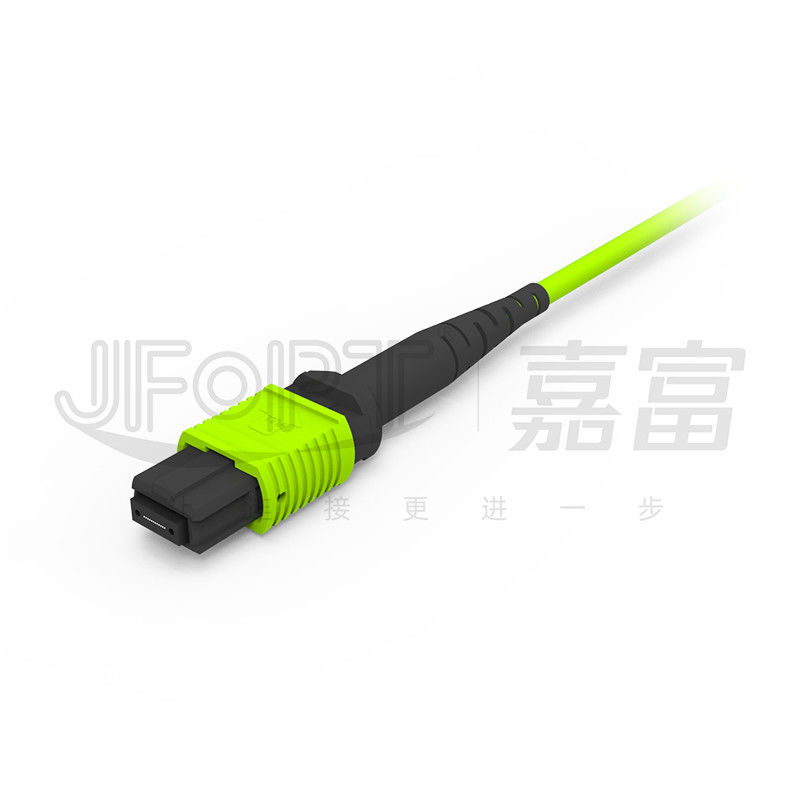

* MPOのコネクター変数
|
コネクターのタイプ |
挿入損失 |
リターン・ロス |
|||
|
典型的 |
最高 |
||||
|
MPOのコネクター |
SMの標準 |
0.2dB |
0.75dB |
APC≥60dB |
|
|
低損失SM |
0.1dB |
0.35dB |
|||
|
MMの標準 |
0.2dB |
0.6dB |
PC≥25dB |
||
|
低損失MM |
0.1dB |
0.35dB |
|||
|
男性/女性 |
男性:Pinを使って 女性:Pinなし |
||||
* 3D幾何学的な変数
|
項目 |
最高 |
分 |
||
|
湾曲（mm）の半径 |
X |
2000年 |
-10000 |
|
|
Y |
- |
5 |
||
|
角度（°） |
X |
0.15 |
-0.15 |
|
|
Y （APC） |
8.2 |
7.8 |
||
|
Y （PC） |
0.2 |
-0.2 |
||
|
光学中心（mm）の湾曲の半径 |
- |
1 |
||
|
繊維の高さ（nm） |
3500 |
1000 |
||
|
隣接した繊維（nm）の高さの相違 |
500 |
N/A |
||
|
最高の否定的な同一平面上（nm） |
300 |
N/A |
||
*ケーブル変数
|
項目 |
変数 |
||||||
|
繊維のタイプ |
G652D/G657A1/G657A2/OM1/OM2/OM3/OM4/OM5 |
||||||
|
繊維の計算 |
24 |
48 |
72 |
96 |
144 |
288 |
|
|
装置台数 |
12の中心/単位 |
12の中心/単位 |
12の中心/単位 |
12の中心/単位 |
12の中心/単位 |
12の中心/単位 |
24の中心/単位 |
|
中央強さメンバー |
/ |
/ |
FRP |
||||
|
副ケーブルの単位の外の直径 |
3.0mm |
||||||
|
副ケーブルの単位のジャケット材料 |
PVC/LSZH |
||||||
|
副ケーブルの単位のジャケット色 |
黄色/オレンジ/緑/Heatherのバイオレット/カスタム化 |
||||||
|
副ケーブルの単位の強さメンバー |
Aramidヤーン |
||||||
|
外のジャケットの直径 |
9.5mm |
9.5mm |
11.5mm |
13.5mm |
17.0mm |
||
|
外のジャケット材料 |
PVC/LSZH |
||||||
|
外のジャケット色 |
黄色/オレンジ/緑/Heatherのバイオレット/カスタム化 |
||||||
|
引張強さ（長期） |
300N |
200N |
400N |
800N |
1600N |
||
|
引張強さ（短期） |
600N |
400N |
1000N |
1500N |
3000N |
||
|
押しつぶしなさい抵抗（長期）を |
300N/10cm |
||||||
|
クラッシュの抵抗（短期） |
1000N/10cm |
||||||
|
最低の曲げ半径（原動力） |
20D |
||||||
|
最低の曲げ半径（空電） |
10D |
||||||
|
実用温度 |
-20~60℃ |
||||||
|
保管温度 |
-20~60℃ |
||||||
|
火の評価 |
OFN/OFNR/OFNP |
||||||
*コネクターのブーツの選択
|
MPOのブーツのタイプ |
||||
|
タイプ |
指定 |
適当なケーブルOD |
映像 |
デッサン |
|
円形のブーツ |
3.0ブーツL=33mm |
3.0/3.2 |
|
|
|
3.0ブーツL=17mm |
3.0/3.2 |
|
|
|
|
平らなブーツ |
3.0ブーツL=25mm |
3.0/3.2 |
|
|
|
プッシュ プル タブ |
すべてのブーツのための自在継手 |
自在継手 |
|
|
*コネクター色の選択
|
MPOのコネクター |
||||
|
単一モード |
緑 |
黄色 |
||
|
基本色数PANTONE 2270Cを |
基本色数PANTONE 100Cを |
|||
|
|
|
|||
|
多重モード |
ベージュ色 |
水 |
||
|
基本色数PANTONE 7534Cを |
基本色数PANTONE 2226Cを |
|||
|
|
|
|||
|
バイオレット |
ライム グリーン |
|||
|
基本色数PANTONE 7641Cを |
基本色数PANTONE 375Cを |
|||
|
|
|
|||
*極性の選択
|
12Fパッチ・コード |
||||
|
|
*プロダクト包装
|
|
|
|
厚くされた帯電防止袋 |
厚くされたカートン |
*工場強さ
|
特殊化: JFOPTはトップ ブランド装置（SUMIX/JRG/OPTOTEST）の専門的知識そして大ぞろいとの10年以上MPOのジャンパーの生産に、焦点を合わせ、良質の、高性能MPOのジャンパーの生産を可能にする。 |
|
||||
|
生産力: JFOPTに5つのMPO生産ラインおよび装置が顧客需要に応じるためにたくさんのMPOのジャンパーを迅速かつ効率的に作り出すある。 |
|
||||
|
品質管理: JFOPTは100%の3D干渉のテスト、挿入損失のテストおよび終り表面点検を含むあらゆる段階で製品品質を保障するために専門の質の点検および監視の原料そして工程中の厳密な品質管理を、実行する。 |
|
||||
|
サービスおよびテクニカル サポート: JFOPTは製品の一致性および性能の安定性を保障する顧客の要求に基づいてMPOのジャンパーの生産標準に成長し、厳しく付着できる。 |
|
||||
|
技術革新: JFOPTは技術革新を強調し、高度を開発することおよびMPOのジャンパーを高行うことに捧げられる専門R & Dのチームがある。 |
|
||||
|
サービスおよびテクニカル サポート: JFOPTは広範囲のプリセールそして売り上げ後のサービスを、技術的な相談、顧客の必要性を満たし、顧客満足を保障するプロダクト推薦および後販売の維持を含んで、提供する。 |
|
||||
*頻繁なQ&A
1.What問題はMPOのジャンパーをカスタマイズした場合考慮されるべきであるか。
ジャンパーの長さ/ケーブル材料/繊維のタイプおよび中心の計算/オス型またはメス型 コネクタ/挿入損失の標準/色の条件/ラベルおよびカスタム化の要求。
2.How私達は私達のMPOのジャンパーのための安定した変数を保障するか。
JFOPTのMPOのジャンパーは100%の3D干渉計のテストおよび100%の挿入損失のテストを経、安定した変数を保障する。
3.Whatは私達の配達調達期間であるか。
私達に30,000+ MPOのコネクターの月例生産能力があり、敏速な配達を保障する。
他のMPO関連のプロダクトが私達提供する4.Whatか。
MPOのジャンパーに加えて、私達はまたMPOのループバック、MPOの減衰器、MPOの男性に女性のアダプター、MTのジャンパーおよび他のMPO関連のプロダクトを作り出す。
