起源の場所:
中国
ブランド名:
JFOPT
証明:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
モデル番号:
MPO/P-SC/A OM3 0.9mm LL 0.3m
私達に連絡しなさい

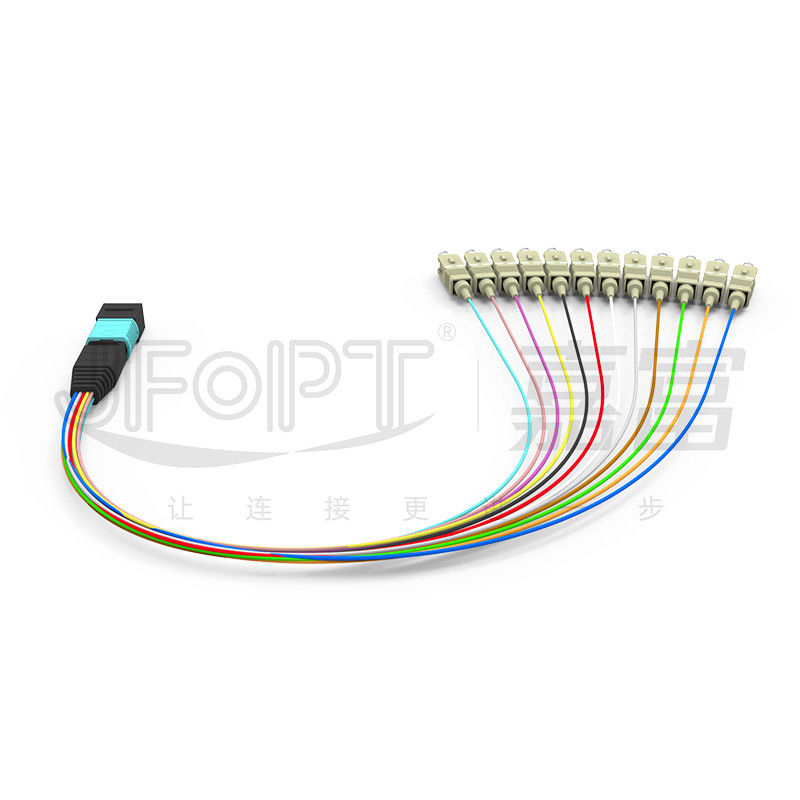

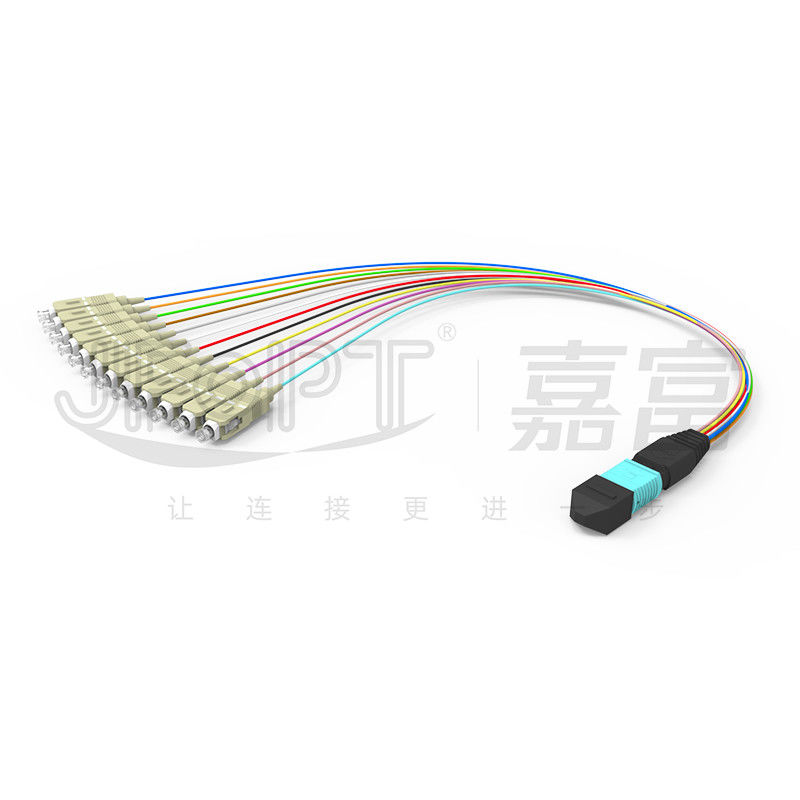

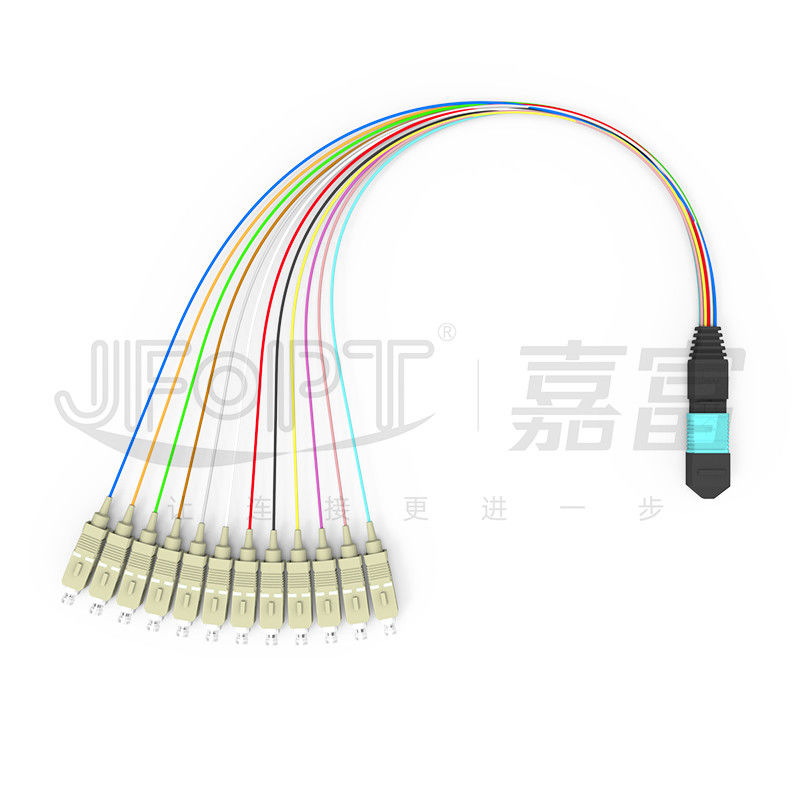

MPO/PC - SC/APC 0.3m多重モードOM3低損失の0.9mmの枝パッチ・コード
MPO-SCの0.9mmおおわれた枝パッチ・コードは装置またはMPOカセットの中の取付けのために普通使用される。関係に使用する繊維ケーブルは裸繊維が0.9mmの外装を通して通したリボンとなされる。1つの端はMPOのコネクターがもう一方の端に通常条件に基づいてSCのコネクターがあるが、装備されている。MPO-SCの枝パッチ・コードはチャネル ワイヤー順序、同一証明リング様式、枝長さおよび枝色とカスタマイズすることができ同一証明および維持を将来促進する。データ センタ、サーバー部屋および他の環境のネットワークの速く、容易な配置または容量の拡張を可能にするJFOPTのMPOカセットを使用することを推薦する。
*特徴
①コネクターおよび枝外装色は国際規格に続くか、またはカスタマイズすることができる
|
②くねり無感覚なOM3繊維は伝達安定性を高める
|
|
|
③低損失MPOのコネクターは最高の伝送距離を維持する
|
④100%の工場終了およびテストは伝達性能を保障する
|
|
|
⑤モジュラー管理のためのMPOカセットと互換性がある
|
- |
|
-
|
*適用
1.Data中心のケーブルで通信すること
2.40G/100G光通信システム、QSFPの光学モジュール
3.Fiber視覚の通信システム、ケーブル・テレビ ネットワーク、電気通信網
4.ローカルエリア・ネットワーク(LANs)、広域ネットワーク(WANs)、FTTx
* MPOのコネクター変数
コネクターのタイプ |
挿入損失 |
リターン・ロス |
|||
典型的 |
最高 |
||||
MPOのコネクター |
SMの標準 |
0.2dB |
0.75dB |
APC≥60dB |
|
低損失SM |
0.1dB |
0.35dB |
|||
MMの標準 |
0.2dB |
0.6dB |
PC≥25dB |
||
低損失MM |
0.1dB |
0.35dB |
|||
男性/女性 |
男性:Pinを使って、女性:Pinなし |
* SCのコネクター変数
コネクターの指定 |
コネクターのタイプ |
SC |
|||
フェルールのタイプ |
単一モード:UPC/APC;多重モード:UPC |
||||
フェルール材料 |
陶磁器A級のジルコニア |
||||
コネクター色 |
青/緑/ベージュ色/水/バイオレット/ライム グリーン |
||||
挿入損失 |
≤0.3dB/≤0.2dB/≤0.15dB |
||||
リターン・ロス |
単一モード:UPC≥50dB;APC≥60dB;多重モード:≥25dB |
||||
反復性 |
≤0.2dB |
||||
互換性 |
≤0.2dB |
* 3D幾何学的な変数
項目 |
最高 |
分 |
||
湾曲(mm)の半径 |
X |
2000年 |
-10000 |
|
Y |
- |
5 |
||
角度(°) |
X |
0.15 |
-0.15 |
|
Y (APC) |
8.2 |
7.8 |
||
Y (PC) |
0.2 |
-0.2 |
||
光学中心(mm)の湾曲の半径 |
- |
1 |
||
繊維の高さ(nm) |
3500 |
1000 |
||
隣接した繊維(nm)の高さの相違 |
500 |
N/A |
||
最高の否定的な同一平面上(nm) |
300 |
N/A |
*コネクター収容色選択
MPOのコネクター |
||||
単一モード |
緑 |
黄色 |
||
基本色数PANTONE 2270Cを |
基本色数PANTONE 100Cを |
|||
|
|
|||
多重モード |
ベージュ色 |
水 |
||
基本色数PANTONE 7534Cを |
基本色数PANTONE 2226Cを |
|||
|
|
|||
バイオレット |
- |
|||
基本色数PANTONE 7641Cを |
||||
|
*プロダクト包装
|
|
厚くされた帯電防止袋 |
厚くされたカートン |
*工場強さ
専門知識: 10年間以上のMPOのトランク ケーブルの生産の焦点によって、JFOPTにトップ ブランド装置(SUMIX/JRG/OPTOTEST)の専門の技術的専門知識そして大ぞろいがあり、良質および高性能MPOのトランク ケーブルの生産を可能にする。 |
|
||||
製造の機能: JFOPTに5つのMPOの生産ラインがあり、顧客需要に応じるようにたくさんのMPOのトランク ケーブルの急速で、有効な生産がする。 |
|
||||
品質管理: JFOPTは原料からの生産にあらゆるステップで厳密な品質管理を、実行する。私達は製品品質を保障するために専門の質の点検そして監視を、100%の3D干渉計のテスト、挿入損失のテストおよび終り表面点検を含んで、行なう。 |
|
||||
標準化: JFOPTは顧客の要求に従ってMPOのトランク ケーブルの生産標準を開発し、厳しく続くことができ製品の一致性および性能の安定性を保障する。 |
|
||||
技術革新: JFOPTは技術革新を強調し、高度および高性能MPOのトランク ケーブルの開発に捧げられる専門R & Dのチームがある。 |
|
||||
サービスおよびテクニカル サポート: JFOPTは広範囲のプリセールそして売り上げ後のサービスを、技術的な相談、顧客の必要性を満たし、顧客満足を保障するプロダクト推薦および後販売の維持を含んで、提供する。 |
|
||||
*頻繁なQ&A
1.What考察はMPOのトランク ケーブルをカスタマイズした場合なされるべきであるか。
MPOのトランク ケーブル/ケーブル材料(ジャケット材料) /Fiberのタイプおよび計算/性の長さのコネクター/色の好み/分類の条件およびカスタム化の要求のためのMPOのコネクター(男性/女性) /Insertionの損失の標準。
2.How私達は私達のMPOのトランク ケーブルの安定性を保障するか。
JFOPTは厳密なテストによって私達のMPOのトランク ケーブルの安定性を保障する。私達のMPOのトランク ケーブルはすべて3Dインターフェロメトリーのテストを経、安定した性能を保証する挿入損失テストに合格する。
3.Whatは私達の配達調達期間であるか。
30,000以上のMPOのコネクターの月例生産能力を使うと、私達はあなたの要求にすみやかに応じるために速い配達を保障してもいい。
他のMPO関連のプロダクトが私達提供する4.Whatか。
MPOのトランク ケーブルに加えて、私達はまたMPOのループバック、MPOの減衰器、MPOの男性に女性のアダプターおよびMTのジャンパーのような他のMPO関連のプロダクトを提供する。
私達にあなたの照会を直接送りなさい
