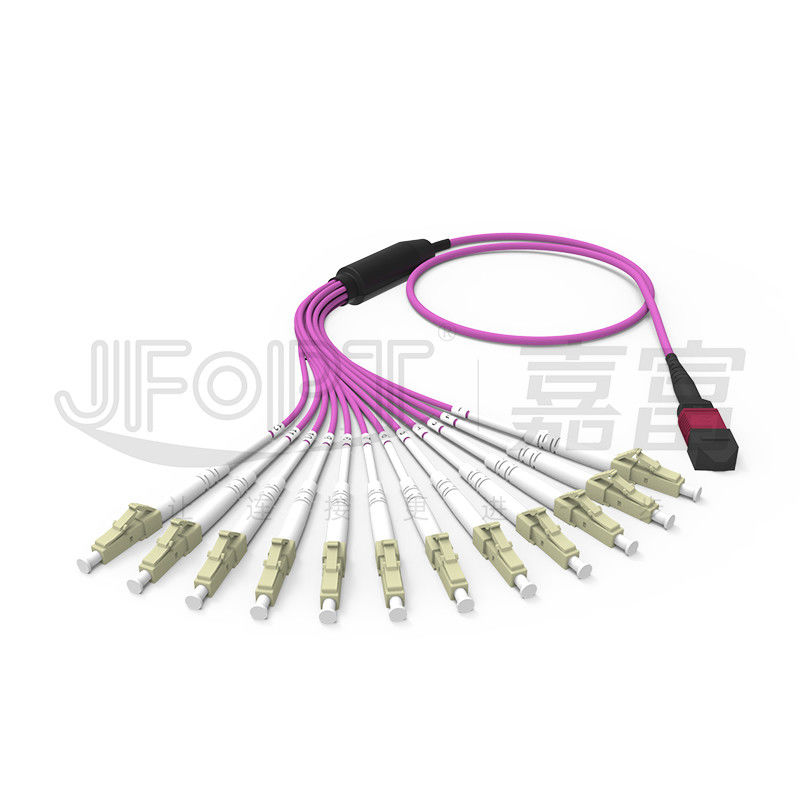

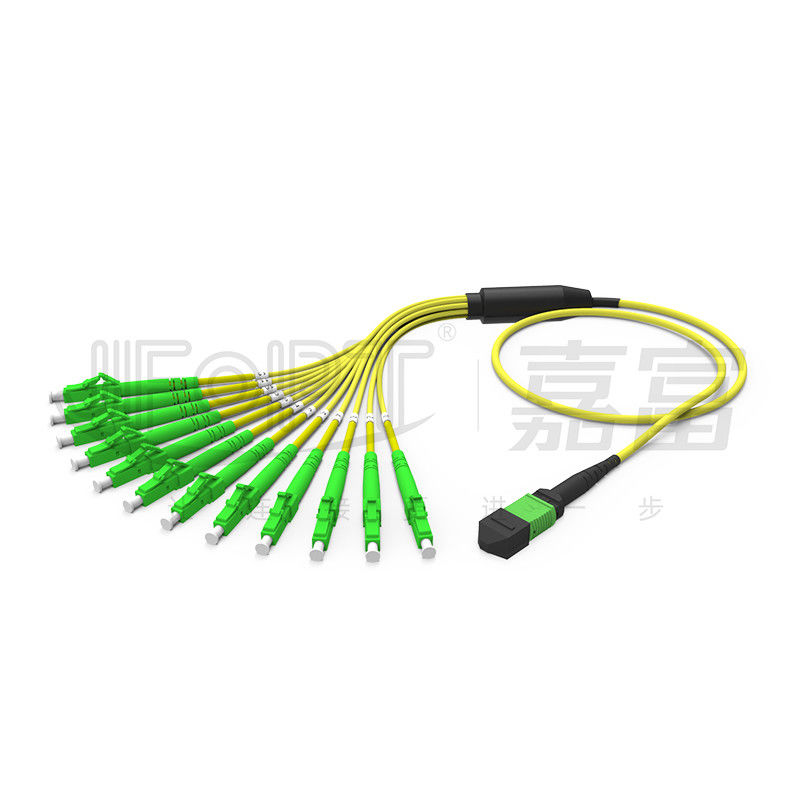

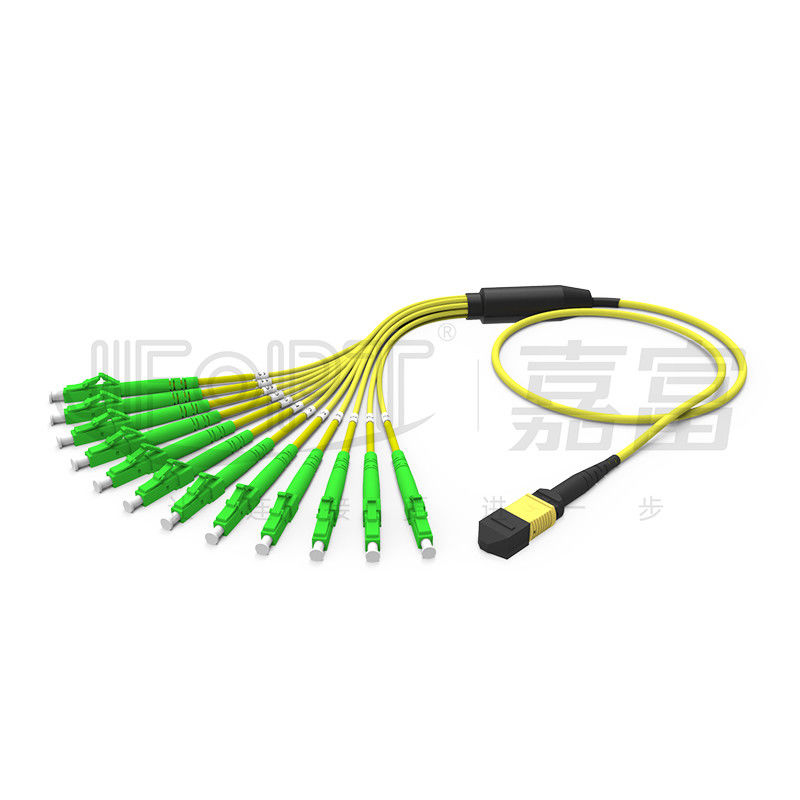

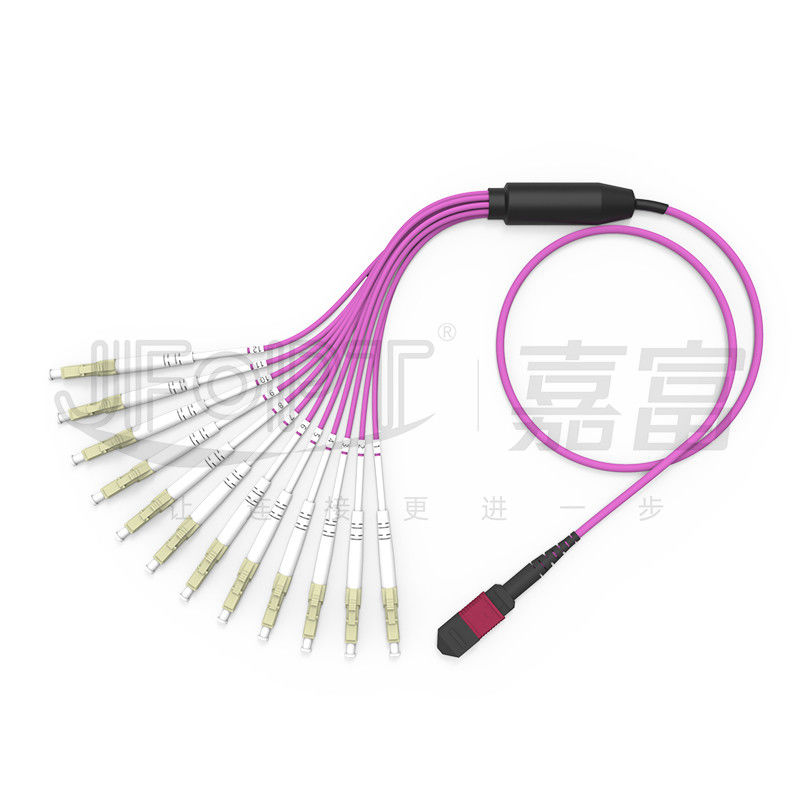

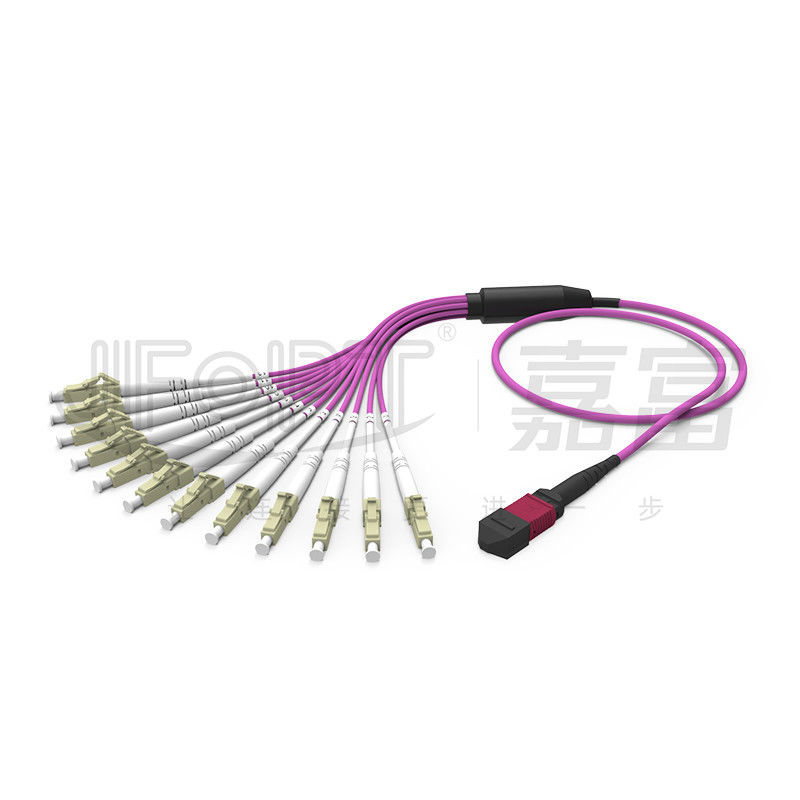

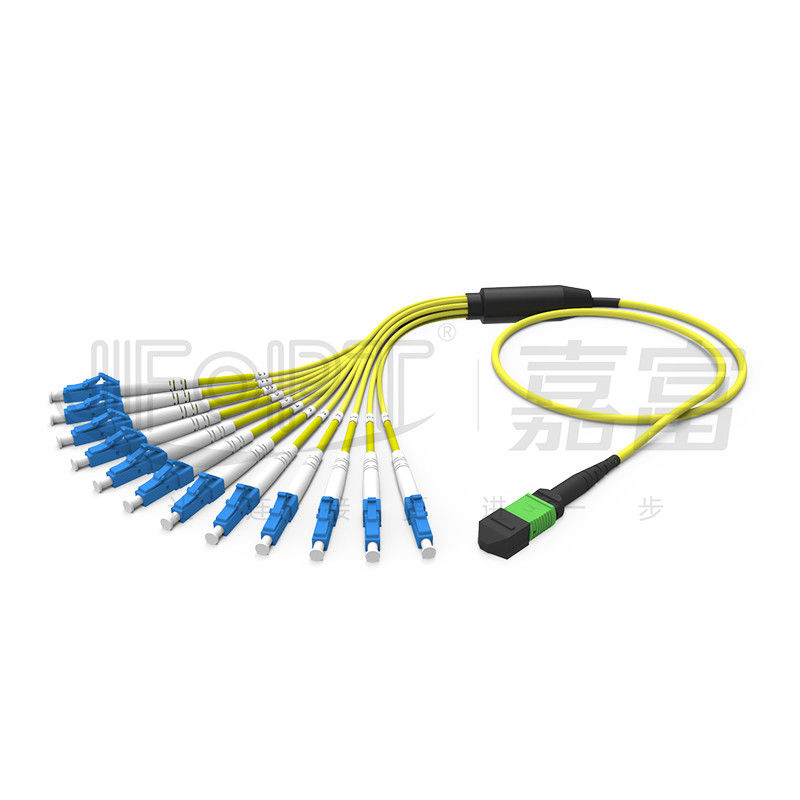

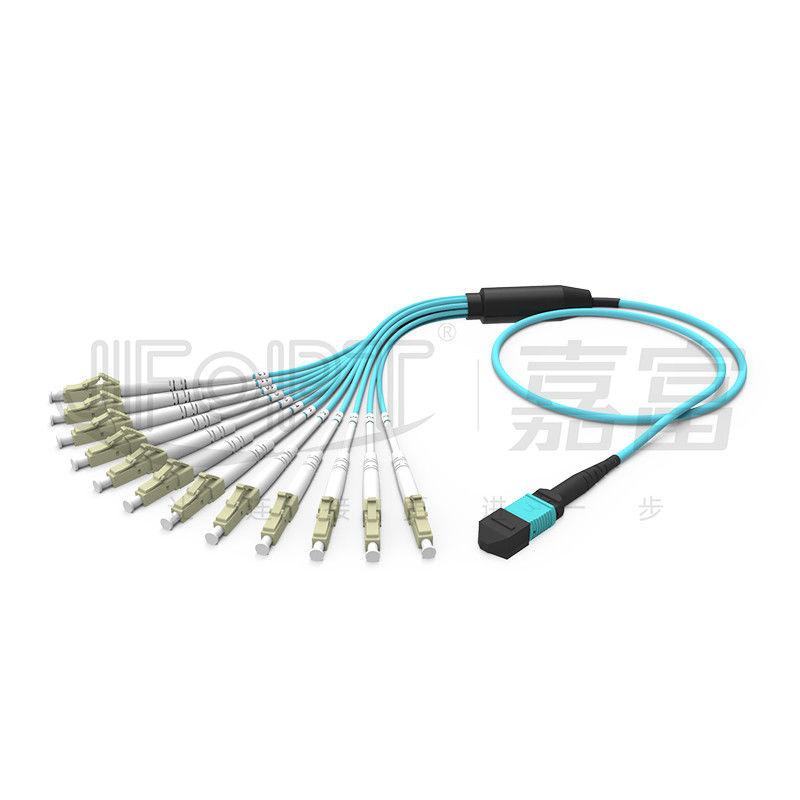

MPO-LC 3.0小型ケーブル2.0mmの枝パッチ・コード
MPO-LCの枝パッチ・コードは配線盤の光シグナルの光学モジュールで裂ける集中性か信号のために40G/100Gネットワークの改善で一般的設計されている。2.0mm LCの枝パッチ・コードへのMPOは繊維8/12/16/24のの構成で利用できる。MPOのコネクターはオス型またはメス型 コネクタによってLCのコネクターは単信か複式アパートように選ぶことができるがカスタマイズすることができる（TX/RXチャネルのカスタム化）。枝長さは他の選択間の等しい長さ、ファン・アウト、または勾配の長さのために、カスタマイズすることができる。
*特徴
|
①容易な取付けおよび保護のための2.0mmの外装が付いている枝
|
②他の外の直径の単一/二重ジャケット小型ケーブルに一致させるカスタマイズ可能なファン・アウト キット
|
|
|
|
③LCの枝は適用範囲が広い配置に等しい長さか等しくない長さとして選ぶことができる
|
④100%の工場終了および信頼できる伝達性能を保障するためにテスト
|
|
|
|
*適用
1.Data中心ネットワークのケーブルで通信すること。
2.40G/100G光通信システム、QSFPの光学モジュール。
3.Fiber視覚の通信システム、ケーブル・テレビ ネットワーク、電気通信ネットワーク。
4.ローカルエリア・ネットワーク（LANs）、広域ネットワーク（WANs）、FTTx。
* MPOのコネクター変数
|
コネクターのタイプ |
挿入損失 |
リターン・ロス |
|||
|
典型的 |
最高 |
||||
|
MPOのコネクター |
SMの標準 |
0.2dB |
0.75dB |
APC≥60dB |
|
|
低損失SM |
0.1dB |
0.35dB |
|||
|
MMの標準 |
0.2dB |
0.6dB |
PC≥25dB |
||
|
低損失MM |
0.1dB |
0.35dB |
|||
|
男性/女性 |
男性:Pinを使って、女性:Pinなし |
||||
* LCのコネクター変数
|
コネクターの特徴 |
コネクターのタイプ |
LC |
|||
|
端の表面タイプ |
単モード:UPC/APC;多重モード:UPC |
||||
|
フェルールのタイプ |
等級のジルコニアの陶磁器のフェルール |
||||
|
コネクターの収容色 |
青/緑/ベージュ色/水/バイオレット/石灰 |
||||
|
挿入損失 |
≤0.3dB/≤0.2dB/≤0.15dB |
||||
|
リターン・ロス |
単モード:UPC≥50dB;APC≥60dB;多重モード:≥25dB |
||||
|
反復性 |
≤0.2dB |
||||
|
互換性 |
≤0.2dB |
||||
* 3D幾何学的な変数
|
項目 |
最高 |
分 |
||
|
湾曲（mm）の半径 |
X |
2000年 |
-10000 |
|
|
Y |
- |
5 |
||
|
角度（°） |
X |
0.15 |
-0.15 |
|
|
Y （APC） |
8.2 |
7.8 |
||
|
Y （PC） |
0.2 |
-0.2 |
||
|
光学中心（mm）の湾曲の半径 |
- |
1 |
||
|
繊維の高さ（nm） |
3500 |
1000 |
||
|
隣接した繊維（nm）の高さの相違 |
500 |
N/A |
||
|
最高の否定的な同一平面上（nm） |
300 |
N/A |
||
*ケーブル変数
|
プロジェクト |
変数 |
|||
|
繊維のタイプ |
任意:G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
繊維の計算 |
任意:8/12/16/24 |
|||
|
強さメンバー |
Aramidヤーン |
|||
|
外のジャケット材料 |
任意:LSZH/ポリ塩化ビニール/TPU |
|||
|
外のジャケットの直径 |
3.0mm |
|||
|
外のジャケット色 |
黄色/オレンジ/水/マゼンタ/習慣 |
|||
|
引張強さ（長期） |
80N |
|||
|
引張強さ（短期） |
150N |
|||
|
押しつぶしなさい抵抗（長期）を |
100N/cm |
|||
|
クラッシュの抵抗（短期） |
500N/cm |
|||
|
最低の曲げ半径（原動力） |
20D |
|||
|
最低の曲げ半径（空電） |
10D |
|||
|
実用温度 |
-20~60℃ |
|||
|
保管温度 |
-20~60℃ |
|||
|
火の評価 |
任意:OFN/OFNR/OFNP |
|||
*コネクター色の選択
|
MPOのコネクター |
||||
|
単一モード |
緑 |
黄色 |
||
|
基本色数PANTONE 2270Cを |
基本色数PANTONE 100Cを |
|||
|
|
|
|||
|
多重モード |
ベージュ色 |
水 |
||
|
基本色数PANTONE 7534Cを |
基本色数PANTONE 2226Cを |
|||
|
|
|
|||
|
バイオレット |
- |
|||
|
基本色数PANTONE 7641Cを |
||||
|
|
||||
*分岐の選択
|
|
|
|
主要なケーブルの構造 |
|
|
|
|
|
等しい長さのファン・アウト |
等しくない長さのファン・アウト |
|
|
|
|
ファン・アウト0.9mm枝 |
|
|
|
|
|
ファン・アウト2.0/3.0mm枝 |
|
*極性の選択
|
MPO |
||||
|
|
|
LC |
||||
|
|
*プロダクト包装
|
|
|
|
厚くされた帯電防止袋 |
厚くされたカートン |
*工場強さ
|
プロ精神: JFOPTは専門的知識の10年以上MPOのジャンパーの生産に、焦点を合わせて、最高装置（SUMIX/JRG/OPTOTEST）の大ぞろいは、良質および高性能MPOのジャンパーを作り出すことができる。 |
|
||||
|
製造の機能: JFOPTに5つのMPO生産ラインおよび装置があり、顧客需要に応じることを多数のMPOのジャンパーの速く、有効な生産を可能にする。 |
|
||||
|
品質管理: JFOPTは原料の調達からの工程にあらゆる段階で専門の質のテストおよび監視を含む厳密な品質管理の手段を、実行する。私達は100%の3D干渉のテスト、挿入損失のテストおよび製品品質を保障するために終り表面点検を行なう。 |
|
||||
|
標準的な開発: JFOPTは顧客の要求に従ってMPOのジャンパーの生産標準に成長し、厳しく付着でき製品の一致性および性能の安定性を保障する。 |
|
||||
|
技術革新: JFOPTは技術革新を強調し、絶えず高度を開発し、MPOのジャンパーを高行っている専門R & Dのチームがある。 |
|
||||
|
サービスおよびテクニカル サポート: JFOPTは広範囲のプリセールそして売り上げ後のサービスを、技術的な相談、顧客の必要性を満たし、顧客満足を保障するプロダクト推薦および後販売修理を含んで、提供する。 |
|
||||
*頻繁なQ&A
1.What問題はMPOのジャンパーをカスタマイズした場合考慮されるべきであるか。
ジャンパーの長さ/ケーブル材料/繊維のタイプおよび繊維の計算/MPOの男性か女性の挿入損失の標準/色の条件/ラベルおよびカスタム化の要求。
2.How私達は私達のMPOのジャンパーのための安定した変数を保障するか。
JFOPTのMPOのジャンパーは100%の3D干渉計のテストおよび100% IL&RLのテストを経、安定した変数を保障する。
3.Whatは私達の配達調達期間であるか。
私達に30,000+ MPOのコネクターの月例生産能力があり、敏速な配達を保障する。
他のMPO関連のプロダクトが私達提供する4.Whatか。
MPOのジャンパーに加えて、私達はまたMPOのループバック、MPOの減衰器、女性のアダプター、MTのジャンパーおよび他のMPOの関連製品へのMPOの男性を作り出す。
