起源の場所:
中国
ブランド名:
JFOPT
証明:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
モデル番号:
黄色いLC/A-LC/Aの小型ケーブル3.0mm 24core G657A1
私達に連絡しなさい

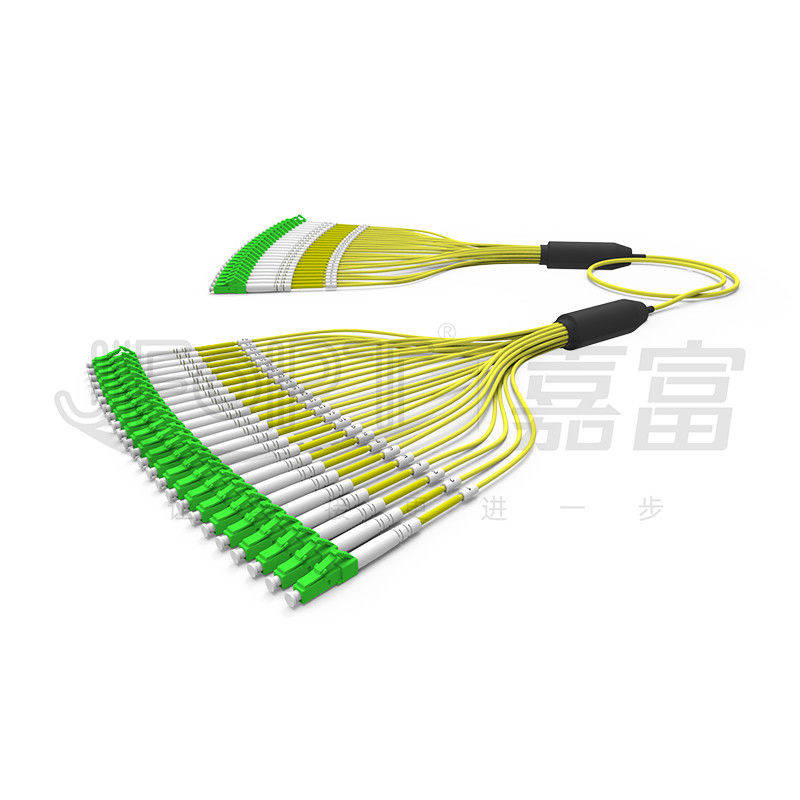

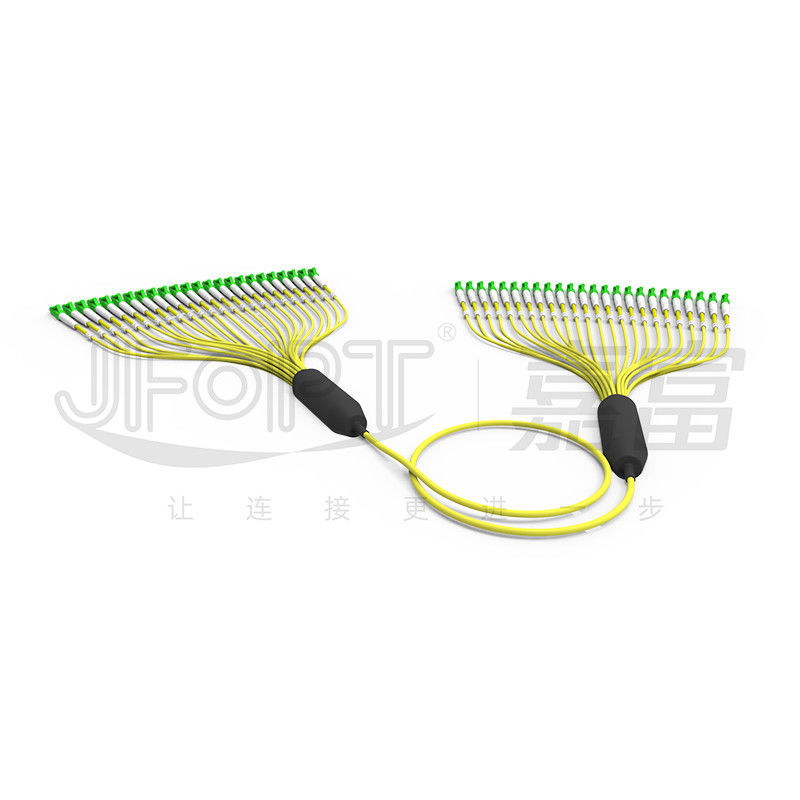

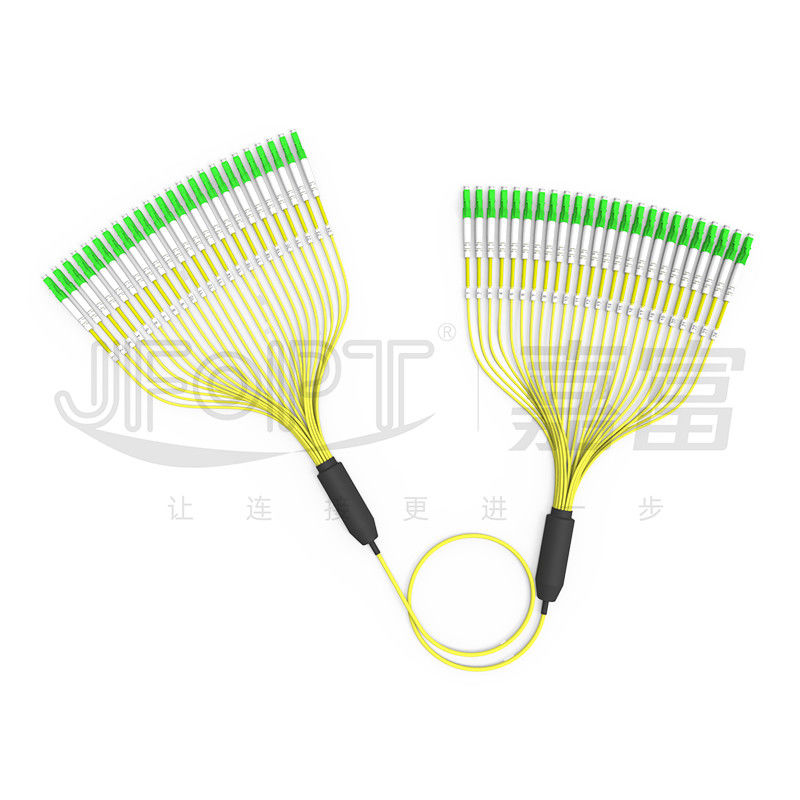

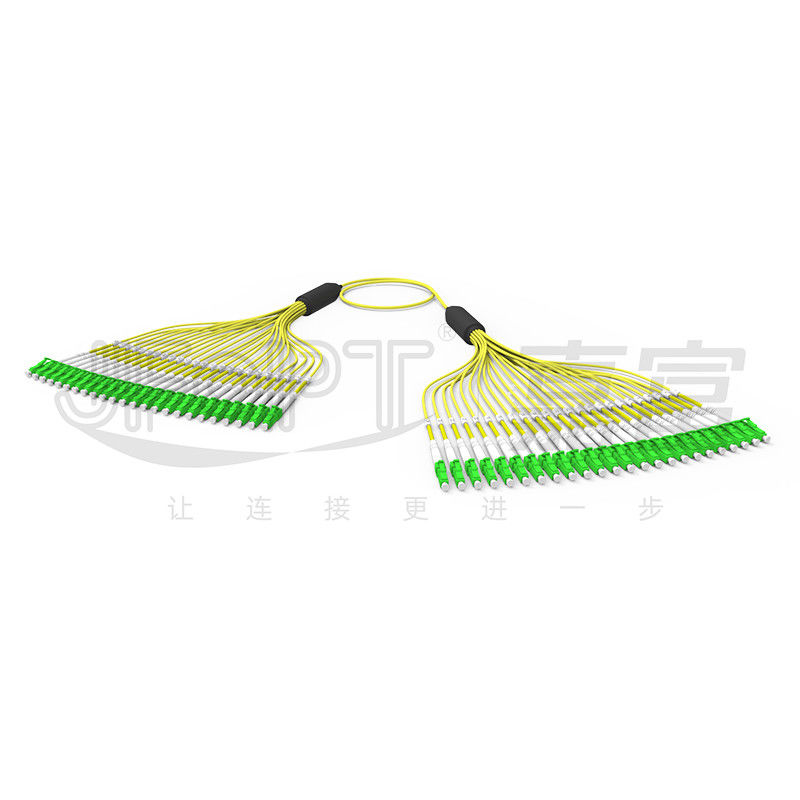

前終えられたパッチ・コード3.0mmの本管ケーブル24はG657A1黄色い外の外装LC/APCの枝の芯を取る
LC/APC-LC/APCの3.0mm前終えられたパッチ・コードの主要なケーブルはJFOPTの工場のコネクターによって製造され、前合う単一の3.0mm小型ケーブルを使用する。通常、24中心小型ケーブルは2組の12色の堅緩衝された繊維、aramidヤーンおよび単一の保護外装から成っている。1組の繊維は他のセットと点を打つことによって区別される。くねり無感覚な繊維G657A1の小さいスペース配置の安定性を保障するのに使用にJFOPTのデフォルトによって作り出される単モード束のパッチ・コード。枝はゲルに満ちた技術を使用して製造され、かなり寿命および引張強さを改善する。顧客は異なった枝中心の計算、長さ、主要なケーブル材料、色を選ぶことができ異なる装置の間の相互連結の必要性を満たすためにFC/SC/ST/E2000のようなさまざまなモデルの前終えられた端をカスタマイズする。
*特徴
|
①3.0mmの外の直径、救う設置スペース |
②改善された伝達安定性のためにG657A1繊維を使用する |
|
|
|
|
③単心または二重中心の枝と利用できるLCのコネクター |
④枝は信頼できる接続のためのゲルに満ちた技術を使用して製造される |
|
|
|
|
⑤カスタマイズ可能な枝チャネル順序 |
⑥任意2.0mm/3.0mm緩い管/装甲緩い管 |
|
|
|
*適用
1.Fiberアクセス ネットワーク
2.Fiberデータ伝送
3.Fiber通信システム、ケーブル・テレビ ネットワーク、電気通信網
4.ローカルエリア・ネットワーク（LANs）、広域ネットワーク（WANs）、FTTx
*コネクター変数
|
コネクターの特徴 |
コネクターのタイプ |
LC/SC/FC/ST |
|||
|
フェルールのタイプ |
単モード:UPC/APC;多重モード:UPC |
||||
|
フェルール材料 |
陶磁器A級のジルコニア |
||||
|
コネクター色 |
青/緑/ベージュ色/水/紫色 |
||||
|
挿入損失 |
≤0.3dB/≤0.2dB/≤0.15dB |
||||
|
リターン・ロス |
単モード:UPCの≥ 50dB;APCの≥ 60dB;多重モード:≥ 25dB |
||||
|
反復性 |
≤0.2dB |
||||
|
互換性 |
≤0.2dB |
||||
* 3D幾何学変数（任意）
|
項目 |
UPC |
APC |
||||
|
SC/FC/ST |
LC |
SC/FC |
LC |
|||
|
SM |
MM |
SM |
MM |
SM |
SM |
|
|
湾曲（mm）の半径 |
10-25 |
7-25 |
5-12 |
|||
|
頂点のオフセット（μm） |
≤50 |
≤30 |
||||
|
弱められる繊維（nm） |
±100 |
|||||
|
角度偏差（°） |
0 |
8±0.3 |
||||
|
結合角の偏差（°） |
0 |
±0.5 |
||||
|
繊維の直径（μm） |
123-135 |
|||||
*光ケーブル変数
|
プロジェクト |
変数 |
|||
|
繊維のタイプ |
任意G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
繊維の計算 |
任意8/12/16/24 |
|||
|
強さメンバー |
Aramidヤーン |
|||
|
外のジャケット材料 |
任意LSZH/ポリ塩化ビニール/TPU |
|||
|
外のジャケットの直径 |
3.0mm |
|||
|
外のジャケット色 |
カスタマイズされる |
|||
|
引張強さ（長期） |
80N |
|||
|
引張強さ（短期） |
150N |
|||
|
押しつぶしなさい抵抗（長期）を |
100N/cm |
|||
|
クラッシュの抵抗（短期） |
500N/cm |
|||
|
最低の曲げ半径（原動力） |
20D |
|||
|
最低の曲げ半径（空電） |
10D |
|||
|
実用温度 |
-20~60℃ |
|||
|
保管温度 |
-20~60℃ |
|||
|
火の評価 |
任意OFN/OFNR/OFNP |
|||
*分岐の選択
|
主要なケーブルの構造 |
|
|
|
|
|
等しい長さのファン・アウト |
等しくない長さのファン・アウト |
|
|
|
|
0.9mmの屋内トイレの管が付いているfberのブランチ命令 |
|
|
|
|
|
2.0/3.0mmの屋内トイレの管が付いているfberのブランチ命令 |
|
|
|
|
*プロダクト包装
|
|
|
|
厚くされた袋の包装 |
厚くされた板紙箱の包装 |
*工場強さ
|
特殊化: JFOPTは大き中心のジャンパーの工程の経験の年を集め、複雑な環境の極端に低い損失そして長い寿命を保障する。 |
|
||||
|
製造の機能: JFOPTに速い配達のためのさまざまな大き中心ケーブルの専門のlarge-diameterマルチコア ケーブルの打抜き機、保障の速く、有効で、端正な巻上げが装備されている5生産ラインおよび装置がある。 |
|
||||
|
品質管理: JFOPTは厳密な品質管理の手段を実行し、一般に原料の質の最適化によって大き中心ケーブルで見つけられる異常に演説する。コネクターの工程は100%のテストおよび点検を経る。 |
|
||||
|
標準的な開発: JFOPTは顧客の要求に従ってジャンパー線の色、外の直径、繊維のタイプおよび量およびジャケット構造カスタマイズできる。シーリングを見本抽出すれば異なったバッチ順序を渡るプロダクト技術仕様そして一貫性を保障するのに機械製図が使用されている。 |
|
||||
|
技術革新: JFOPTは技術革新を強調し、高度および高性能繊維のジャンパーの開発に捧げられる専門R & Dのチームがある。 |
|
||||
|
サービスおよびテクニカル サポート: JFOPTは広範囲のプリセールそして売り上げ後のサービスを、技術的な相談、顧客の必要性を満たし、顧客満足を保障するプロダクト推薦およびアフターセールスの維持を含んで、提供する。 |
|
||||
*頻繁なQ&A
1.Whatは標準的な繊維光学のパッチ・コードをカスタマイズした場合考慮されるべきであるか。
パッチ・コード/枝長さ/分岐ケーブルのの全長直径/中心/色/分類し、他のカスタム化の条件の繊維ケーブル材料/繊維のタイプおよび数。
2.How私達は私達の標準的な繊維光学のパッチ・コードの安定性を保障するか。
JFOPTの繊維光学のパッチ・コードはコネクターの100%が安定した変数を保証する挿入損失テストおよび終り表面点検を渡すことを保障するためにプロセス設計を経る。
3.Whatは私達の配達調達期間であるか。
標準的なプロダクトのために、私達の配達調達期間は5仕事日以内に制御され、速い郵送物を保障する。
