起源の場所:
中国
ブランド名:
JFOPT
証明:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
モデル番号:
装甲型MPO-MPO 12C SM G657A1/G657A2 SL/LL
私達に連絡しなさい

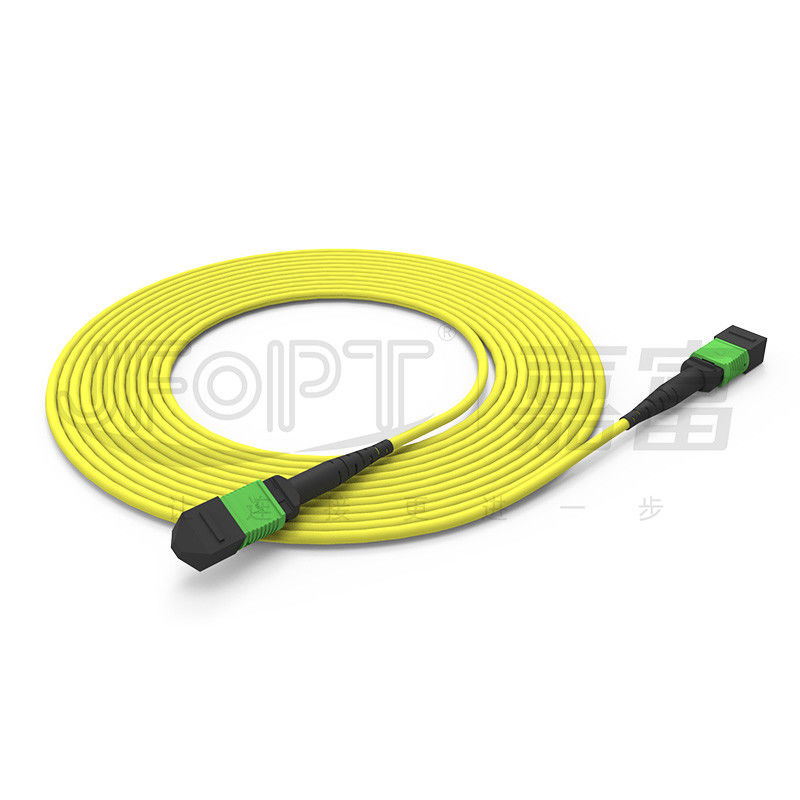

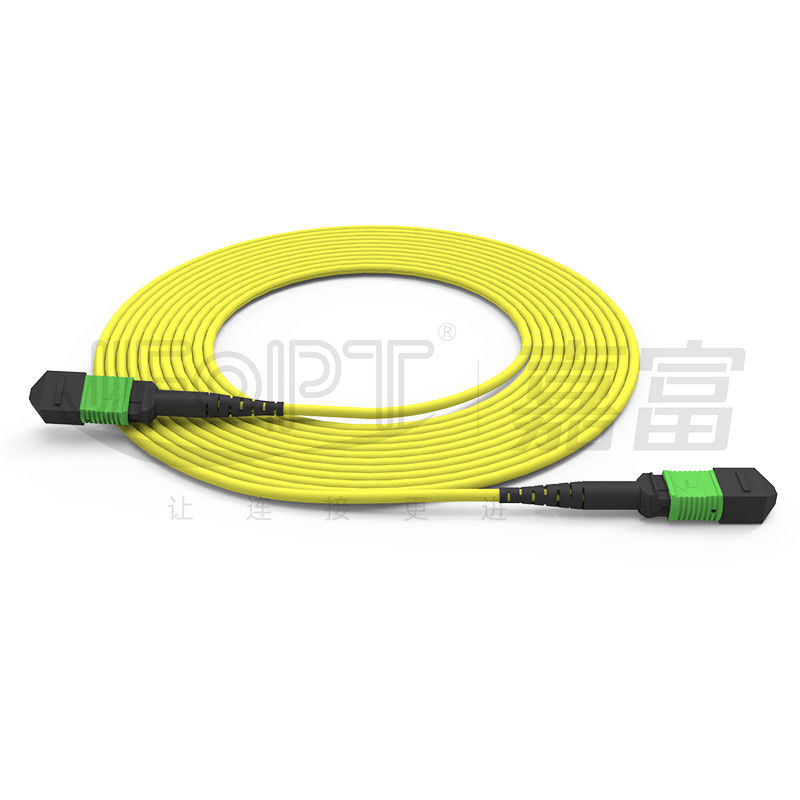

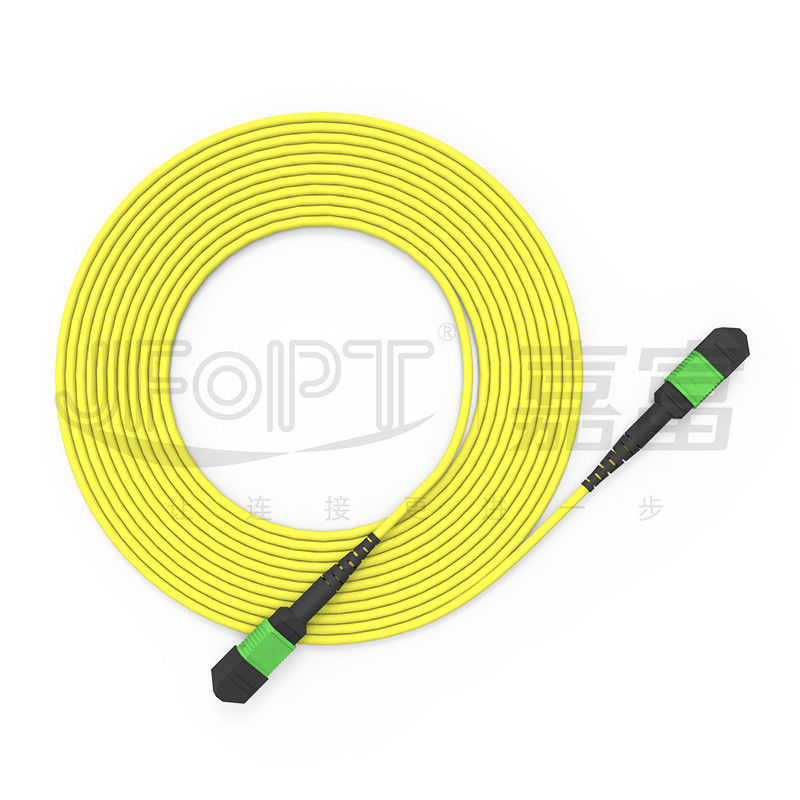

装甲型トランクジャンパー MPO-MPO 12コアシングルモード G657A1/G657A2 標準損失/低損失
JFOPT 装甲型単モード 12コア MPO トランクジャンパー,光ファイバーがステンレス鋼のスパイラル装甲層で覆われ,ケーブルに強固な屈曲抵抗力,横向き圧力,影響単調光ファイバーG657A1/G657A2は,ブランドYOFCの曲がり感のない光ファイバーから作られています.トランスミッション品質を保証するMPOコネクタは,標準損失 (SL≤0.75dB) と低損失 (LL≤0.35dB) MTフェルルで,異なる顧客の要求に応用できます.装甲式を含む,シングル装甲,ダブル装甲,およびダブルジャケット,様々な環境アプリケーションを満たすためにカスタマイズ.
* 特徴
|
①YOFC G657A1/G657A2 曲がり感のない光ファイバー |
②標準損失/低損失MTフェルルオプション |
||||
|
|
|
||||
|
③装甲式,単装甲式,二重装甲式,二重ジャケット式など,様々なケーブル構造が利用可能 |
④優れた機械性能と,ネズミに抵抗する能力 |
||||
|
|
|
||||
|
⑤要求に応じて異なる長さで調整可能 |
- |
||||
|
|
- |
||||
* アプリケーション
1- データセンターの部屋の配線
2.40G/100G オプティカル通信システム,QSFP オプティカルモジュール
3ケーブルテレビネットワーク,通信ネットワーク
4ローカルエリアネットワーク (LAN),ワイドエリアネットワーク (WAN),FTTx
* MPO コンネクタ パラメーター
|
コネクタタイプ |
挿入損失 |
返済損失 |
|||
|
典型的な |
最大 |
||||
|
MPOコネクタ |
SM 標準 |
0.2dB |
0.75dB |
APC≥60dB |
|
|
SM 低損失 |
0.1dB |
0.35dB |
|||
|
MM標準 |
0.2dB |
0.6dB |
PC≥25dB |
||
|
MM 低損失 |
0.1dB |
0.35dB |
|||
|
男性/女性 |
男性:ピンで 女性:ピンなし |
||||
* 3D 幾何学パラメータ
|
ポイント |
マックス |
ミニ |
||
|
曲線の半径 (mm) |
X について |
2000 |
- "万 |
|
|
Y |
- |
5 |
||
|
角度 (°) |
X について |
0.15 |
-0だった15 |
|
|
Y (APC) |
8.2 |
7.8 |
||
|
Y ((PC) |
0.2 |
-0だった2 |
||
|
オプティカルコアの曲率半径 (mm) |
- |
1 |
||
|
繊維の高さ (nm) |
3500 |
1000 |
||
|
隣接する繊維の高さ差 (nm) |
500 |
N/A |
||
|
最大負コプラナー (nm) |
300 |
N/A |
||

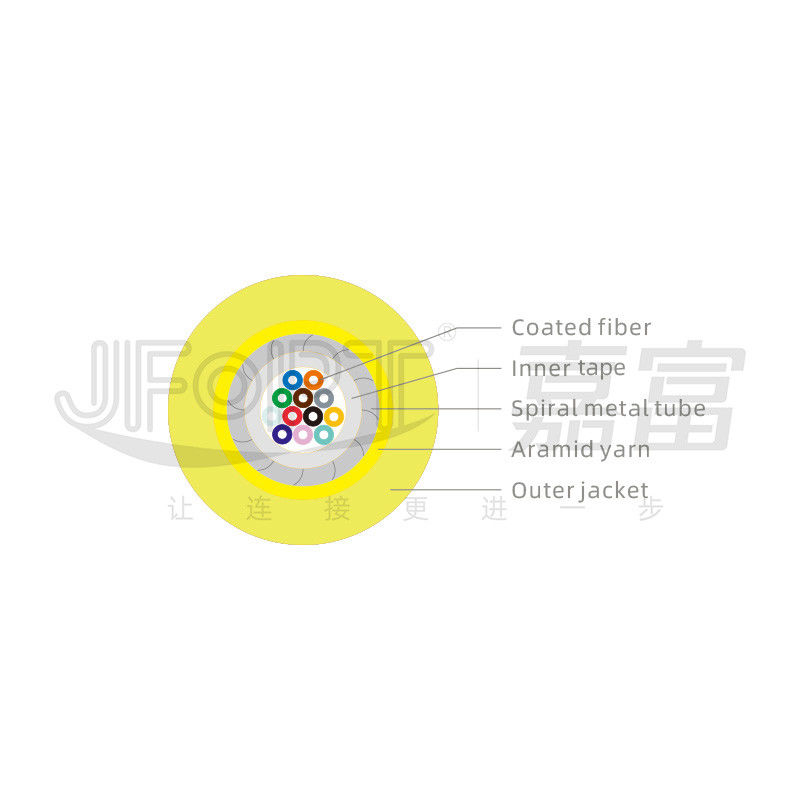

* シングル・アーマー・シングル・シート・ケーブルのパラメータ
|
ポイント |
パラメータ |
|||
|
繊維の種類 |
選択可能 G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
繊維数 |
2〜12 |
24 |
||
|
装甲 材料 |
ステンレス鋼 |
|||
|
装甲外径 |
2.1~2.2mm |
3.6~3.7mm |
||
|
装甲の厚さ |
0.25~0.28mm |
0.25~0.28mm |
||
|
外殻直径 |
3.0±0.1mm |
4.5±0.1mm |
||
|
外蓋の材料 |
オプション LSZH/TPU |
|||
|
外殻の色 |
黄色/オレンジ/ライムグリーン/ヒザー・バイオレット/カスタム |
|||
|
張力強度 (長期) |
500N |
200N |
||
|
ストレッチ強度 (短期) |
800N |
600N |
||
|
粉砕耐性 (長期) |
800N/cm |
200N/cm |
||
|
粉砕耐性 (短期) |
1200N/cm |
600N/cm |
||
|
最小屈曲半径 (ダイナミック) |
20D |
|||
|
最小屈曲半径 (静的) |
10D |
|||
|
動作温度 |
-20~60°C |
|||
|
貯蔵温度 |
-20~60°C |
|||
|
消防 格付け |
オプションOFN/OFNR/OFNP |
|||

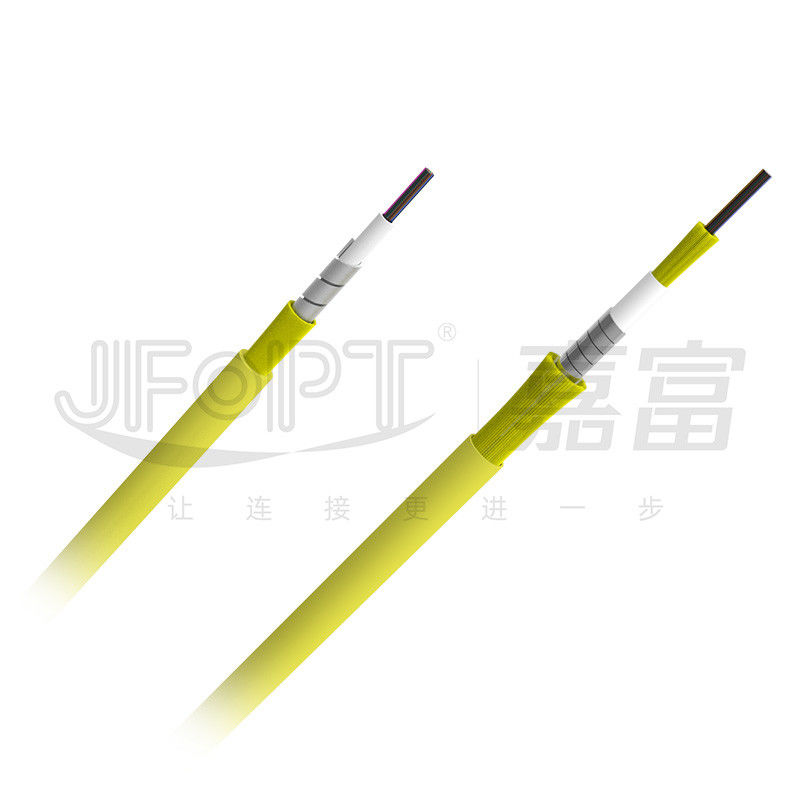

* ダブル・アーマード・ダブル・シェイフ・ケーブルのパラメータ
|
ポイント |
パラメータ |
|||
|
繊維の種類 |
選択可能 G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
繊維数 |
2〜12 |
24 |
||
|
内蓋 外径 |
1.4±0.1mm |
3.0±0.2mm |
||
|
内蓋の材料 |
LSZH |
|||
|
装甲 材料 |
ステンレス鋼 |
|||
|
装甲外径 |
2.0±0.1mm |
4.0±0.2mm |
||
|
装甲の厚さ |
0.25~0.28mm |
0.4~0.43mm |
||
|
編み物層 |
ステンレス鋼 |
|||
|
外殻直径 |
3.0±0.1mm |
6.0±0.3mm |
||
|
外蓋の材料 |
オプション LSZH/TPU |
|||
|
外殻の色 |
黄色/オレンジ/ライムグリーン/ヒザー・バイオレット/カスタム |
|||
|
張力強度 (長期) |
150N |
600N |
||
|
ストレッチ強度 (短期) |
300N |
1000N |
||
|
圧縮力 |
3000N/10cm |
|||
|
最小屈曲半径 (ダイナミック) |
60D |
|||
|
最小屈曲半径 (静的) |
30D |
|||
|
動作温度 |
-40~80°C |
|||
|
貯蔵温度 |
-40~80°C |
|||
|
消防 格付け |
オプションOFN/OFNR/OFNP |
|||

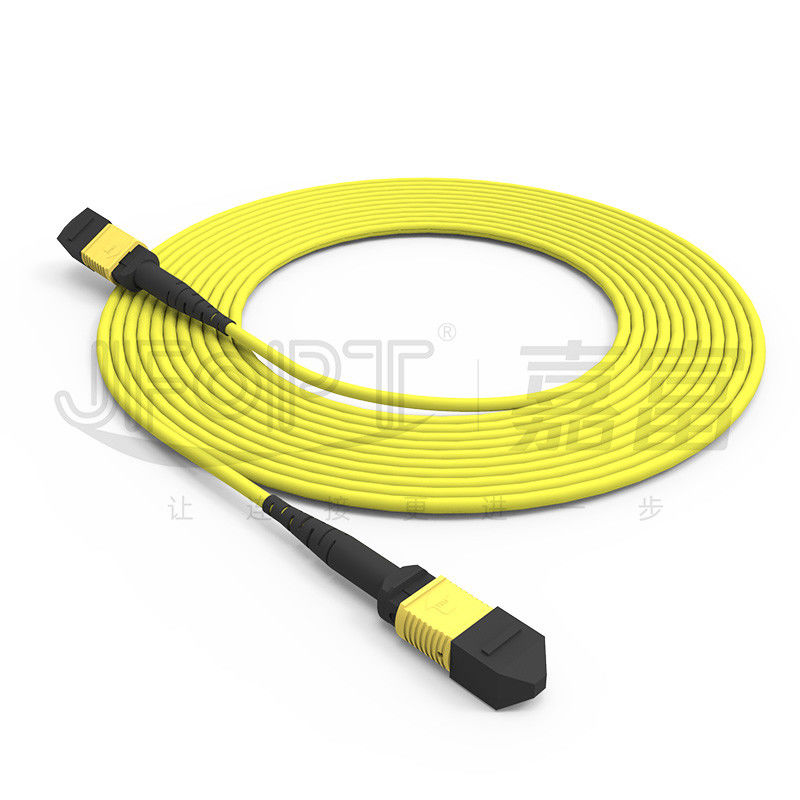

*コネクタの色オプション
|
MPOコネクタ |
||||
|
SM |
緑色 |
黄色 |
||
|
参照色番号 PANTONE 2270C |
参照色番号 PANTONE 100C |
|||
|
|
|
|||
|
MM |
ベージュ色 |
アクア |
||
|
参照色番号 PANTONE 7534C |
参照色番号 PANTONE 2226C |
|||
|
|
|
|||
|
紫色 |
- |
|||
|
参照色番号 PANTONE 7641C |
||||
|
|
||||
* 起動オプション
|
MPOブーツ |
||||
|
タイプ |
仕様 |
適用されるケーブル |
画像 |
図面 |
|
丸い靴 |
3.0 靴下の長さ 33mm |
30.0/32 |
|
|
|
3.0 ブーツ長17mm |
30.0/32 |
|
|
|
|
4.0 靴下の長さ 33mm |
3.8/40 |
|
|
|
|
スクウェア・ブーツ |
2.0 靴下の長さ 25mm |
30.0/32 |
|
|
|
3.0 靴下の長さ 25mm |
30.0/32 |
|
|
|
|
4.0 ブーツ長17mm |
3.8/40 |
|
|
|
|
リボンケーブルブート |
2.5*5.0 ブーツ長さ 22mm |
2.5×50 |
|
|
|
裸のリボン繊維の靴 |
裸のリボン繊維のブーツ長さ19mm |
裸のリボン繊維 |
|
|
|
タブを引く |
靴のすべてに共通する |
普遍的な |
|
|
* 極点選択
|
12F パッチコード |
||||
|
|
* 製品パッケージング
|
|
|
|
厚い抗静電袋 |
厚い紙箱 |
* 工場 の 力
|
専門知識: 10年以上 MPO ジャンパーに注力して,JFOPTは専門知識と最高級の設備 (SUMIX/JRG/OPTOTEST) の完全なセットを持っています.高品質で高性能なMPOジャンプの生産を可能にする. |
|
||||
|
製造能力: JFOPTにはMPOの生産ラインと設備が5つあり,顧客の需要を満たすため,大量にMPOジャンパーを迅速かつ効率的に生産する. |
|
||||
|
品質管理: JFOPTは,原材料から生産プロセスまで,あらゆる段階において厳格な品質管理措置を実施し,専門的な品質検査とモニタリングを行っています.製品品質を保証するために100%3Dインターフェロメーターテスト/リターン損失テスト/エンドフェイス検査を行います. |
|
||||
|
標準化 JFOPTは,顧客の要求に応じてMPOジャンプの生産基準をカスタマイズし,厳格に遵守し,製品の一貫性と性能安定性を保証します. |
|
||||
|
技術革新: JFOPTは技術革新を重視し,より先進的で性能の高いMPOジャンパーを開発することに専念した専門的なR&Dチームを持っています. |
|
||||
|
サービスと技術サポート JFOPTは,技術コンサルティング,製品推奨,販売後のメンテナンスを含む,包括的な販売前および販売後のサービスを提供します.顧客ニーズを満たし,顧客満足を保証する. |
|
||||
* よくあるQ&Aわかった
1MPO ジャンプをカスタマイズする際にはどのような問題があるか?
ジャンパーの長さ/ケーブル材料/繊維の種類とコア数/男性または女性接続器/挿入損失基準/色要求/ラベルとカスタマイズ要求
2安定したパラメータを どうやって確保する?
JFOPTのMPOジャンパーは100%3Dインターフェロメーターテストと100%挿入損失テストを受け,安定したパラメータを保証します.
3配達時間は?
迅速な配送を保証する3万以上のMPOコネクタを月間生産できます
4MPO に関連した他の製品は何ですか?
MPOジャンパーに加えて,MPOループバック,MPO減衰器,MPO男性から女性へのアダプター,MTジャンパー,および他のMPO関連製品も生産しています.
