起源の場所:
中国
ブランド名:
JFOPT
証明:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
モデル番号:
MPO-MPO 12C SM G657A1/G657A2 3.0 LSZH A/B 偏振変化
私達に連絡しなさい

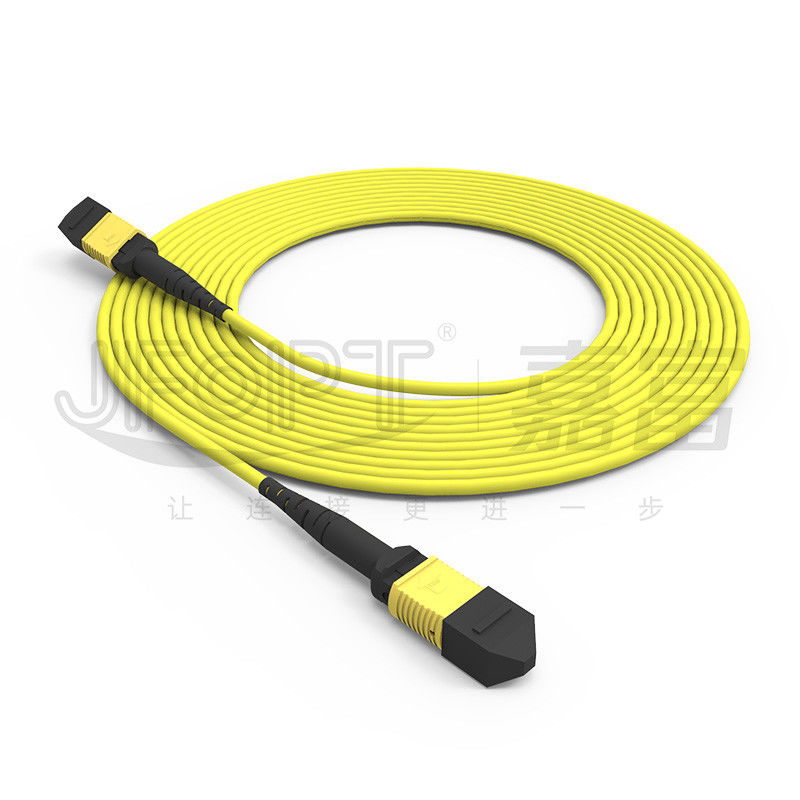

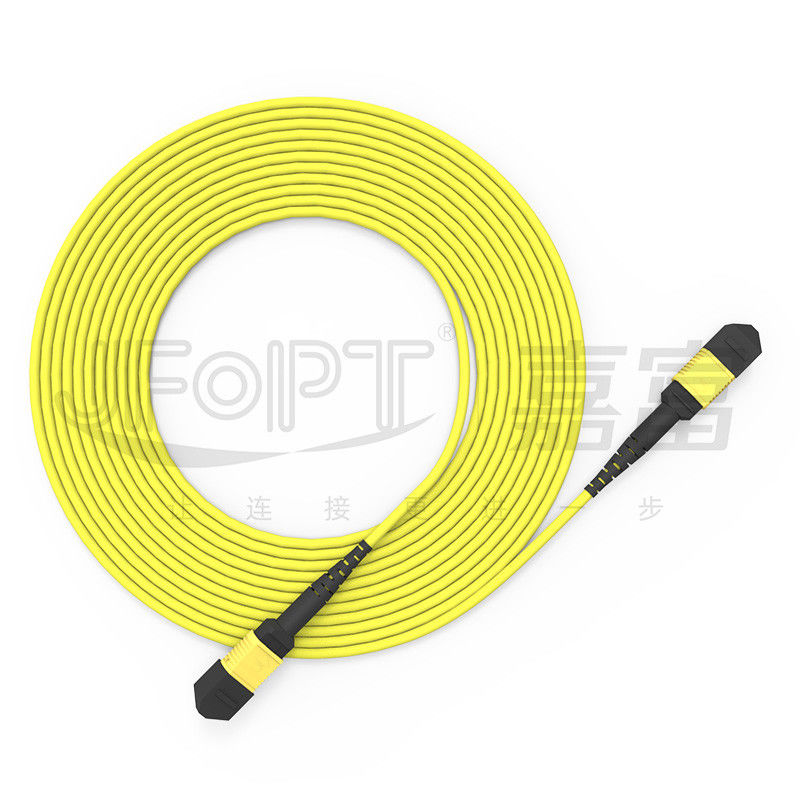

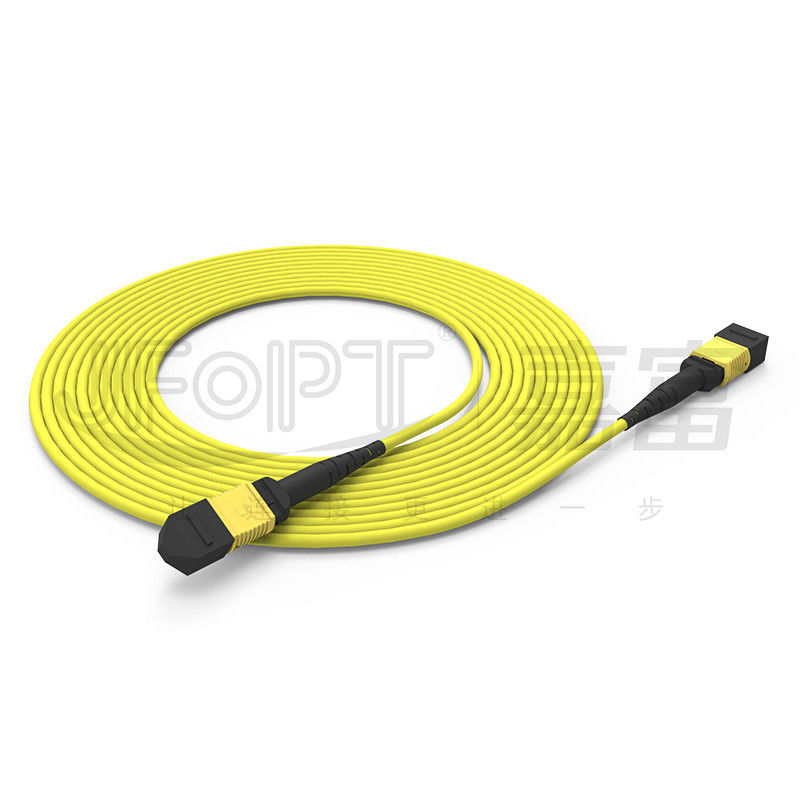

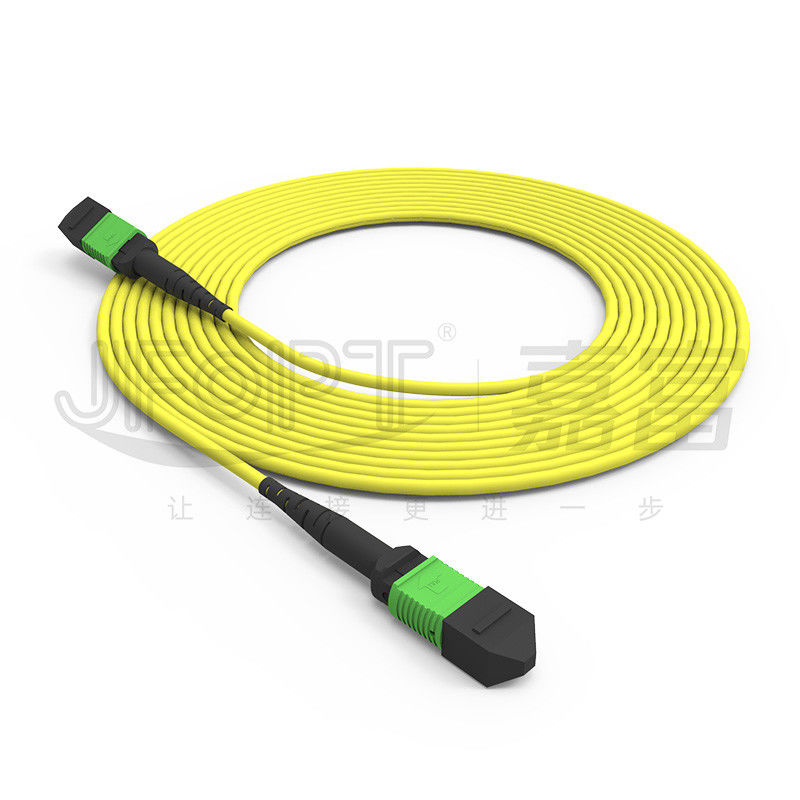

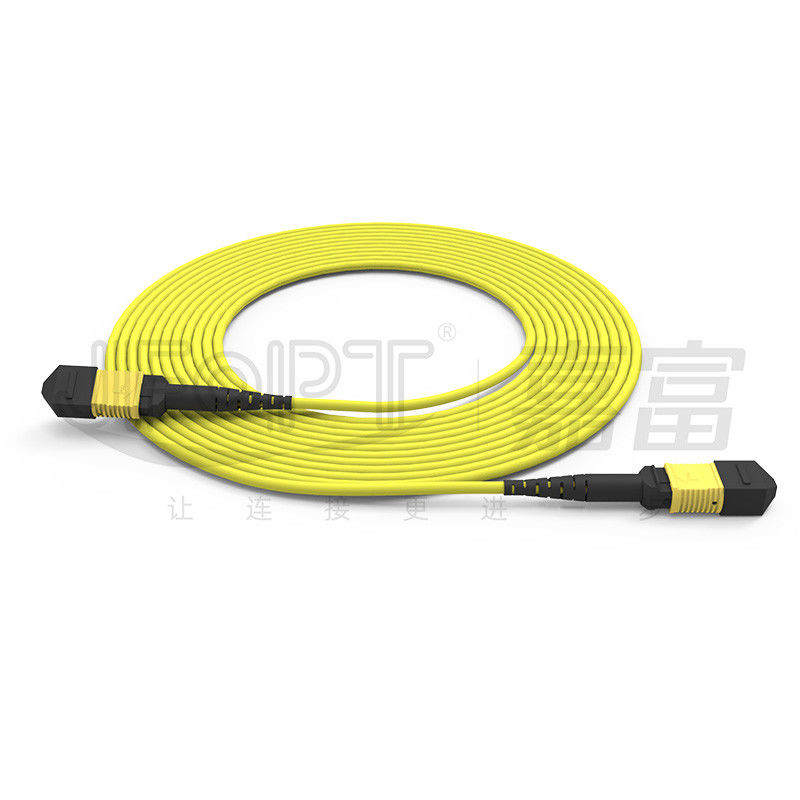

MPO-MPO 12コアシングルモード G657A1/G657A2 3.0 LSZH A/B 偏振逆トランクパッチコード
データセンター内の複雑な配線システムでは MPO ジャンパーの偏差が誤りになり 接続が失敗する可能性があります現地建設に遅れをもたらし,予算の見積もりを上回るJFOPTはこの課題を完全に解決するために 極性逆転を備えた12コアMPOジャンパーを導入しましたこのMPOジャンパーは,極度の逆転で,AとBの極度の間をシームレスに切り替えることができます.JFOPTの極度逆転MPOジャンパーには追加のツールを必要としません.簡単にAとBの極間を切り替えることができます.JFOPTの極度逆転MPOジャンパーで, 極度逆転をシンプルで面倒のないプロセスにします.誤った偏差によって引き起こされる挫折をなくし,これらの問題を解決することができます.
* 特徴
|
①A/B 偏差逆転 |
②逆転 する ため の 道具 は 必要 で は あり ませ ん |
||||
|
|
|
||||
|
③逆転する際にハウジングを削除する必要はありません |
④柔軟なケーブル 建設現場の複雑さを軽減する |
||||
|
|
|
||||
|
⑤シングルモードオプション:G657A1/G657A2;マルチモードオプション:OM3/OM4/OM5 |
- |
||||
|
|
- |
||||
* アプリケーション
1- データセンターの部屋の配線
2.40G/100G オプティカル通信システム,QSFP オプティカルモジュール
3ケーブルテレビネットワーク,通信ネットワーク
4ローカルエリアネットワーク (LAN),ワイドエリアネットワーク (WAN),FTTx
* MPO コンネクタ パラメーター
|
コネクタタイプ |
挿入損失 |
返済損失 |
|||
|
典型的な |
最大 |
||||
|
MPOコネクタ |
SM 標準 |
0.2dB |
0.75dB |
APC≥60dB |
|
|
SM 低損失 |
0.1dB |
0.35dB |
|||
|
MM標準 |
0.2dB |
0.6dB |
PC≥25dB |
||
|
MM 低損失 |
0.1dB |
0.35dB |
|||
|
男性/女性 |
男性:ピンで 女性:ピンなし |
||||
* 3D 幾何学パラメータ
|
ポイント |
マックス |
ミニ |
||
|
曲線の半径 (mm) |
X について |
2000 |
- "万 |
|
|
Y |
- |
5 |
||
|
角度 (°) |
X について |
0.15 |
-0だった15 |
|
|
Y (APC) |
8.2 |
7.8 |
||
|
Y ((PC) |
0.2 |
-0だった2 |
||
|
オプティカルコアの曲率半径 (mm) |
- |
1 |
||
|
繊維の高さ (nm) |
3500 |
1000 |
||
|
隣接する繊維の高さ差 (nm) |
500 |
N/A |
||
|
最大負コプラナー (nm) |
300 |
N/A |
||
* オプティカルケーブルパラメータ
|
ポイント |
パラメータ |
|||
|
繊維の種類 |
選択可能 G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
繊維数 |
選択可能 8/12/16/24 |
|||
|
フォースメンバー |
アラミド繊維 |
|||
|
外着の材料 |
オプション LSZH/PVC/TPU |
|||
|
外着の直径 |
3.0mm |
|||
|
外着の色 |
黄色/オレンジ/緑/ヘザー・バイオレット/カスタマイズ |
|||
|
張力強度 (長期) |
80N |
|||
|
ストレッチ強度 (短期) |
150N |
|||
|
圧縮強度 (長期) |
100N/cm |
|||
|
圧縮強度 (短期) |
500N/cm |
|||
|
最小屈曲半径 (ダイナミック) |
20D |
|||
|
最小屈曲半径 (静的) |
10D |
|||
|
動作温度 |
-20~60°C |
|||
|
貯蔵温度 |
-20~60°C |
|||
|
消防 格付け |
オプションOFN/OFNR/OFNP |
|||
|
ポイント |
パラメータ |
|||
|
繊維の種類 |
選択可能 G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
繊維数 |
2〜12 |
|||
|
フォースメンバー |
アラミド繊維 |
|||
|
外着の材料 |
オプション LSZH/PVC/TPU |
|||
|
外着の直径 |
2.5×5.0mm |
|||
|
外着の色 |
黄色/オレンジ/緑/ヘザー・バイオレット/カスタマイズ |
|||
|
張力強度 (長期) |
100N |
|||
|
ストレッチ強度 (短期) |
200N |
|||
|
圧縮強度 (長期) |
200N/cm |
|||
|
圧縮強度 (短期) |
500N/cm |
|||
|
最小屈曲半径 (ダイナミック) |
50mm |
|||
|
最小屈曲半径 (静的) |
30mm |
|||
|
動作温度 |
-20~60°C |
|||
|
貯蔵温度 |
-20~60°C |
|||
|
消防 格付け |
オプションOFN/OFNR/OFNP |
|||
*コネクタハウジングのカラーオプション
|
MPOコネクタ |
||||
|
SM |
緑色 |
黄色 |
||
|
参照色番号 PANTONE 2270C |
参照色番号 PANTONE 100C |
|||
|
|
|
|||
|
MM |
ベージュ色 |
アクア |
||
|
参照色番号 PANTONE 7534C |
参照色番号 PANTONE 2226C |
|||
|
|
|
|||
|
紫色 |
- |
|||
|
参照色番号 PANTONE 7641C |
||||
|
|
||||
* 起動オプション
|
MPOブーツ |
||||
|
タイプ |
仕様 |
適用されるケーブル |
画像 |
図面 |
|
丸い靴 |
3.0 靴下の長さ 33mm |
30.0/32 |
|
|
|
3.0 ブーツ長17mm |
30.0/32 |
|
|
|
|
4.0 靴下の長さ 33mm |
3.8/40 |
|
|
|
|
スクウェア・ブーツ |
3.0 靴下の長さ 25mm |
30.0/32 |
|
|
|
4.0 ブーツ長17mm |
3.8/40 |
|
|
|
|
リボンケーブルブート |
2.5*5.0 ブーツ長さ 22mm |
2.5×50 |
|
|
|
裸のリボン繊維の靴 |
裸のリボン繊維のブーツ長さ19mm |
裸のリボン繊維 |
|
|
* 交換可能な極度操作
* 極点選択
|
12F パッチコード |
||||
|
|
* 製品パッケージング
|
|
|
|
厚い抗静電袋 |
厚い紙箱 |
* 工場 の 力
|
専門: JFOPTは10年以上 MPO ジャンプの生産に焦点を当てています. プロフェッショナルな技術と一流ブランド機器 (SUMIX / JRG / OPTOTEST) の完全なセットにより,高品質の,高性能MPOジャンプ機 |
|
||||
|
製造能力: JFOPTにはMPOの生産ラインが5つあり,顧客の需要に応えるために大量のMPO幹ケーブルを迅速かつ効率的に生産できます. |
|
||||
|
品質管理: JFOPTは,原材料の調達から生産プロセスまで,あらゆる段階において厳格な品質管理措置を実施し,専門的な品質検査とモニタリングを行っています.製品品質を保証するために100%3Dインターフェロメーターテスト/IL&RLテスト/エンドフェイス検査を行います. |
|
||||
|
基準を設定する JFOPTは,製品の一貫性と性能安定性を確保するために,ユーザーのニーズに応じてMPOジャンパー生産基準を策定し,厳格に実施することができます. |
|
||||
|
技術革新 JFOPTは技術革新に焦点を当てており,より高度な機能と性能の高いMPOジャンパーを継続的に開発するための専門的なR&Dチームを持っています. |
|
||||
|
サービスと技術サポート JFOPTは,技術コンサルティング,製品推奨,販売後のメンテナンスなどを含む,包括的な販売前および販売後のサービスを提供しています.顧客ニーズを満たし,顧客満足を保証する. |
|
||||
* よくあるQ&Aわかった
1MPO ジャンプをカスタマイズする際にはどのような問題があるか?
ジャンパーの長さ/ケーブル材料/繊維種類と繊維数/男性または女性接続器/挿入損失基準/色要求/ラベルとカスタマイズ要求
2安定したパラメータを どうやって確保する?
JFOPTのMPOジャンパーは100%3Dインターフェロメーターテストと100%IL&RLテストを受け,安定したパラメータを保証します.
3配達時間は?
迅速な配送を保証する3万以上のMPOコネクタを月間生産できます
4MPO に関連した他の製品は何ですか?
MPOジャンパーに加えて MPOループバック,MPO減速器,MPO男性から女性へのアダプター,MTジャンパー,および他のMPO関連製品も生産しています.
