起源の場所:
中国
ブランド名:
JFOPT
証明:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
モデル番号:
MPO-MPO 男性 24C SM G657A1/G657A2
私達に連絡しなさい

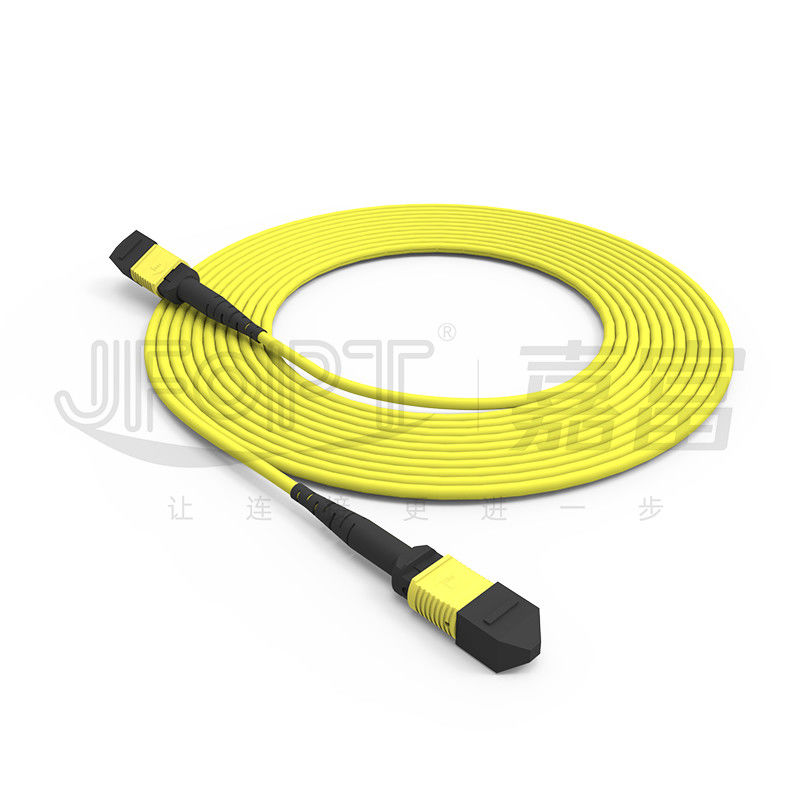

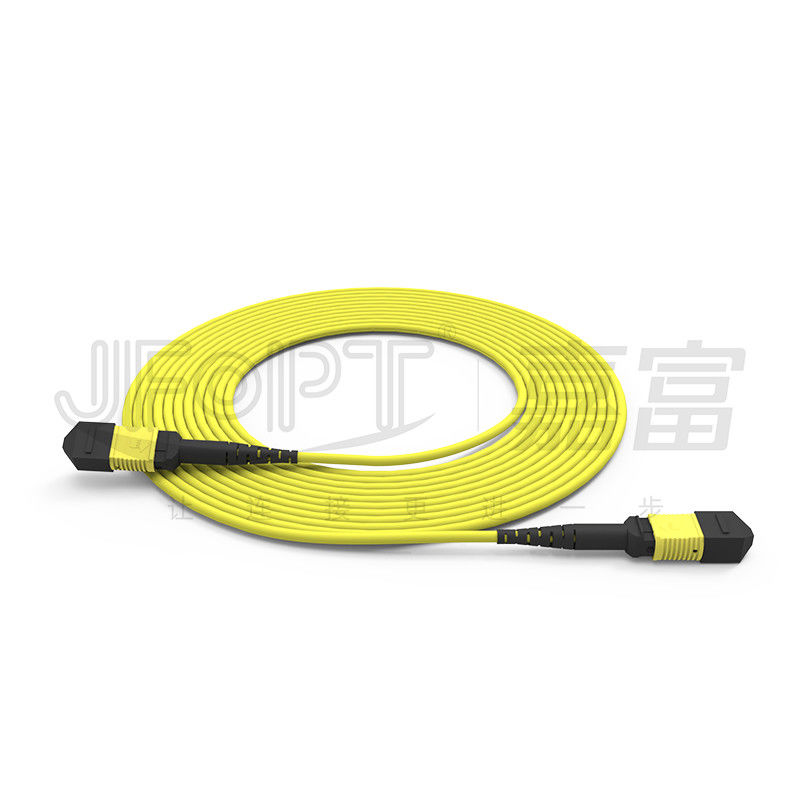

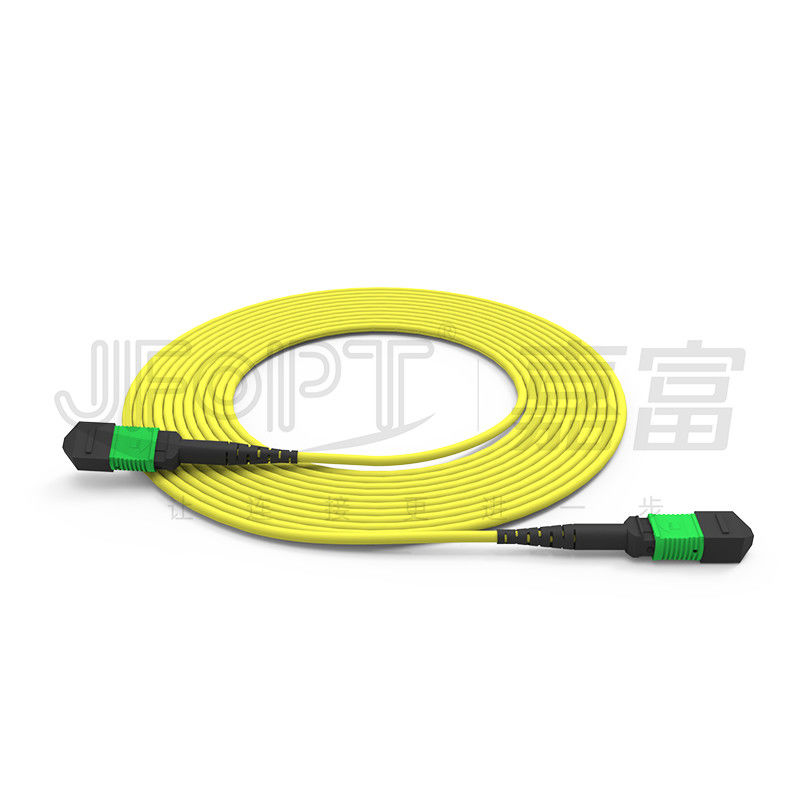

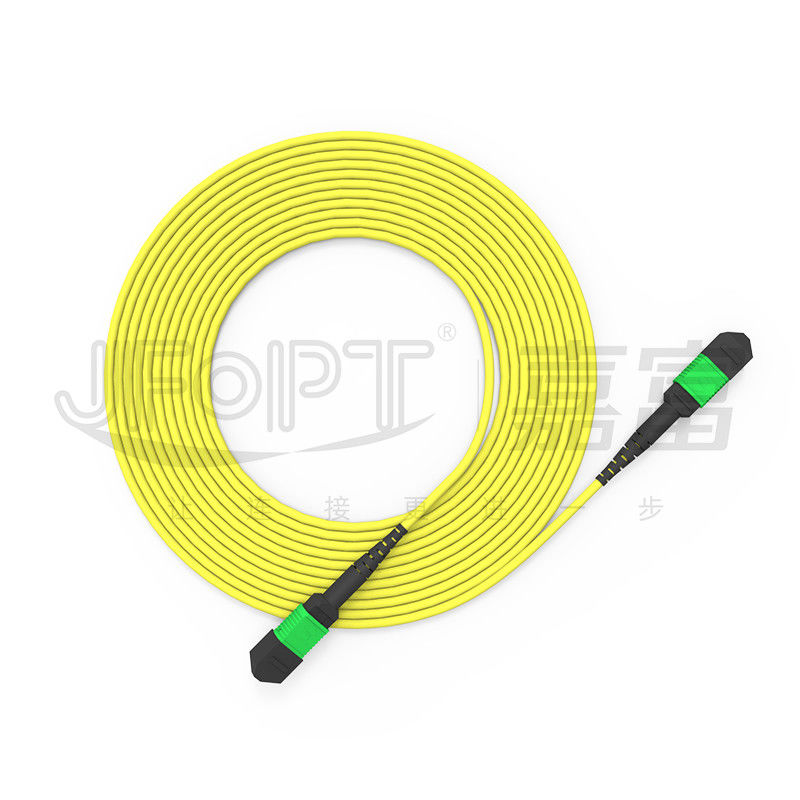

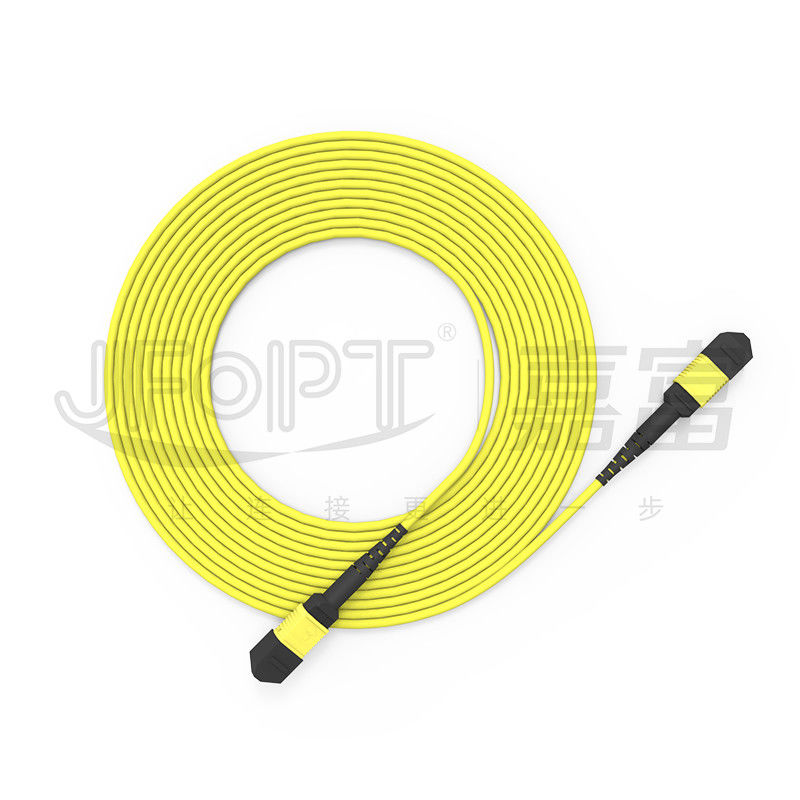

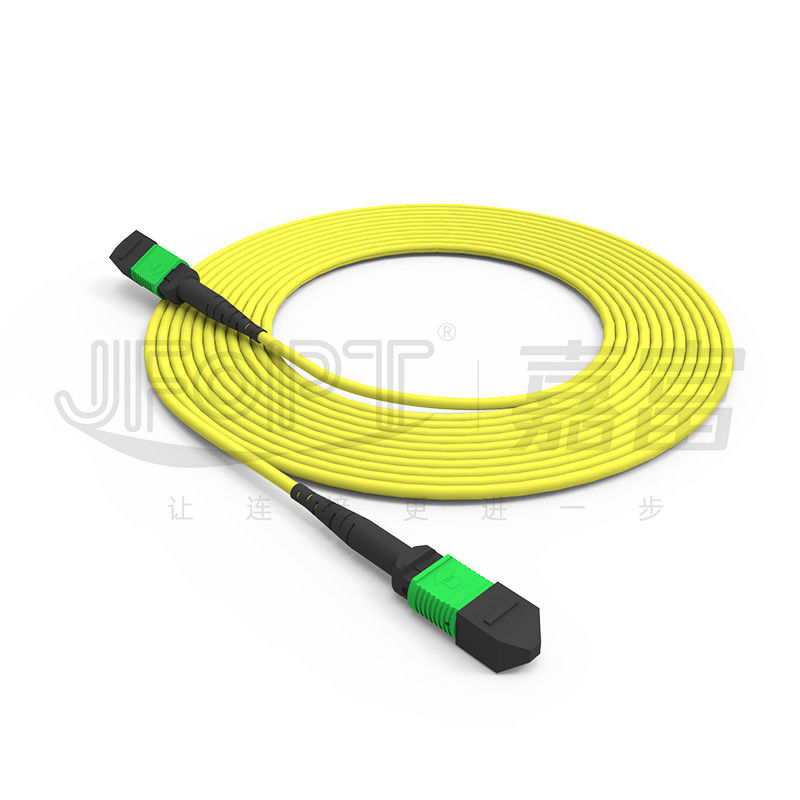

MPO-MPO 男性 24コア シングルモード G657A1/G657A2 脊髄ジャンパー
JFOPTの MPO-MPO 骨組みジャンパーは 高精度接続器,低損失MT フェルル,高精度ピンを備えています.ピンはピンホールと正確に並べられます.接続器の挿入損失を最小限に抑える高密度のケーブル環境では,MPOのバックボーンジャンパーはスペースを節約し,現場建設時間を短縮し,複雑なケーブル課題を簡素化します.
客の現場のケーブル要求を満たすよう,カスタマイズ可能な非断裂型および断裂型ケーブル構造を提供しています. 接続器の種類,コア数,男性/女性接続器,極性,分岐方法,光ファイバータイプさらに,我々は,非装甲,単一の装甲,二重装甲,二重包帯,など,様々なケーブル構造の種類を提供しています.顧客使用環境に基づいて幅広い環境ニーズに対応しています.
* 特徴
|
1無装甲,単装甲,二重装甲,二重包帯など,様々なケーブル構造が利用可能 |
2高精度ピン,ピンホールとの正確なアライナメントを保証 |
|
|
|
|
3低負荷MTフェルル,最小限の挿入損失をもたらす |
4ジャンパー構造は,顧客のケーブル要求に基づいてカスタマイズすることができます |
|
|
|
|
5 8/12/16/24/32コアの様々なコア数は選択可能である |
- |
|
|
- |
* アプリケーション
1- データセンターの部屋の配線
2.40G/100G オプティカル通信システム,QSFP オプティカルモジュール
3ケーブルテレビネットワーク,通信ネットワーク
4ローカルエリアネットワーク (LAN),ワイドエリアネットワーク (WAN),FTTx
* MPO コンネクタ パラメーター
|
コネクタタイプ |
挿入損失 |
返済損失 |
|||
|
典型的な |
最大 |
||||
|
MPOコネクタ |
SM 標準 |
0.2dB |
0.75dB |
APC≥60dB |
|
|
SM 低損失 |
0.1dB |
0.35dB |
|||
|
MM標準 |
0.2dB |
0.6dB |
PC≥25dB |
||
|
MM 低損失 |
0.1dB |
0.35dB |
|||
|
男性/女性 |
男性:ピンで 女性:ピンなし |
||||
* 3D 幾何学パラメータ
|
ポイント |
マックス |
ミニ |
||
|
曲線の半径 (mm) |
X について |
2000 |
- "万 |
|
|
Y |
- |
5 |
||
|
角度 (°) |
X について |
0.15 |
-0だった15 |
|
|
Y (APC) |
8.2 |
7.8 |
||
|
Y ((PC) |
0.2 |
-0だった2 |
||
|
オプティカルコアの曲率半径 (mm) |
- |
1 |
||
|
繊維の高さ (nm) |
3500 |
1000 |
||
|
隣接する繊維の高さ差 (nm) |
500 |
N/A |
||
|
最大負コプラナー (nm) |
300 |
N/A |
||
* オプティカルケーブルパラメータ
|
ポイント |
パラメータ |
|||
|
繊維の種類 |
選択可能 G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
繊維数 |
選択可能 8/12/16/24 |
|||
|
フォースメンバー |
アラミド繊維 |
|||
|
外着の材料 |
オプション LSZH/PVC/TPU |
|||
|
外着の直径 |
3.0mm |
|||
|
外着の色 |
黄色/オレンジ/緑/ヘザー・バイオレット/カスタマイズ |
|||
|
張力強度 (長期) |
80N |
|||
|
ストレッチ強度 (短期) |
150N |
|||
|
圧縮強度 (長期) |
100N/cm |
|||
|
圧縮強度 (短期) |
500N/cm |
|||
|
最小屈曲半径 (ダイナミック) |
20D |
|||
|
最小屈曲半径 (静的) |
10D |
|||
|
動作温度 |
-20~60°C |
|||
|
貯蔵温度 |
-20~60°C |
|||
|
消防 格付け |
オプションOFN/OFNR/OFNP |
|||
|
ポイント |
パラメータ |
|||
|
繊維の種類 |
選択可能 G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
繊維数 |
2〜12 |
|||
|
フォースメンバー |
アラミド繊維 |
|||
|
外着の材料 |
オプション LSZH/PVC/TPU |
|||
|
外着の直径 |
2.5×5.0mm |
|||
|
外着の色 |
黄色/オレンジ/緑/ヘザー・バイオレット/カスタマイズ |
|||
|
張力強度 (長期) |
100N |
|||
|
ストレッチ強度 (短期) |
200N |
|||
|
圧縮強度 (長期) |
200N/cm |
|||
|
圧縮強度 (短期) |
500N/cm |
|||
|
最小屈曲半径 (ダイナミック) |
50mm |
|||
|
最小屈曲半径 (静的) |
30mm |
|||
|
動作温度 |
-20~60°C |
|||
|
貯蔵温度 |
-20~60°C |
|||
|
消防 格付け |
オプションOFN/OFNR/OFNP |
|||
*コネクタハウジングのカラーオプション
|
MPOコネクタ |
||||
|
SM |
緑色 |
黄色 |
||
|
参照色番号 PANTONE 2270C |
参照色番号 PANTONE 100C |
|||
|
|
|
|||
|
MM |
ベージュ色 |
アクア |
||
|
参照色番号 PANTONE 7534C |
参照色番号 PANTONE 2226C |
|||
|
|
|
|||
|
紫色 |
- |
|||
|
参照色番号 PANTONE 7641C |
||||
|
|
||||
* 起動オプション
|
MPOブーツ |
||||
|
タイプ |
仕様 |
適用されるケーブル |
画像 |
図面 |
|
丸い靴 |
3.0 靴下の長さ 33mm |
30.0/32 |
|
|
|
3.0 ブーツ長17mm |
30.0/32 |
|
|
|
|
4.0 靴下の長さ 33mm |
3.8/40 |
|
|
|
|
スクウェア・ブーツ |
2.0 靴下の長さ 25mm |
30.0/32 |
|
|
|
3.0 靴下の長さ 25mm |
30.0/32 |
|
|
|
|
4.0 ブーツ長17mm |
3.8/40 |
|
|
|
|
リボンケーブルブート |
2.5*5.0 ブーツ長さ 22mm |
2.5×50 |
|
|
|
裸のリボン繊維の靴 |
裸のリボン繊維のブーツ長さ19mm |
裸のリボン繊維 |
|
|
|
タブを引く |
靴のすべてに共通する |
普遍的な |
|
|
* 極点選択
|
12F パッチコード |
||||
|
|
* 製品パッケージング
|
|
|
|
厚い抗静電袋 |
厚い紙箱 |
* 工場 の 力
|
専門知識 10年以上 MPO ジャンパーに注力して,JFOPTは専門知識と最高級の設備 (SUMIX/JRG/OPTOTEST) の完全なセットを持っています.高品質で高性能なMPOジャンプの生産を可能にする. |
|
||||
|
製造能力: JFOPTにはMPOの生産ラインと設備が5つあり,顧客の需要を満たすため,大量にMPOジャンパーを迅速かつ効率的に生産する. |
|
||||
|
品質管理: JFOPTは,原材料から生産プロセスまで,あらゆる段階において厳格な品質管理措置を実施し,専門的な品質検査とモニタリングを行っています.製品品質を保証するために100%3Dインターフェロメーターテスト/リターン損失テスト/エンドフェイス検査を行います. |
|
||||
|
標準化 JFOPTは,顧客の要求に応じてMPOジャンプの生産基準をカスタマイズし,厳格に遵守し,製品の一貫性と性能安定性を保証します. |
|
||||
|
技術革新: JFOPTは技術革新を重視し,より先進的で性能の高いMPOジャンパーを開発することに専念した専門的なR&Dチームを持っています. |
|
||||
|
サービスと技術サポート JFOPTは,技術コンサルティング,製品推奨,販売後のメンテナンスを含む,包括的な販売前および販売後のサービスを提供します.顧客ニーズを満たし,顧客満足を保証する. |
|
||||
* よくあるQ&Aわかった
1MPO ジャンプをカスタマイズする際にはどのような問題があるか?
ジャンパーの長さ/ケーブル材料/繊維種類と繊維数/MPO 男性または女性/挿入損失基準/色要求/ラベルおよびカスタマイズ要求.
2安定したパラメータを どうやって確保する?
JFOPTのMPOジャンパーは100%3Dインターフェロメーターテストと100%IL&RLテストを受け,安定したパラメータを保証します.
3配達時間は?
迅速な配送を保証する3万以上のMPOコネクタを月間生産できます
4MPO に関連した他の製品は何ですか?
MPOジャンパーに加えて MPOループバック,MPO減速器,MPO男性から女性へのアダプター,MTジャンパー,その他のMPO関連製品も生産しています.
