起源の場所:
中国
ブランド名:
JFOPT
証明:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
モデル番号:
MTP-MTP HD SM/MM 24コア
私達に連絡しなさい

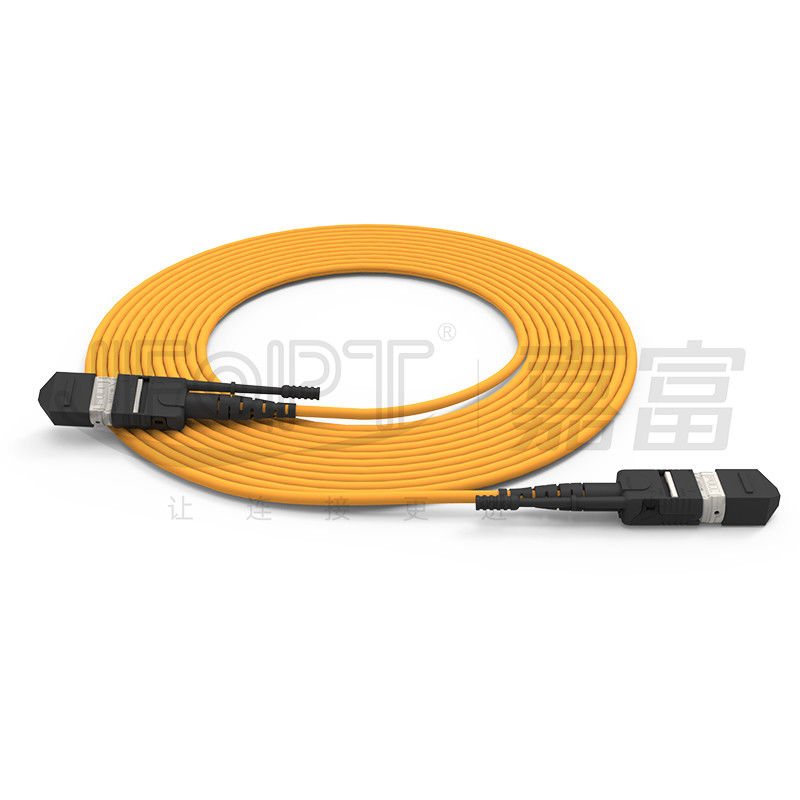

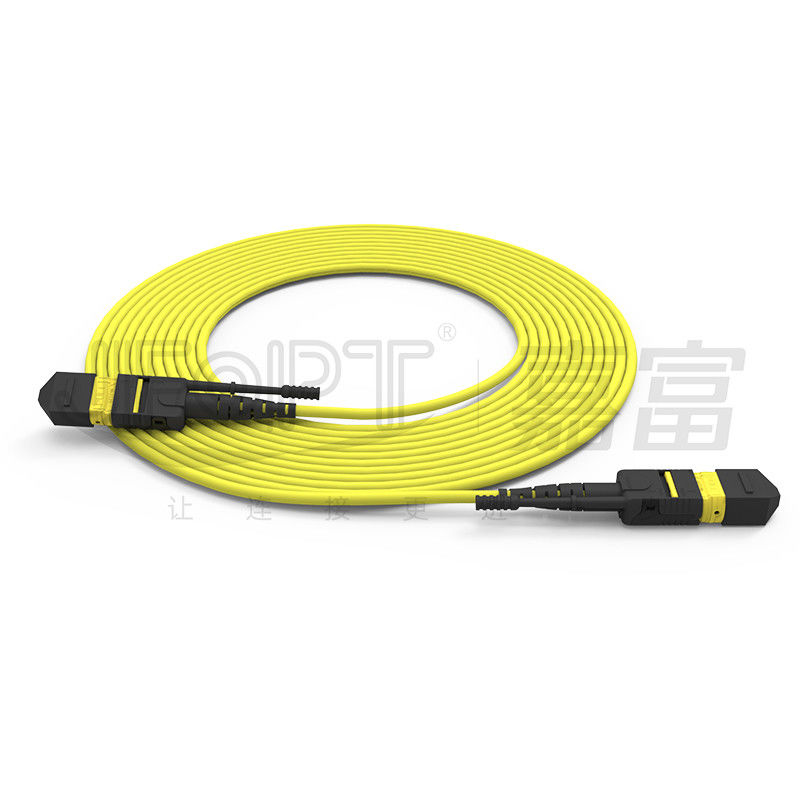

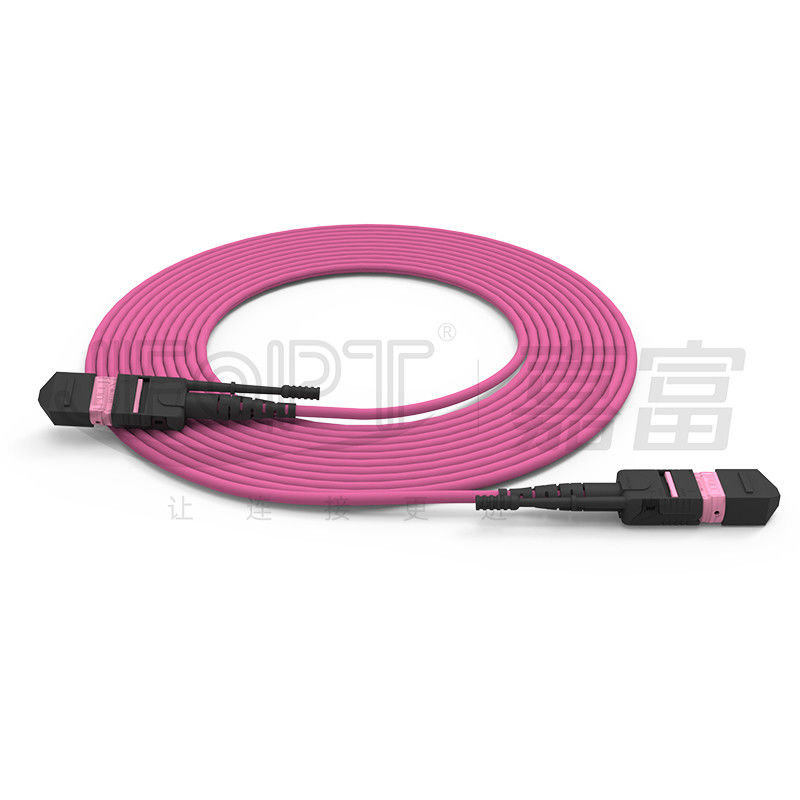

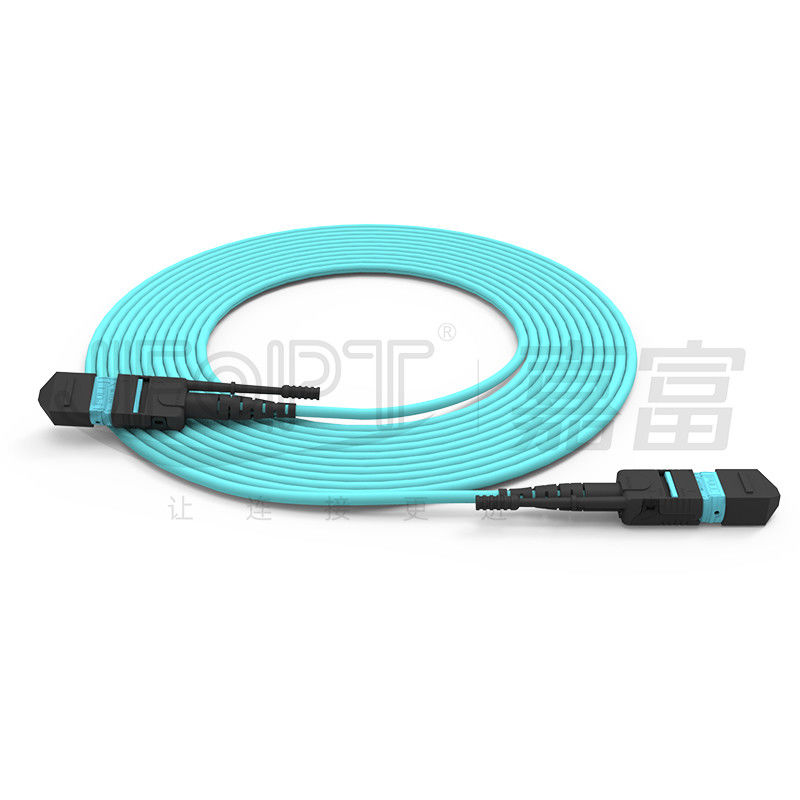

高密度MTP単モード/マルチモード 24コアプッシュ・プル・ストッド光ファイバーケーブル
JFOPTの高密度MTPパッチコードは,輸入されたUsconecコンポーネントとコネクタコアの完全なセットを使用して処理されます.製造されたMTPコネクタは,IEC基準に従って3D環境で100%テストを受けますこのパッチコードのコンネクタ・ブートは 押す-引く棒で設計されており 簡単に解体できますパッチコードは環境に優しい新しい材料と高水準の技術を使用して製造されています高速で安定した送信を可能にします.高減衰,接続の減少,または使用中の遅延などの問題を効果的に解決します.
* 特徴
|
①低損失で高信頼性のデータ送信を保証するために 折りたたみ耐える光ファイバーを使用します |
②MTPコネクタはUSConec製で 安定性が優れています |
||||
|
|
|
||||
|
③ケーブルとコネクタの色には様々な選択肢があり,設置中に顧客が区別することを容易にする |
④我々は,迅速な配送時間を提供する製造者です |
||||
|
|
|
||||
* アプリケーション
1ファイバーアクセスネットワーク
2ファイバーデータ送信
3ケーブルテレビネットワーク,通信ネットワーク
4ローカルエリアネットワーク (LAN),ワイドエリアネットワーク (WAN),FTTx
* MTP コンネクタ パラメーター
|
コネクタタイプ |
挿入損失 |
返済損失 |
|||
|
典型的な |
最大 |
||||
|
MTPコネクタ |
SM 標準 |
0.25dB |
0.5dB |
APC≥60dB |
|
|
SM 低損失 |
0.12dB |
0.25dB |
|||
|
MM標準 |
0.2dB |
0.45dB |
PC≥25dB |
||
|
MM 低損失 |
0.12dB |
0.25dB |
|||
|
男性/女性 |
男性:ピンと 女性:ピンなし |
||||
*ケーブルパラメータ
|
ポイント |
パラメータ |
|||
|
繊維の種類 |
選択可能 G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
繊維数 |
選択可能 8/12/16/24 |
|||
|
フォースメンバー |
アラミド繊維 |
|||
|
外着の材料 |
オプション LSZH/PVC/TPU |
|||
|
外着の直径 |
3.0mm |
|||
|
外着の色 |
カスタマイズ |
|||
|
張力強度 (長期) |
80N |
|||
|
ストレッチ強度 (短期) |
150N |
|||
|
粉砕耐性 (長期) |
100N/cm |
|||
|
粉砕耐性 (短期) |
500N/cm |
|||
|
最小屈曲半径 (ダイナミック) |
20D |
|||
|
最小屈曲半径 (静的) |
10D |
|||
|
動作温度 |
-20~60°C |
|||
|
貯蔵温度 |
-20~60°C |
|||
|
消防 格付け |
オプションOFN/OFNR/OFNP |
|||
|
ポイント |
パラメータ |
|||
|
繊維の種類 |
選択可能 G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
繊維数 |
2~12コア |
|||
|
フォースメンバー |
アラミド繊維 |
|||
|
外着の材料 |
オプション LSZH/PVC/TPU |
|||
|
外着の直径 |
2.5×5.0mm |
|||
|
外着の色 |
黄色/オレンジ/緑/ヘザー・バイオレット/カスタマイズ |
|||
|
張力強度 (長期) |
100N |
|||
|
ストレッチ強度 (短期) |
200N |
|||
|
粉砕耐性 (長期) |
200N/cm |
|||
|
粉砕耐性 (短期) |
500N/cm |
|||
|
最小屈曲半径 (ダイナミック) |
50mm |
|||
|
最小屈曲半径 (静的) |
30mm |
|||
|
動作温度 |
-20~60°C |
|||
|
貯蔵温度 |
-20~60°C |
|||
|
消防 格付け |
オプションOFN/OFNR/OFNP |
|||
* 3D 幾何学パラメータ
|
ポイント |
マックス |
ミニ |
||
|
曲線の半径 (mm) |
X について |
2000 |
- "万 |
|
|
Y |
- |
5 |
||
|
角度 (°) |
X について |
0.15 |
-0だった15 |
|
|
Y (APC) |
8.2 |
7.8 |
||
|
Y ((PC) |
0.2 |
-0だった2 |
||
|
オプティカルコアの曲率半径 (mm) |
- |
1 |
||
|
繊維の高さ (nm) |
3500 |
1000 |
||
|
隣接する繊維の高さ差 (nm) |
500 |
N/A |
||
|
最大負コプラナー (nm) |
300 |
N/A |
||
*コネクタハウジングの色選択
|
MTPコネクタ |
||||
|
SM |
緑色 |
黄色 |
||
|
参照色番号 PANTONE 346C |
参照色番号 PANTONE 106C |
|||
|
|
|
|||
|
MM |
ベージュ色 |
ブラック |
||
|
参照色番号 PANTONE 7534U |
参照色番号 PANTONE 黒 6C |
|||
|
|
|
|||
|
アクア |
ヘザー バイオレット |
|||
|
参照色番号 PANTONE 310C |
参照色番号 PANTONE 1905C |
|||
|
|
|
|||
|
紫色 |
マジェント |
|||
|
参照色番号 PANTONE 2587C |
参照色番号 PANTONE 208C |
|||
|
|
|
|||
|
リンゴ緑色 |
|
|||
|
参照色番号 PANTONE 375C |
||||
|
|
||||
* コンネクタブート選択
|
MTPブートタイプ |
||||
|
タイプ |
仕様 |
適用されるケーブルOD |
画像 |
図面 |
|
丸い靴 |
2.0ブート L=33.2mm |
2.0 |
|
|
|
3.0ブート L=33.2mm |
2.5/30 |
|
|
|
|
3.0ブート L=16mm |
3.0 |
|
|
|
|
3.0 折りたたみ可能なブーツ L= 33.6mm |
3.0 |
|
|
|
|
3.6ブート L=33.2mm |
3.6 |
|
|
|
|
3.6ブート L=16mm |
3.6 |
|
|
|
|
3.6 折りたたみ可能なブーツ L= 33.6mm |
3.6 |
|
|
|
|
4.5ブート L=33.2mm |
40.0/45 |
|
|
|
|
5.5ブート L= 33.2mm |
50.0/5.5 |
|
|
|
|
リボンケーブルブート |
3.0*6.0ブート L=33.2mm |
3.0*60 |
|
|
|
2.5*5.0ブート L=21.3mm |
2.5×50 |
|
|
|
|
裸のリボン繊維の靴 |
裸のリボン繊維の靴 L=19mm |
裸のリボン繊維 |
|
|
|
押す-引くタブ |
靴のすべてに共通する |
普遍的な |
|
|
*極度選択
|
|
* 製品パッケージング
|
|
|
|
厚い抗静電袋 |
厚い紙箱 |
* 工場 の 力
|
専門: JFOPTは20年以上,ファイバージャンパーの生産に焦点を当てており,高品質で高性能のファイバージャンパーの生産のための専門的な製造技術を持っています. |
|
||||
|
製造能力: JFOPTには5つの生産ラインと設備があり,顧客の需要を満たすために大量に繊維ジャンパーを迅速かつ効率的に生産することができます. |
|
||||
|
品質管理: JFOPTは,原材料の調達から生産プロセスまでのあらゆる段階において,専門的な品質検査と監視を含む厳格な品質管理措置を実施しています.挿入損失試験と末面検査は,製品の品質を確保するために行われます.. |
|
||||
|
標準化 JFOPTは,顧客の要求に応じてファイバージャンパー生産基準を開発し,厳格に遵守し,製品の一貫性と性能安定性を保証します. |
|
||||
|
技術革新: JFOPTは技術革新を重視し,より先進的で高性能なファイバージャンパーを開発することに専念したプロのR&Dチームを持っています. |
|
||||
|
サービスと技術サポート JFOPTは,技術コンサルティング,製品推奨,販売後のメンテナンスを含む,包括的な販売前および販売後のサービスを提供します.顧客ニーズを満たし,顧客満足を保証する. |
|
||||
* よくあるQ&Aわかった
1MTP ジャンパーをカスタマイズする際には何を考慮すべきか?
MTPジャンパーの長さ/ケーブル材料/繊維種類とコア数/コネクタの性別 (男性/女性) /挿入損失の仕様/色の好み/ラベル付け要件とカスタマイズ
2MTPジャンプ機の安定性を どう確保する?
JFOPTのMTPジャンパーは,パラメータの安定性を確保するために100%の3D干渉テストと100%の挿入損失テストを受けます.
3- 配達時間は?
毎月3万個以上の MTPコネクタの生産能力があり 注文を迅速に届けることができます
4. 他のMTP派生商品は?
また,MTPループバック,MTP減衰器,MTPジェンダーチェンジャー,MTジャンパーなども製造しています.
