起源の場所:
中国
ブランド名:
JFOPT
証明:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
モデル番号:
10G SC/LC/FC/ST MM 2-24C OM3/4 アク LSZH ブランチ2.0/3.0mm
私達に連絡しなさい

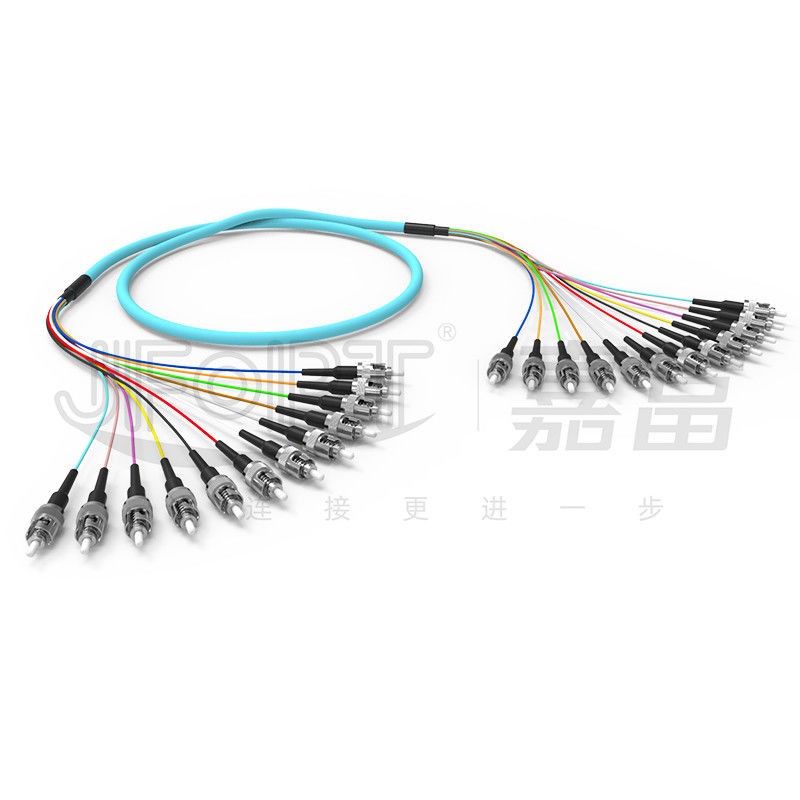

10 ギガビット マルチモード リボン ブランチ パッチコード SC/LC/FC/ST 2-24 コア OM3/OM4 アクア LSZH ブランチ 2.0/3.0mm
JFOPTのリボンブランチパッチコードは,複数の0.9mm光ファイバーをコア構造として使用し,強度強化ユニットとしてアラミド層で覆われています.最外層は,LSZH (Low Smoke Zero Halogen) 素材のシールドに包まれていますこの構造は,内部光ファイバーを効果的に保護し,繊維の破裂と屈曲を防止します. さらに,この構造は皮を剥がしやすくなり,スプライシングを容易にする.費用対効果の良い解決策ですワイヤリングプロジェクトに適しています.
* 特徴
|
①ケーブル は 簡単に 剥がれ,便利 な 接着 を 容易 に する |
②LSZH素材の外殻は,優れた熱耐性と炎阻害性を提供し, |
||||
|
|
|
||||
|
③10ギガビットマルチモード光ファイバーを組み込み,より速く安定した送信 |
④パッチコードの内部は高強度アラミド繊維で覆いていて,強い拉伸性能があります. |
||||
|
|
|
||||
*申請
1ファイバーアクセスネットワーク
2ファイバーデータ送信
3ケーブルテレビネットワーク,電信ネットワーク
4ローカルエリアネットワーク (LAN),ワイドエリアネットワーク (WAN),FTTx
* SC/LC/FC/STコネクタパラメータ
|
コネクタタイプ |
挿入損失 |
返済損失 |
|
|
SC/LC/FC/ST |
SM |
≤0.3dB |
APC≥60dB |
|
MM |
≤0.3dB |
UPC≥25dB |
|
* SC/LC/FC/ST 3D 幾何学パラメータ (オプション)
|
ポイント |
UPC |
APC |
||||
|
SC/FC/ST |
LC |
SC/FC |
LC |
|||
|
SM |
MM |
SM |
MM |
SM |
SM |
|
|
曲線の半径 (mm) |
10から25 |
7〜25 |
5から12 |
|||
|
アピックスオフセット (μm) |
≤50 |
≤30 |
||||
|
圧縮された繊維 (nm) |
±100 |
|||||
|
角度偏差 (°) |
0 |
8±03 |
||||
|
結合角偏差 (°) |
0 |
±05 |
||||
|
繊維直径 (μm) |
123-135 |
|||||
* コネクタの色オプション
|
LCコネクタ |
||||
|
シングルモード |
青い |
緑色 |
||
|
|
|
|||
|
マルチモード |
ベージュ色 |
アクア |
||
|
|
|
|||
|
ヘザー バイオレット |
リンゴ緑色 |
|||
|
|
|
|||
* オプティカルケーブルパラメータ
|
ポイント |
パラメータ |
|||
|
繊維の種類 |
選択可能 G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
繊維数 |
12 |
|||
|
強化要素 |
アラミド繊維 |
|||
|
外蓋の材料 |
オプション LSZH/PVC/TPU |
|||
|
外側のシールド直径 |
6.8mm |
|||
|
外殻の色 |
グリーン/カスタマイズ |
|||
|
最大 張力強度 (長期) |
300N |
|||
|
最大 拉伸強度 (短期) |
600N |
|||
|
最大圧縮抵抗 (長期) |
200N/cm |
|||
|
最大圧縮抵抗 (短期) |
1000N/cm |
|||
|
最小屈曲半径 (ダイナミック) |
20D |
|||
|
最小屈曲半径 (静的) |
10D |
|||
|
動作温度 |
-20~60°C |
|||
|
保存温度 |
-20~60°C |
|||
|
炎阻害性 |
オプションOFN/OFNR/OFNP |
|||
* コンネクタオプション
|
デュプレックス製品選択 |
|||
|
ケーブル直径 |
起動型 |
画像 |
図面 |
|
2.0mm |
スタンダード |
|
|
|
3.0mm |
スタンダード |
|
|
|
単一製品の選択 |
|||
|
ケーブル直径 |
起動型 |
画像 |
図面 |
|
0.9mm |
スタンダード |
|
|
|
2.0mm |
スタンダード |
|
|
|
3.0mm |
スタンダード |
|
|
* 分支オプション
|
|
|
|
メインケーブルストリッピング構造 |
|
|
|
|
|
同じ長さのファノート |
不等長さのファノウット |
|
|
|
|
独自のサブユニット |
|
|
|
|
|
各枝2.0/3.0mm |
|
|
|
|
|
各支線は3.0mmで,螺旋型装甲管 |
|
|
|
|
|
各枝は3.0mmの渦巻き装甲管で覆われています |
|
* 製品パッケージング
|
|
|
|
密封袋の厚い包装 |
厚い紙パック |
* 工場 の 力
|
専門: JFOPTは,複雑な環境で非常に低い損失と長寿を保証する,大型コアカウントジャンプの生産に長年の経験を蓄積しています. |
|
||||
|
製造能力: 5つの生産ラインと設備を備えた JFOPTは,プロの大直径の多核ケーブル切断機械を装備し,迅速な配達を保証する. |
|
||||
|
品質管理: JFOPTは厳格な品質管理を実施しています 原材料の調達から生産プロセスのすべてのリンクまで挿入損失試験/製品の品質を確保するための端面検査. |
|
||||
|
パーソナライゼーション 標準: JFOPTは,カスタマイズできるケーブルの色,外径,繊維の種類と量,ジャケット構造を顧客の要求に応じて. 標本密封とエンジニアリング図面を通じて,私たちは製品の技術的パラメータを保証し,異なるバッチ注文で一貫性を維持します. |
|
||||
|
技術革新: JFOPTは技術革新を重視し,より先進的で高性能な光ファイバージャンパーを常に開発するプロのR&Dチームを持っています. |
|
||||
|
サービスと技術サポート JFOPTは,技術コンサルティング,製品推奨,販売後のメンテナンスを含む,包括的な販売前および販売後のサービスを提供します.顧客ニーズを満たし,顧客満足を保証する. |
|
||||
* よくあるQ&Aわかった
1標準の光ファイバージャンパーをカスタマイズする際にはどのような問題があるのでしょうか?
光ファイバージャンパーのカスタマイズ要件には,ジャンパーの総長,枝の長さ,枝ケーブルの直径,ケーブル材料,ファイバータイプとコア数,色,そしてラベル付け.
2標準の光ファイバージャンプの安定性を どう確保するか?
JFOPTは繊維光学ジャンプの安定性を 精密なプロセス設計によって保証します すべてのコネクターは 100%の挿入損失テストと 端面検査を受けます安定した信頼性の高いパフォーマンスを確保する.
3配達時間は?
標準製品では 5 営業日以内に配達期間を制御し,迅速な出荷を保証し,緊急のニーズを満たします.
