起源の場所:
中国
ブランド名:
JFOPT
証明:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
モデル番号:
OM4 24C MPO-24LC ファナウトパッチコード
私達に連絡しなさい

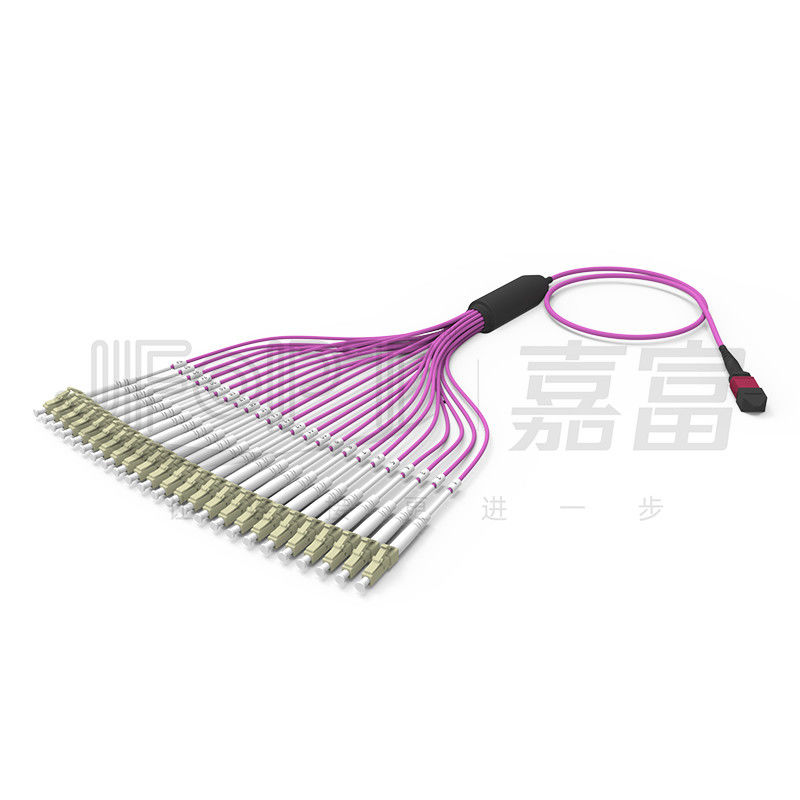

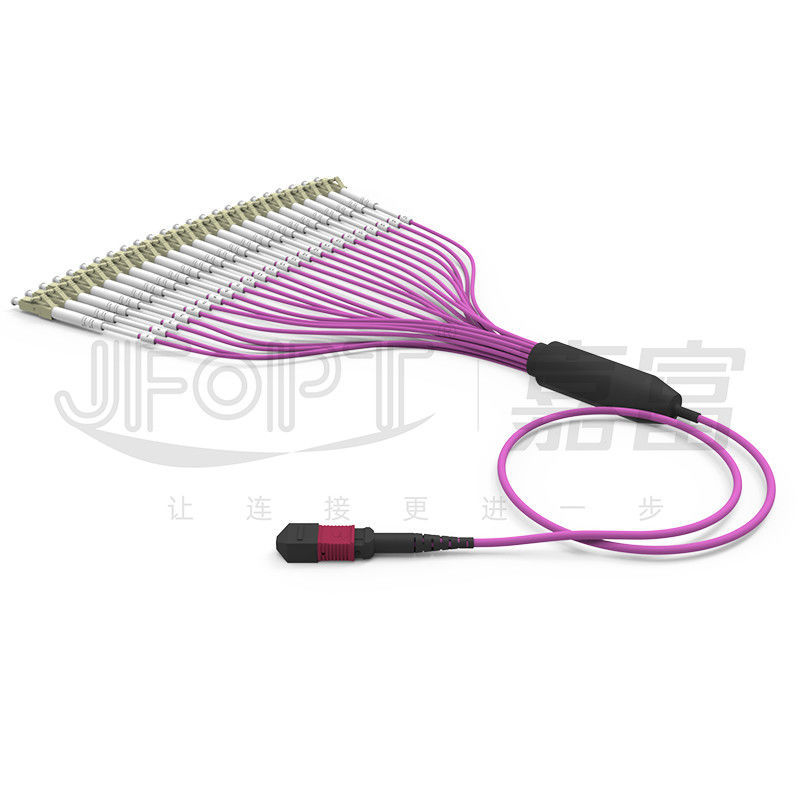

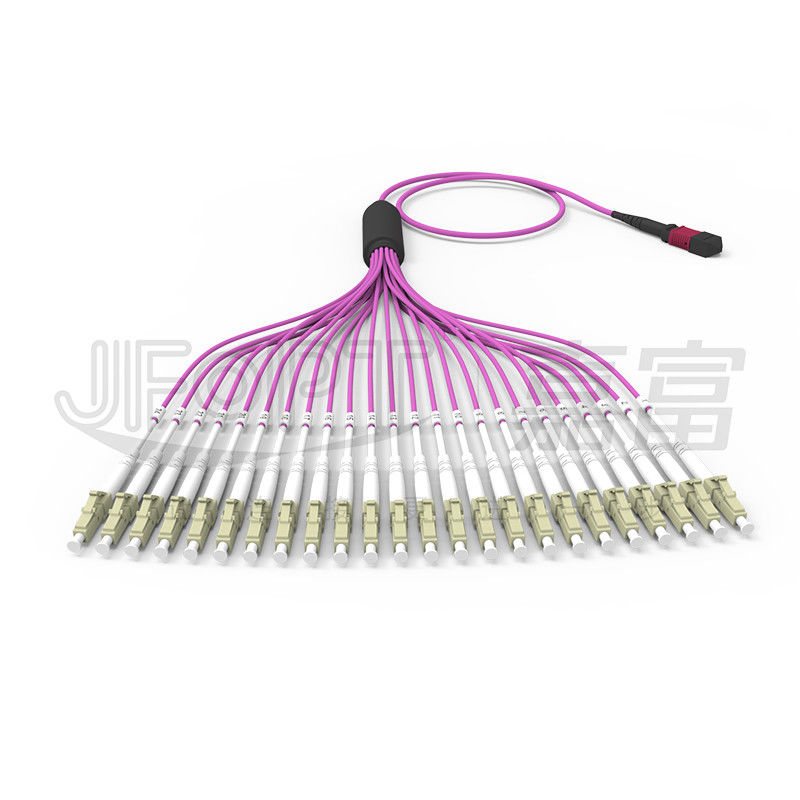

MPO-LC マルチモード OM4 24コア LSZH 高密度データセンターパッチコード
MPO-LCパッチコードは,通常,3mmのミニケーブルまたは2.5*5mmのフラット光学ケーブルを使用して高密度のケーブルを保持する.MPOコネクタにはさまざまなブランドが選択できます.輸入品と国内製品を含むLCコネクタはシンプレックスまたはデュプレックスとして選択できます.光ケーブルには高強度で炎阻害性のあるアラミド糸が含まれており,張力強度とケーブル安全性を高めます.コンネクタと光学ケーブルの両方が,設置および後の保守中に迅速な識別のために国際基準に従って製造することができます..
* 特徴
|
①24コアを持つ単一のコネクタで,高速で高密度な設置が可能
|
②選択可能な様々な阻燃レベル
|
|
|
|
③MT プラグとプラグの切断サイクル寿命 500 回未満
|
④低損失と標準損失の両方のオプションが利用できます.
|
|
|
|
5 枝の長さは,ファンアウトまたは同じ長さのためにカスタマイズすることができます |
- |
|
|
- |
* アプリケーション
1データセンターのネットワークケーブル
2.40G/100G オプティカル通信システム,QSFP オプティカルモジュール
3ケーブルテレビネットワーク,通信ネットワーク
4ローカルエリアネットワーク (LAN),ワイドエリアネットワーク (WAN),FTTx
* MPO コンネクタ パラメーター
|
コネクタタイプ |
挿入損失 |
返済損失 |
|||
|
典型的な |
最大 |
||||
|
MPOコネクタ |
SM 標準 |
0.2dB |
0.75dB |
APC≥60dB |
|
|
SM 低損失 |
0.1dB |
0.35dB |
|||
|
MM標準 |
0.2dB |
0.6dB |
PC≥25dB |
||
|
MM 低損失 |
0.1dB |
0.35dB |
|||
|

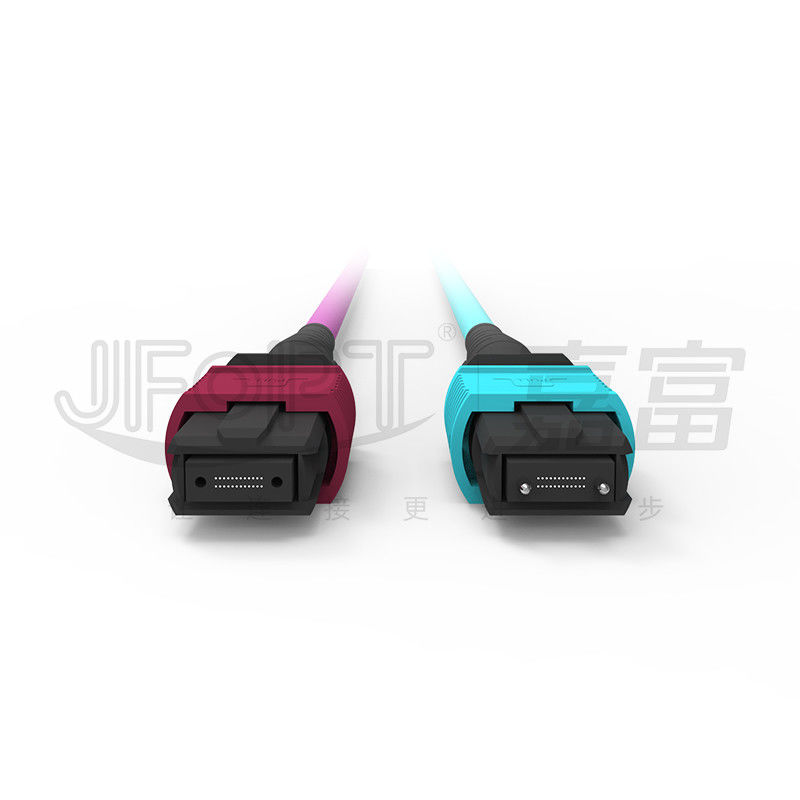

男性/女性 |
男性:ピンで 女性:ピンなし |
||||
* LCコネクタパラメータ
|
コネクタの特性 |
コネクタタイプ |
LC |
|||
|
端面型 |
単モード:UPC/APC;マルチモード:UPC |
||||
|
フェルルタイプ |
A級ジルコニアセラミックフェルル |
||||
|
コネクタハウジングの色 |
青/緑/ベージュ/アクア/紫/石灰 |
||||
|
挿入損失 |
≤0.3dB/≤0.2dB/≤0.15dB |
||||
|
返済損失 |
シングルモード:UPC≥50dB; APC≥60dB;マルチモード:≥25dB |
||||
|
繰り返し可能性 |
≤0.2dB |
||||
|
互換性 |
≤0.2dB |
||||
* 3D 幾何学パラメータ (オプション)
|
ポイント |
マックス |
ミニ |
||
|
曲線の半径 (mm) |
X について |
2000 |
- "万 |
|
|
Y |
- |
5 |
||
|
角度 (°) |
X について |
0.15 |
-0だった15 |
|
|
Y (APC) |
8.2 |
7.8 |
||
|
Y ((PC) |
0.2 |
-0だった2 |
||
|
オプティカルコアの曲率半径 (mm) |
- |
1 |
||
|
繊維の高さ (nm) |
3500 |
1000 |
||
|
隣接する繊維の高さ差 (nm) |
500 |
N/A |
||
|
最大負コプラナー (nm) |
300 |
N/A |
||
*ケーブルパラメータ
|
プロジェクト |
パラメーター |
|||
|
繊維の種類 |
オプション:G652D / G657A1 / OM1 / OM2 / OM3 / OM4 / OM5 |
|||
|
繊維数 |
選択可能: 8/12/16/24 |
|||
|
フォースメンバー |
アラミド繊維 |
|||
|
外着の材料 |
オプション: LSZH / PVC / TPU |
|||
|
外着の直径 |
3.0mm |
|||
|
外着の色 |
黄色 / オレンジ / アクア / マジェント / カスタム |
|||
|
張力強度 (長期) |
80N |
|||
|
ストレッチ強度 (短期) |
150N |
|||
|
粉砕耐性 (長期) |
100N/cm |
|||
|
粉砕耐性 (短期) |
500N/cm |
|||
|
最小屈曲半径 (ダイナミック) |
20D |
|||
|
最小屈曲半径 (静的) |
10D |
|||
|
動作温度 |
-20~60°C |
|||
|
貯蔵温度 |
-20~60°C |
|||
|
消防 格付け |
オプション: OFN / OFNR / OFNP |
|||
* コンネクタハウジングの色選択
|
MPOコネクタ |
||||
|
SM |
緑色 |
黄色 |
||
|
参照色番号 PANTONE 2270C |
参照色番号 PANTONE 100C |
|||
|
|
|
|||
|
MM |
ベージュ色 |
アクア |
||
|
参照色番号 PANTONE 7534C |
参照色番号 PANTONE 2226C |
|||
|
|
|
|||
|
バイオレット |
- |
|||
|
参照色番号 PANTONE 7641C |
||||
|
|
||||
* ファナウト オプション
|
|
|
|
メインケーブル構造 |
|
|
|
|
|
同じ長さのファノート |
不等しい長さのファノート |
|
|
|
|
Fanout 0.9mm ブランチ |
|
|
|
|
|
Fanout 2.0/3.0mm ブランチ |
|
* 極点選択
|
|
* 製品パッケージング
|
|
|
|
厚い抗静電袋 |
厚い紙箱 |
* 工場の強さ
|
プロフェッショナリズム JFOPTは10年以上 MPO ジャンプの生産に注力しており,専門知識と最高級機器 (SUMIX/JRG/OPTOTEST) の完全なセットを備えています.高品質で高性能な MPO ジャンパーを生産できる. |
|
||||
|
製造能力: JFOPTにはMPO生産ラインと設備が5台あり,顧客の需要に応えるために大量にMPOジャンパーを迅速かつ効率的に生産することができる. |
|
||||
|
品質管理: JFOPTは,工場末面検査と100%テストを含む厳格な品質管理措置を導入し,安定したトランスミッションパフォーマンスを確保するためにプロのテスト機器を使用しています. |
|
||||
|
標準化 JFOPTは,原材料の調達から生産プロセスまでのあらゆる段階において,専門的な品質試験と監視を含む厳格な品質管理措置を実施しています.100%の3D干渉テストを行います製品品質を保証するために,挿入損失試験,および末面検査. |
|
||||
|
技術革新: JFOPTは技術革新を重視し,より先進的で性能の高いMPOジャンパーを継続的に開発するプロのR&Dチームを持っています. |
|
||||
|
サービスと技術サポート JFOPTは,技術コンサルティング,製品推奨,販売後の修理を含む,包括的な販売前および販売後のサービスを提供します.顧客ニーズを満たし,顧客満足を保証する. |
|
||||
* よくあるQ&Aわかった
1MPO ジャンプをカスタマイズする際にはどのような問題があるか?
ジャンパーの長さ/ケーブル材料/繊維種類と繊維数/MPO 男性または女性/挿入損失基準/色要求/ラベルおよびカスタマイズ要求
2安定したパラメータを どうやって確保する?
JFOPTのMPOジャンパーは100%の3Dインターフェロメーターテストと100%のIL&RLテストを受け,安定したパラメータを保証します.
3配達時間は?
迅速な配送を保証する3万以上のMPOコネクタを月間生産できます
4MPO に関連した他の製品は何ですか?
MPOジャンパーに加えて MPOループバック,MPO減速器,MPO男性から女性へのアダプター,MTジャンパー,その他のMPO関連製品も生産しています.
