Place of Origin:
CHINA
ブランド名:
JFOPT
証明:
CE, ISO9001
モデル番号:

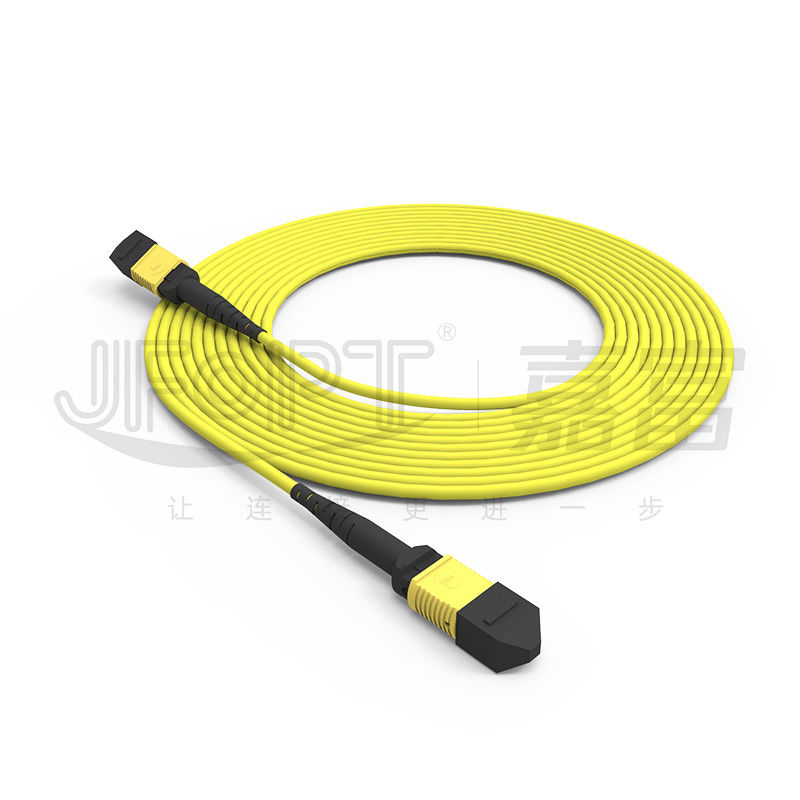

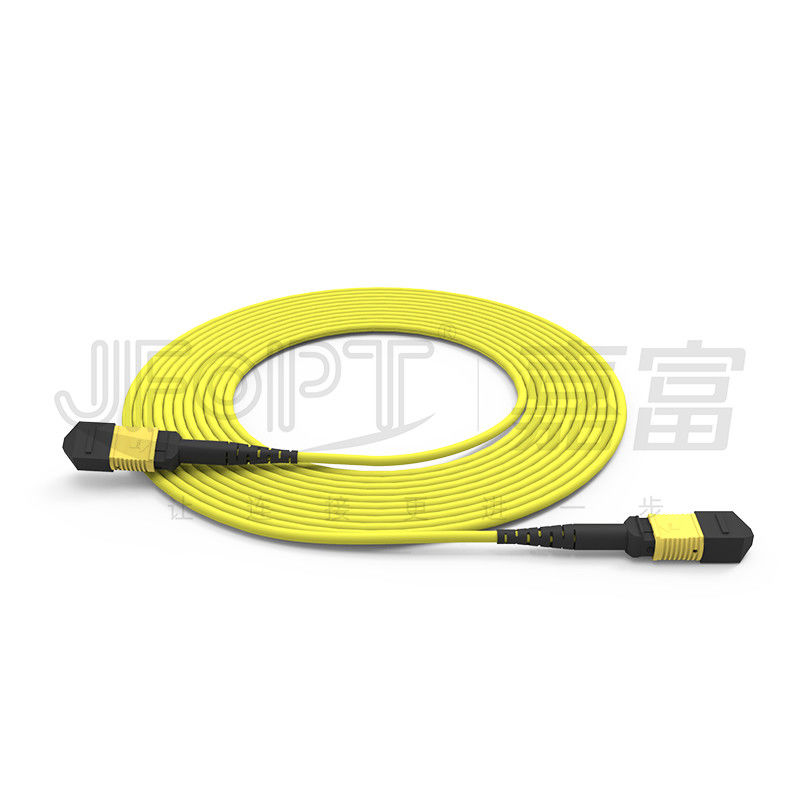

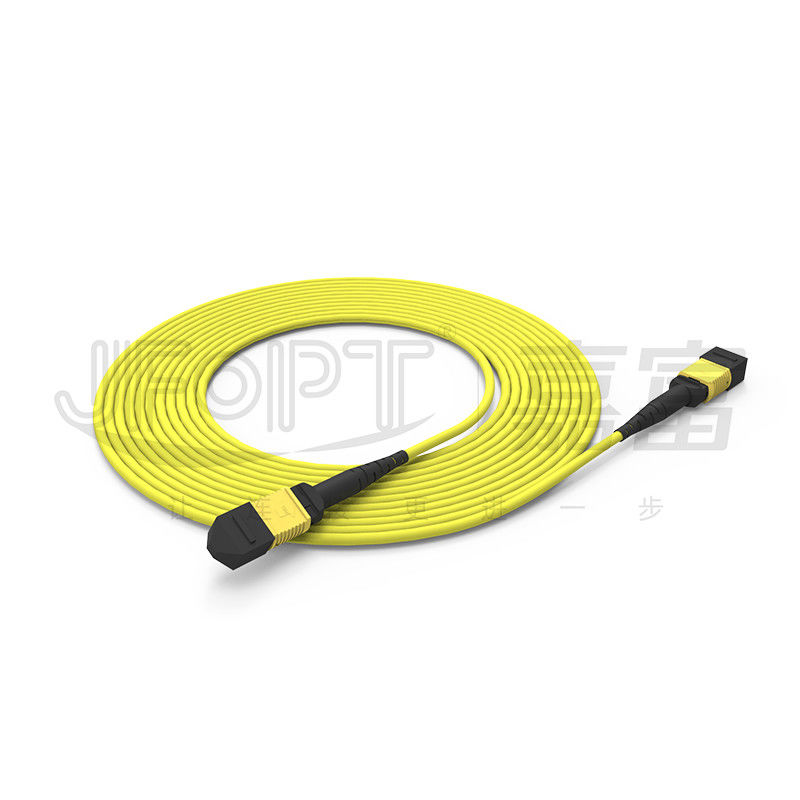

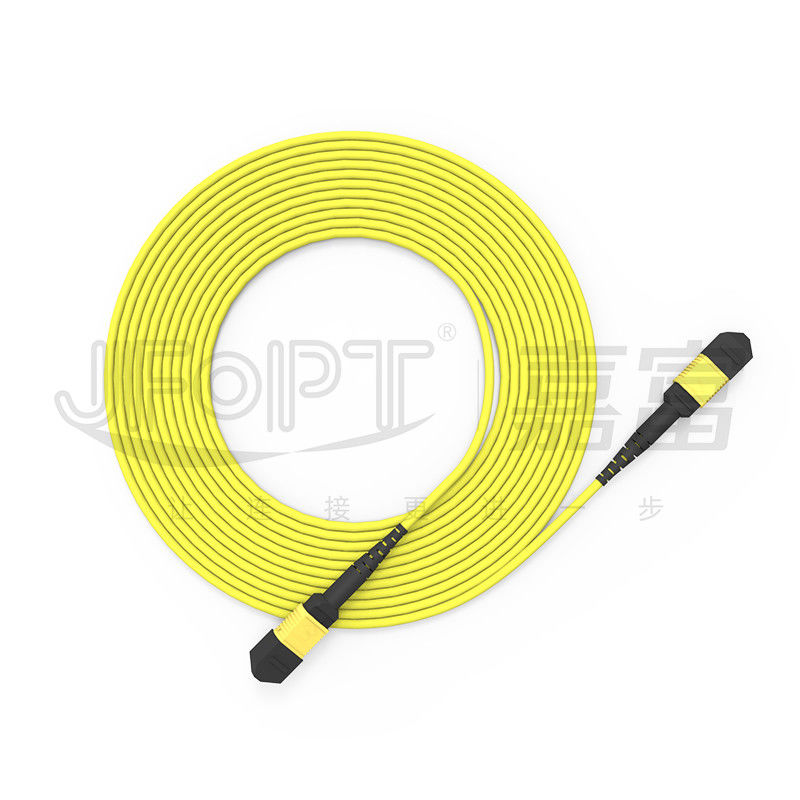

12コア MPO (f) 低損失パッチケーブル
私達に連絡しなさい
MPO トランクケーブル 12fはMPOモジュールとの永続的な接続を確立するために欠かせない.これらのケーブルは,光ファイバーパネル上の接続形式を変更する柔軟性を提供します.小径の光ケーブルと12コアMPOコネクタを使用するプラグ・アンド・プレイ機能のために MPO プリターミネート光ケーブルが作成できます. これにより,迅速かつ簡単に展開できます.プラグアンドプレイモジュールやMPOアダプターパネルにシームレスに接続できるため,.
1クラスAの端面を磨く.
進口された磨き設備と磨き材料が使用されています.フェルルの末端表面は平らな磨き状態にあります.先進的な製造技術によりより安定した伝送が保証されます.
2LSZH 低煙
ハロゲンのない,炎を阻害する,環境に優しい光ケーブルのカバーは,外部信号の干渉をなくし,透明で安定し,機敏で自然な伝送を提供します.
3広角の人性的なデザイン
広角口と反対口,強力な汎用性,今日市場にあるほとんどの光ファイバーインターフェースデバイスに適しています

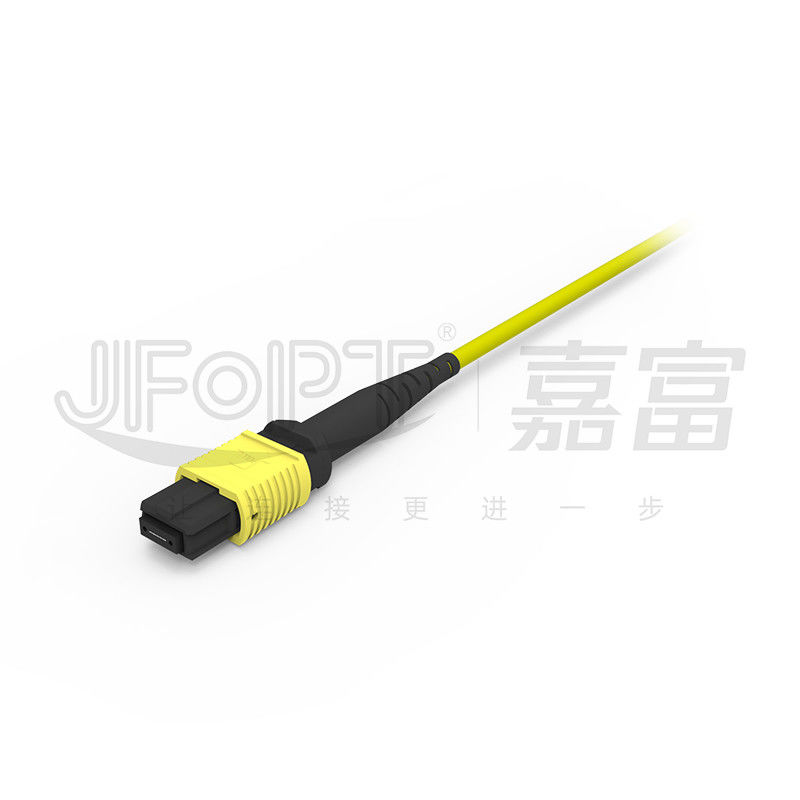

4コンパクトなデザインです
接続器の設計はコンパクトである.1つのMPO/MTP接続器は12コアを収容できる.簡単にインストールおよび取り除くために簡単に接続および脱断できます.
5防塵帽
コネクタにはダストキャップが付着し,コネクタ端面を損傷から保護し,ワイヤーの使用寿命が長くなり,減衰が少なくなります.
|
製品名 |
12コア MPO (f) 低損失パッチケーブル |
|---|---|
|
対応するアダプター |
MPO アダプタ |
|
ケーブルの色 |
青/オレンジ/緑/茶色/灰色/白色/赤色/黒色/黄色/紫色/ピンク/アクア |
|
ジャケット素材 |
LSZH/PVC/OFNP |
|
損失 |
低損失 |
|
直径 |
2.0/3.0±0.2mm |
|
繊維ブランド |
コーニング,YOFC |
|
フォースメンバー |
アラミド繊維 |
|
ブランド名 |
JFOPT |
|
スピード |
10ギガビット |
|
返済損失 |
MM≥20dB,SM≥60dB |
|
光ファイバー |
G.652D/ G.657A1/ G.657A2/ OM1/ OM2/ OM3/ OM4 |
|
フェルルタイプ |
挿入損失 |
収益損失 |
|||||
|
典型的な |
最大 |
||||||
|
SM標準損失 |
0.20dB |
≤0.75dB |
≥ 60dB (APC 8°) |
||||
|
SM 低損失 |
0.10dB |
≤0.35dB |
|||||
|
MM 標準損失 |
0.20dB |
≤0.6dB |
≥ 20dB |
||||
|
MM 低損失 |
0.10dB |
≤0.35dB |
|||||
| MT フェルルオプション | ||||||
| ファイバーモード | パフォーマンス | 繊維数 | ||||
| シングルモード | 標準損失 | 12 (1x12) | ||||
| 24 (2x12) | ||||||
| 低損失 | 12 (1x12) | |||||
| マルチモード | 標準損失 | 12 (1x12) | ||||
| 16 (1x16) | ||||||
| 24 (2x12) | ||||||
| 32 (2x16) | ||||||
| 低損失 | 12 (1x12) | |||||
| 24 (2x12) | ||||||
| メカニカル性能 | ||||||||
| ポイント | 仕様 | |||||||
| 繊維数 | 2 | 4 | 6 | 8 | 12 | 24 | ||
| 張力強度 (長期) / N | 80 | |||||||
| ストレッチ強度 (短期) / N | 150 | |||||||
| 圧縮抵抗 (長期) / N/10cm | 150 | 100 | ||||||
| 圧縮抵抗 (長期) / N/10cm | 500 | |||||||
| 曲線半径 (ダイナミック) / mm | 20D | |||||||
| 曲線半径 (静的) / mm | 10D | |||||||
| 動作温度/°C | -20+60 | |||||||
| 保存温度/°C | -20+60 | |||||||
|
ファイバーパラメータ |
||||||||
|
(サリーム) |
||||||||
|
ポイント |
ユニット |
G.652D |
G.657A1 |
G.657A2 |
||||
|
モードフィールド直径 |
1310nm |
μm |
9.1±04 |
80.8±04 |
80.8±04 |
|||
|
1550nm |
μm |
10.4±05 |
90.8±05 |
90.8±05 |
||||
|
コーティング直径 |
μm |
125±1 |
125±0 について7 |
125±0 について7 |
||||
|
円形でないコーティング |
% |
≤1 |
≤0.7 |
≤0.7 |
||||
|
中核コーティング同心点の誤り |
μm |
≤0.6 |
≤0.5 |
≤0.5 |
||||
|
コーティング直径 |
μm |
245±7 |
245±5 |
245±5 |
||||
|
コート・ノン・サーキュラー性 |
% |
≤60 |
≤60 |
≤60 |
||||
|
コーティング・コーティングの同心度誤差 |
μm |
≤120 |
≤120 |
≤120 |
||||
|
ケーブル切断波長 |
nm |
λcc≤1260 |
λcc≤1260 |
λcc≤1260 |
||||
|
ケーブル減衰係数 |
1310nm |
dB/km |
≤0.4 |
≤0.4 |
≤0.4 |
|||
|
1550nm |
dB/km |
≤0.3 |
≤0.3 |
≤0.3 |
||||
|
(笑) |
||||||||
|
ポイント |
ユニット |
62.5/125 |
50/125 |
OM3-150 |
OM3-300 |
OM4 |
||
|
中核直径 |
μm |
62.5±25 |
50±2 とする5 |
50±2 とする5 |
50±2 とする5 |
50±2 とする5 |
||
|
コーティング直径 |
μm |
125±1 となる0 |
125±1 となる0 |
125±1 となる0 |
125±1 となる0 |
125±1 となる0 |
||
|
中核の非循環性 |
% |
≤50 |
≤50 |
≤50 |
≤50 |
≤50 |
||
|
円形でないコーティング |
% |
≤10 |
≤10 |
≤10 |
≤10 |
≤10 |
||
|
中核コーティング同心点の誤り |
μm |
≤15 |
≤15 |
≤10 |
≤10 |
≤10 |
||
|
コーティング直径 |
μm |
245±7 |
245±7 |
245±7 |
245±7 |
245±7 |
||
|
コート・ノン・サーキュラー性 |
% |
≤60 |
≤60 |
≤60 |
≤60 |
≤60 |
||
|
コーティング・コーティングの同心度誤差 |
μm |
≤120 |
≤120 |
≤120 |
≤120 |
≤120 |
||
|
OFL 帯域幅 |
850nm |
メガシー·km |
≥160 |
≥500 |
≥700 |
≥1500 |
≥3500 |
|
|
1300nm |
メガシー·km |
≥500 |
≥500 |
≥500 |
≥500 |
≥500 |
||
|
ケーブル減衰係数 |
850nm |
dB/km |
≤30 |
≤30 |
≤30 |
≤30 |
≤30 |
|
|
1300nm |
dB/km |
≤10 |
≤10 |
≤10 |
≤10 |
≤10 |
||
高密度のデータセンターにおけるもう一つの重要な技術は"QSFP"と"CFP"の光接送機です. これらは電気信号を光信号に変換する小さなデバイスです.ファイバー・オプティック・ケーブルでデータを転送するスイッチやルーターなどのネットワーク機器をデータセンターの光ファイバーネットワークに接続するために使用されます.QSFP と CFP オプティカル トランシーバー の 使用 は,高密度 データ センター の データ 転送 容量 と 効率 を 向上 さ せる.
JFOPT MPO トランクケーブルのためのカスタマイズされたサービス
JFOPTでは,お客様のデータセンターニーズに合わせて カスタマイズされたソリューションの重要性を理解しています.特定の要求に応えるように設計された.
MPOトランクケーブルは 高性能の光ファイバーケーブルで データセンターに最適で 迅速かつ信頼性の高い接続を提供します MPO-MPO,MPO-LC,MPO-SC接続器で簡単に柔軟に設置できます.
カスタマイズに関しては,様々なオプションが用意されています. コアの数 (8, 12,または 24),ファイバーの種類 (シングルモードまたはマルチモード),繊維ブランド (コーニングまたはYOFC)特定のニーズとアプリケーションに合わせて ケーブルを調整できます
さらに,MPO トランクケーブルは LSZH,PVC,OFNPを含む様々なジャケット材料で提供されており,環境に最も適したオプションを選択する柔軟性があります.
青,オレンジ,緑,茶色,灰色,白,赤,黒,黄色,紫,ピンク,そしてアクア,ネットワーク接続を簡単に識別し,組織することができます..
返信損失はMM≥20dBとSM≥60dBで,私たちのMPO トランクケーブルは,高いパフォーマンスと信頼性を保証します. さらに,10ギガビット速度で,効率的なデータセンター運用のために高速なデータ転送を提供します..
JFOPTでは,お客様に最高の品質の製品とサービスを提供することを目指しています. MPO トランクケーブルのためのカスタマイズされたソリューションについてもっと知るために今日私達に連絡してください.
MPO トランクケーブルの包装と輸送
MPO トランクケーブルは,お客様に安全で届けるように慎重に梱包されています.各ケーブルは個別にプラスチックに包まれ,しっかりした紙箱に入れます.箱 は 輸送 の 間 に 損傷 を 防ぐ ため,テープ で 密封 さ れ ます.
大規模な注文では,ケーブルは木製の箱に包装され,さらに保護されます.箱はしっかりと固定され,必要な輸送情報とラベルが付けられています.
緊急注文の宅配を含む様々な配送オプションを顧客に提供しています輸送 部門 は,信頼 の ある 運送 会社 と 密接 に 協力 し て,商品 が 時間 に 適し,効率 的 に 届け られる よう 確保 し て い ます.
国際発注の場合は 強化された包装材料を使用し 必要なすべての税関フォームを 記入して 順調な輸送を 確保するため 特別な注意を払います
MPO トランクケーブルでは 製品の安全を確保するために 顧客に最高のパッケージングと輸送サービスを提供しています
