Place of Origin:
CHINA
ブランド名:
JFOPT
証明:
CE, ISO9001
Model Number:

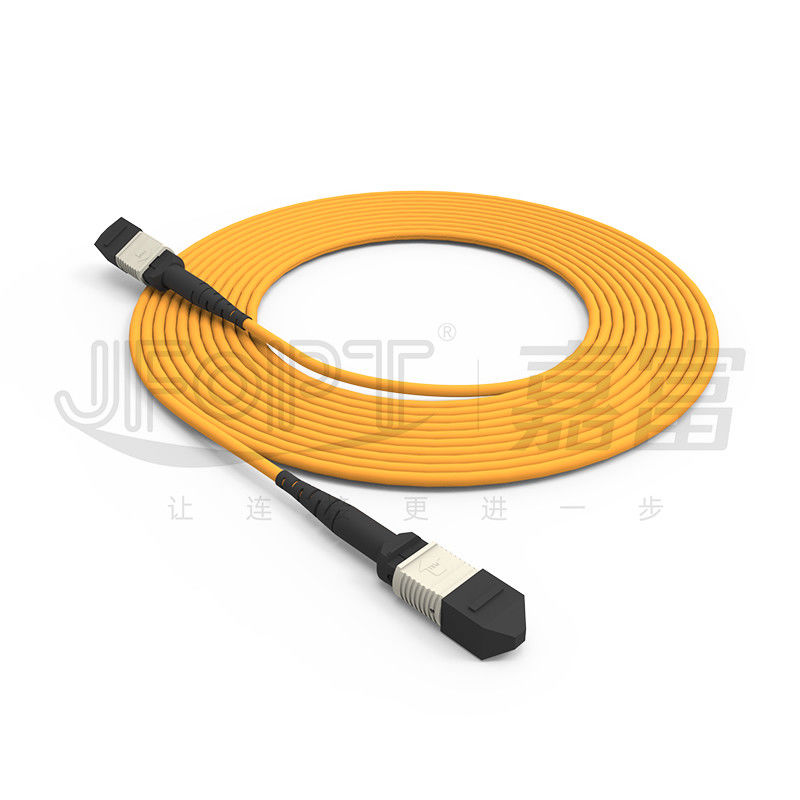

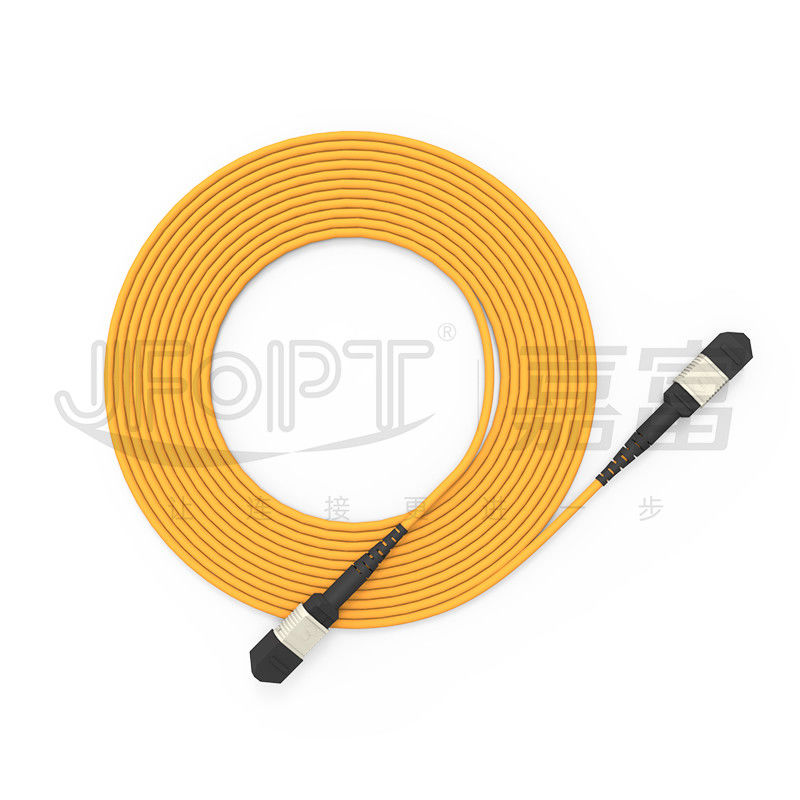

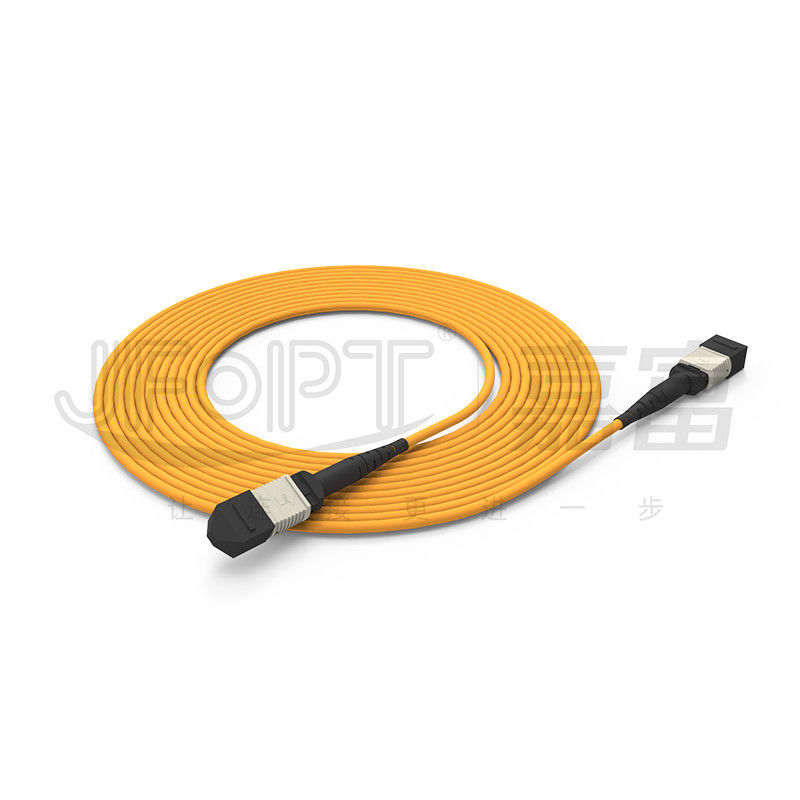

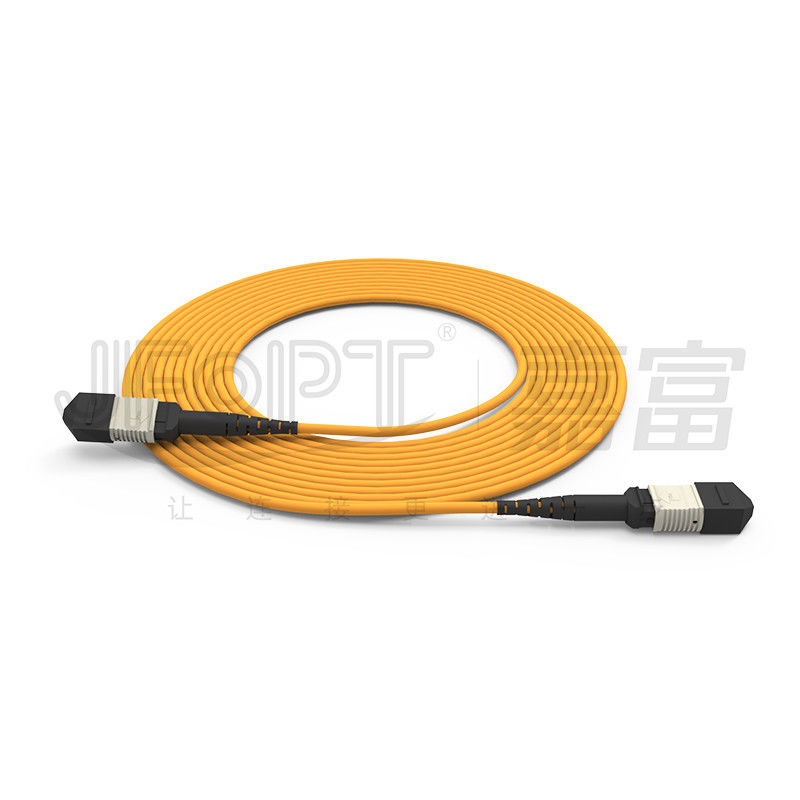

MPO Multimode OM3 Fiber Optic Patch Cord
私達に連絡しなさい

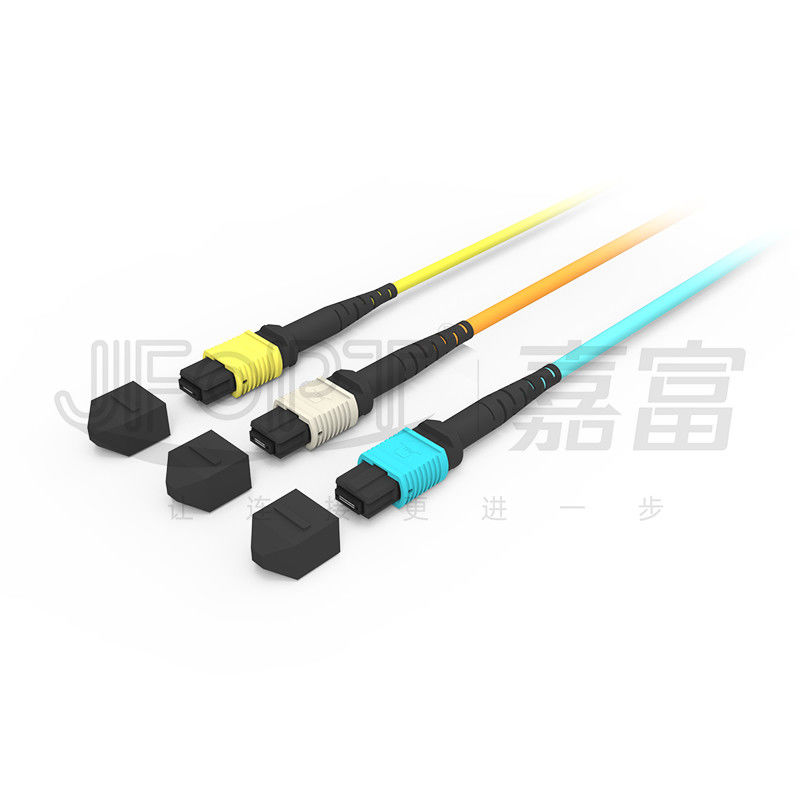

MPO (Multi-fiberPushOn) コネクタはMTシリーズコネクタの一部である.これらのコネクタには,正確な接続のために2つのガイドホールとガイドピン (ガイドピンとも呼ばれ) を備えたフェルルがある.JFOPTの処理によって MPOコネクタと光ファイバーケーブルMPOジャンパーの様々な形態が生産される.これらのジャンパーは8〜32コアで設計され,最も一般的に使用されているのは12コアMPOコネクタである.
MPOコネクタのコンパクトな設計により,より多くのコアとMPOジャンパーのサイズが小さくなります.これは,高密度統合光ファイバー線が必要とされる環境での使用に理想的です,例えば配線プロセス,FTTX,および40/100GSFP,SFP+,および他のトランシーバーモジュール.MPOパッチコードは,機器内の内部および外部接続アプリケーションの両方に一般的に使用されます..
ネットワークの効率を向上させ,潜在的な故障を軽減するために,4,8,12,24コアのMPOコネクタを使用することをお勧めします.これらのコネクタは安定した信頼性の高い接続を提供するだけでなく,ワイヤリングに必要なスペースを最小限に抑えるのに役立ちます.
10Gから40G,および100Gネットワークの転送から 円滑でシームレスなアップグレードをサポートするように設計されています. さらに,彼らは 100G通信に適した遅延指数もサポートしています.より高速へのシームレスな移行を保証する.
私たちは,異なるユーザーが異なる構成要件を持っていることを理解しています. だからこそ私たちのコネクタは,様々なファイバー仕様に対応しています.単モードG652DとG657A2ユーザが特定のニーズに合わせて設定をカスタマイズできるようにします.
また,特別な円形構造とより小さな外径を持つ新しい光ケーブルを開発しました.この設計により,トランク光ケーブルの屈曲半径が小さくなります.保存や敷設を簡単で速くする時間のかかる 複雑な設置プロセスに別れを告げる
|
製品名 |
MPO トランクケーブル |
|---|---|
|
動作波長 |
850nm,1300nm |
|
動作温度 |
-40°C~85°C |
|
ケーブルジャケット材料 |
PVC / LSZH / TPU |
|
コネクタ 磨き |
PC/UPC/APC |
|
ファイバーモード |
多モードOM1 |
|
ジャケット素材 |
PVC/LSZH/OFNP |
|
コネクタモデル |
MPO |
|
タイプ |
多コア光ファイバーパッチコード |
|
MPO 性別 |
男性/女性 |
|
産地 |
広東,中国 |
|
製品キーワード |
12コアMPOコネクタ光ファイバーケーブル |
|
フェルルールタイプ |
挿入損失 |
収益損失 |
|||||
|
典型的な |
最大 |
||||||
|
SM標準損失 |
0.20dB |
≤0.75dB |
≥ 60dB (APC 8°) |
||||
|
SM 低損失 |
0.10dB |
≤0.35dB |
|||||
|
MM 標準損失 |
0.20dB |
≤0.6dB |
≥ 20dB |
||||
|
MM 低損失 |
0.10dB |
≤0.35dB |
|||||
|
MT フェルルオプション |
||||||
|
ファイバーモード |
パフォーマンス |
繊維数 |
||||
|
シングルモード |
標準損失 |
12 (1x12) |
||||
|
24 (2x12) |
||||||
|
低損失 |
12 (1x12) |
|||||
|
マルチモード |
標準損失 |
12 (1x12) |
||||
|
16 (1x16) |
||||||
|
24 (2x12) |
||||||
|
32 (2x16) |
||||||
|
低損失 |
12 (1x12) |
|||||
|
24 (2x12) |
||||||
|
ケーブルパラメータ |
||||||||
|
ポイント |
仕様 |
|||||||
|
繊維数 |
2 |
4 |
6 |
8 |
12 |
24 |
||
|
繊維 |
直径 |
250±15μm |
||||||
|
色 |
ブルー/オレンジ/グリーン/ブラウン/グレー/ホワイト/レッド/ブラック/イエロー/パープル/ピンク/アクア |
|||||||
|
フォースメンバー |
アラミド繊維 |
|||||||
|
外着 |
直径 |
3.0±0.2mm |
||||||
|
材料 |
PVC/LSZH |
|||||||
|
色 |
ブルー/オレンジ/グリーン/ブラウン/グレー/ホワイト/レッド/ブラック/イエロー/パープル/ピンク/アクア |
|||||||
|
メカニカル性能 |
||||||||
|
ポイント |
仕様 |
|||||||
|
繊維数 |
2 |
4 |
6 |
8 |
12 |
24 |
||
|
張力強度 (長期) / N |
80 |
|||||||
|
ストレッチ強度 (短期) / N |
150 |
|||||||
|
圧縮抵抗 (長期) / N/10cm |
150 |
100 |
||||||
|
圧縮抵抗 (長期) / N/10cm |
500 |
|||||||
|
曲線半径 (ダイナミック) / mm |
20D |
|||||||
|
曲線半径 (静的) / mm |
10D |
|||||||
|
動作温度/°C |
-20+60 |
|||||||
|
保存温度/°C |
-20+60 |
|||||||
|
ファイバーパラメータ |
||||||||
|
(サリーム) |
||||||||
|
ポイント |
ユニット |
G.652D |
G.657A1 |
G.657A2 |
||||
|
モードフィールド直径 |
1310nm |
μm |
9.1±04 |
80.8±04 |
80.8±04 |
|||
|
1550nm |
μm |
10.4±05 |
90.8±05 |
90.8±05 |
||||
|
コーティング直径 |
μm |
125±1 |
125±0 について7 |
125±0 について7 |
||||
|
円形でないコーティング |
% |
≤1 |
≤0.7 |
≤0.7 |
||||
|
中核コーティング同心点の誤り |
μm |
≤0.6 |
≤0.5 |
≤0.5 |
||||
|
コーティング直径 |
μm |
245±7 |
245±5 |
245±5 |
||||
|
コート・ノン・サーキュラー性 |
% |
≤60 |
≤60 |
≤60 |
||||
|
コーティング・コーティングの同心度誤差 |
μm |
≤120 |
≤120 |
≤120 |
||||
|
ケーブル切断波長 |
nm |
λcc≤1260 |
λcc≤1260 |
λcc≤1260 |
||||
|
ケーブル減衰係数 |
1310nm |
dB/km |
≤0.4 |
≤0.4 |
≤0.4 |
|||
|
1550nm |
dB/km |
≤0.3 |
≤0.3 |
≤0.3 |
||||
|
(笑) |
||||||||
|
ポイント |
ユニット |
62.5/125 |
50/125 |
OM3-150 |
OM3-300 |
OM4 |
||
|
中核直径 |
μm |
62.5±25 |
50±2 とする5 |
50±2 とする5 |
50±2 とする5 |
50±2 とする5 |
||
|
コーティング直径 |
μm |
125±1 となる0 |
125±1 となる0 |
125±1 となる0 |
125±1 となる0 |
125±1 となる0 |
||
|
中核の非循環性 |
% |
≤50 |
≤50 |
≤50 |
≤50 |
≤50 |
||
|
円形でないコーティング |
% |
≤10 |
≤10 |
≤10 |
≤10 |
≤10 |
||
|
中核コーティング同心点の誤り |
μm |
≤15 |
≤15 |
≤10 |
≤10 |
≤10 |
||
|
コーティング直径 |
μm |
245±7 |
245±7 |
245±7 |
245±7 |
245±7 |
||
|
コート・ノン・サーキュラー性 |
% |
≤60 |
≤60 |
≤60 |
≤60 |
≤60 |
||
|
コーティング・コーティングの同心度誤差 |
μm |
≤120 |
≤120 |
≤120 |
≤120 |
≤120 |
||
|
OFL 帯域幅 |
850nm |
メガシー·km |
≥160 |
≥500 |
≥700 |
≥1500 |
≥3500 |
|
|
1300nm |
メガシー·km |
≥500 |
≥500 |
≥500 |
≥500 |
≥500 |
||
|
ケーブル減衰係数 |
850nm |
dB/km |
≤30 |
≤30 |
≤30 |
≤30 |
≤30 |
|
|
1300nm |
dB/km |
≤10 |
≤10 |
≤10 |
≤10 |
≤10 |
||
1データケーブルセンター
2光ファイバー通信室
3光ファイバー試験機器
4光ファイバー通信機器
ブランド名:JFOPT
モデル番号:MPO マルチモード OM1 光ファイバーパッチコード
原産地:中国
認証:CE,ISO9001
最低注文量: 1
価格:NA
梱包: カートン
納期: 5~8 営業日
支払い条件:T/T,AliPay,PayPal
供給能力: 1000個/日
ジャケット素材:PVC/LSZH/OFNP
動作波長: 850nm, 1300nm
光ケーブル:3.0mm/3.5mm シングルチューブミニケーブル
タイプ:多核光ファイバーパッチコード
コンネクタモデル:MPO
